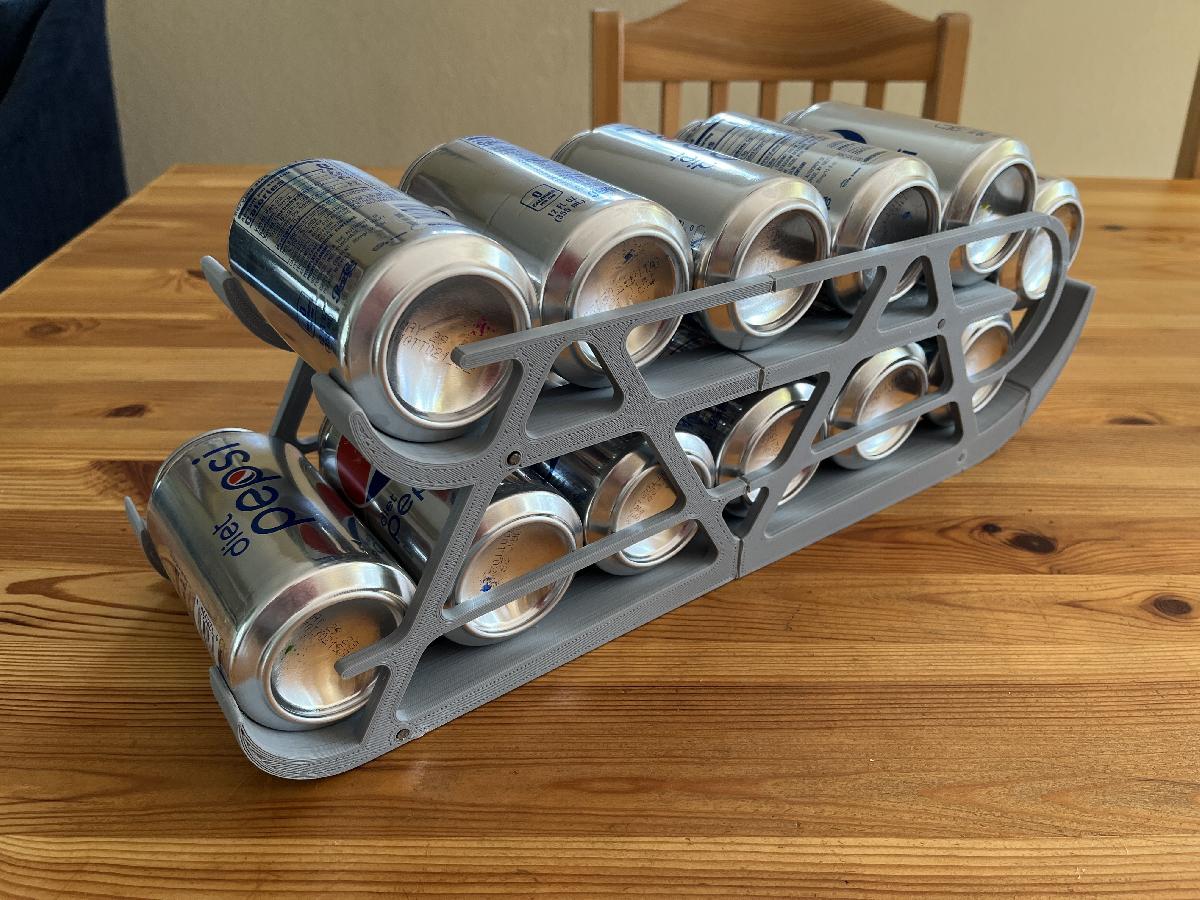

Dispensador de latas (12 latas, baixo filamento)

Recipientes

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Dispensador de latas (12 latas, baixo filamento)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Dispensador de latas (12 latas, baixo filamento) foi projetado para Impressora 3D. Remixou o original para reduzir a quantidade de filamento e o tempo de impressão 3d (sabe como funciona?) necessários. Eu também queria adicionar alguns recursos para tornar a montagem mais robusta. Esta versão usa cerca de 1/3 menos filamento do que o original, mas é igualmente forte e útil. Pinos foram adicionados para a segunda peça na parte traseira. Esta peça deve ser separada para caber em uma cama de tamanho Ender3. A versão original tinha esse corte, mas não havia cavilha de alinhamento. Isso foi acrescentado. Eu imprimi isso duas vezes usando um bocal .6 e uma altura de camada .2 com 3 paredes e 8% de preenchimento. Exigia pouco mais de 400g de filamento, medido em escala após impressão 3d (sabe como funciona?) e montagem. Eu recomendaria reduzir o preenchimento para 5% e você deve ser capaz de obter menos de 400g. Um único arquivo STL é fornecido. Este contém todas as três partes para um único lado do dispensador. Para fazer uma unidade completa, você deve imprimir todas as três peças, em seguida, imprimi-las novamente espelhadas para o outro lado (esta é uma função padrão no Cura e outras segmentações de dados). Você também precisará de 4 pinos de alinhamento de 4 mm de tamanho completo do modelo original, dois pinos de alinhamento impressos a 70% de comprimento e quatro comprimentos de 135 mm de haste de metal ou cavilha de madeira de 5/16" ou 4 mm para conectar as duas metades. Eu encontrei um comprimento de "fio de música" na minha loja de ferragens local por US $ 2,50 que é longo o suficiente com muita sobra. 135mm é o comprimento correto para latas de cola e cerveja de tamanho americano. Se você tiver latas de tamanhos diferentes, precisará ajustar o comprimento de acordo. Supercole todas as partes juntas, usando os pinos de alinhamento para conectá-las. Em seguida, cole as duas metades uma à outra usando supercola e o fio de música. Isso resulta em uma impressão relativamente rápida usando relativamente pouco filamento (para o seu tamanho) a um custo bastante baixo, sendo muito forte.

Baixar

O modelo 3D "Dispensador de latas (12 latas, baixo filamento)" é um dispensador de latas projetado para reduzir a quantidade de filamento usado e o tempo de impressão, sem comprometer a funcionalidade e a resistência do produto final. A criação desse modelo foi feita através de uma remodelagem do design original, adicionando recursos como pinos de alinhamento e otimizando a quantidade de material necessário para a impressão.

Esse arquivo STL inclui todas as três partes para um lado do dispensador, e para construir uma unidade completa é necessário imprimir as três peças e, em seguida, imprimi-las novamente espelhadas para o outro lado. Além disso, são necessários quatro pinos de alinhamento de 4 mm do modelo original, dois pinos de alinhamento reduzidos em 70% e quatro comprimentos de 135 mm de haste de metal ou cavilha de madeira de 5/16" ou 4 mm para conectar as duas metades do dispensador.

O modelo foi impresso com sucesso usando um bocal de 0,6 mm e uma altura de camada de 0,2 mm, 3 paredes e 8% de preenchimento, resultando em um consumo de aproximadamente 400g de filamento. No entanto, é possível reduzir o preenchimento para 5% e obter um consumo menor de filamento.

Para montar o dispensador de latas, é necessário colar todas as partes juntas com supercola, usando os pinos de alinhamento para conectá-las. Em seguida, as duas metades devem ser unidas também com supercola e os fios de música. O resultado é uma impressão rápida, eficiente e de baixo custo, além de ser bastante resistente e funcional. O comprimento de 135 mm é adequado para latas de refrigerante e cerveja de tamanho americano, mas pode ser ajustado para acomodar latas de outros tamanhos, se necessário.
