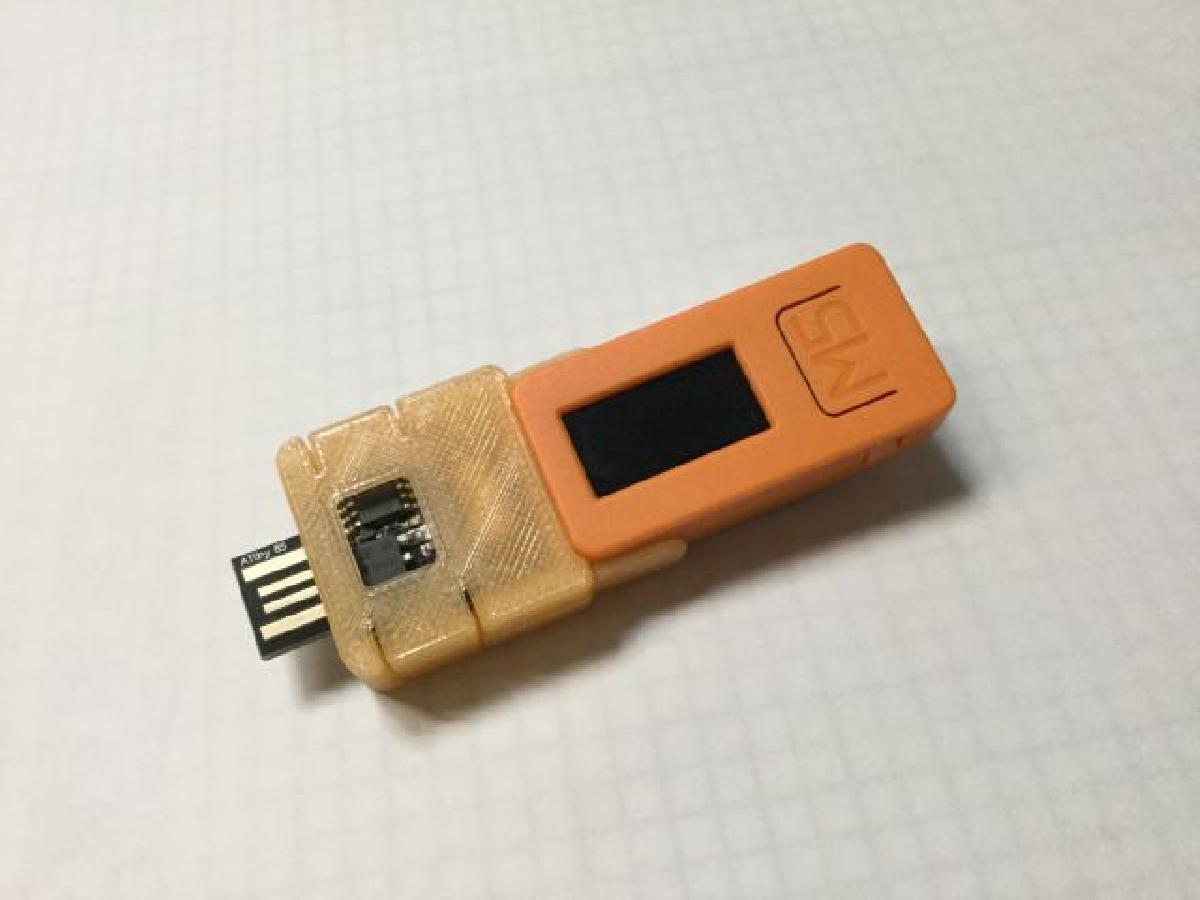

Digispark HAT para M5StickC

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Digispark HAT para M5StickC

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Digispark HAT para M5StickC foi projetado para Impressora 3D. Este dispositivo e um prototipo para conectar o DigiSpark ou compativeis ao M5StickC.E foi feito com referencia ao seguinte site.Lang-Ship"Teste da funcao de teclado USB com M5StickC e DigiSpark (ATTiny85)" por @tnkmasayukihttps://lang-ship.com/blog/?p=1219-Agradecimentos a Tanaka Masayuki por compartilhar os detalhes.Arquivo CAD; at85-c_27.stp (formato STEP)Arquivos STL; at85-c_27_top.stl , at85-c_27_btm.stl-requisitos.DigiSpark ou compativelum pedaco quadrado de placa universal (8x9 furos, 21x23mm, t=1.6mm)conector de header de pino de 2.54mmheader de pino em angulo reto de 2.54mmconector de jumper (opcional)Por favor, consulte o site e as fotos acima sobre como fazer.-fiacao;M5StickC <--> DigisparkGND <--> GND[SDA] GPIO 0 <--> P0[SCK] GPIO26 <--> P2opcional; conector de jumper & conector de header de pino de 2.54mm (3 pinos)[. . . ][123]1:=NC2:=DigiSpark[5V_out]3:=M5Stick [5V_in]
