Sobre o objeto 3D Desvio Ferroviario Parametrico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

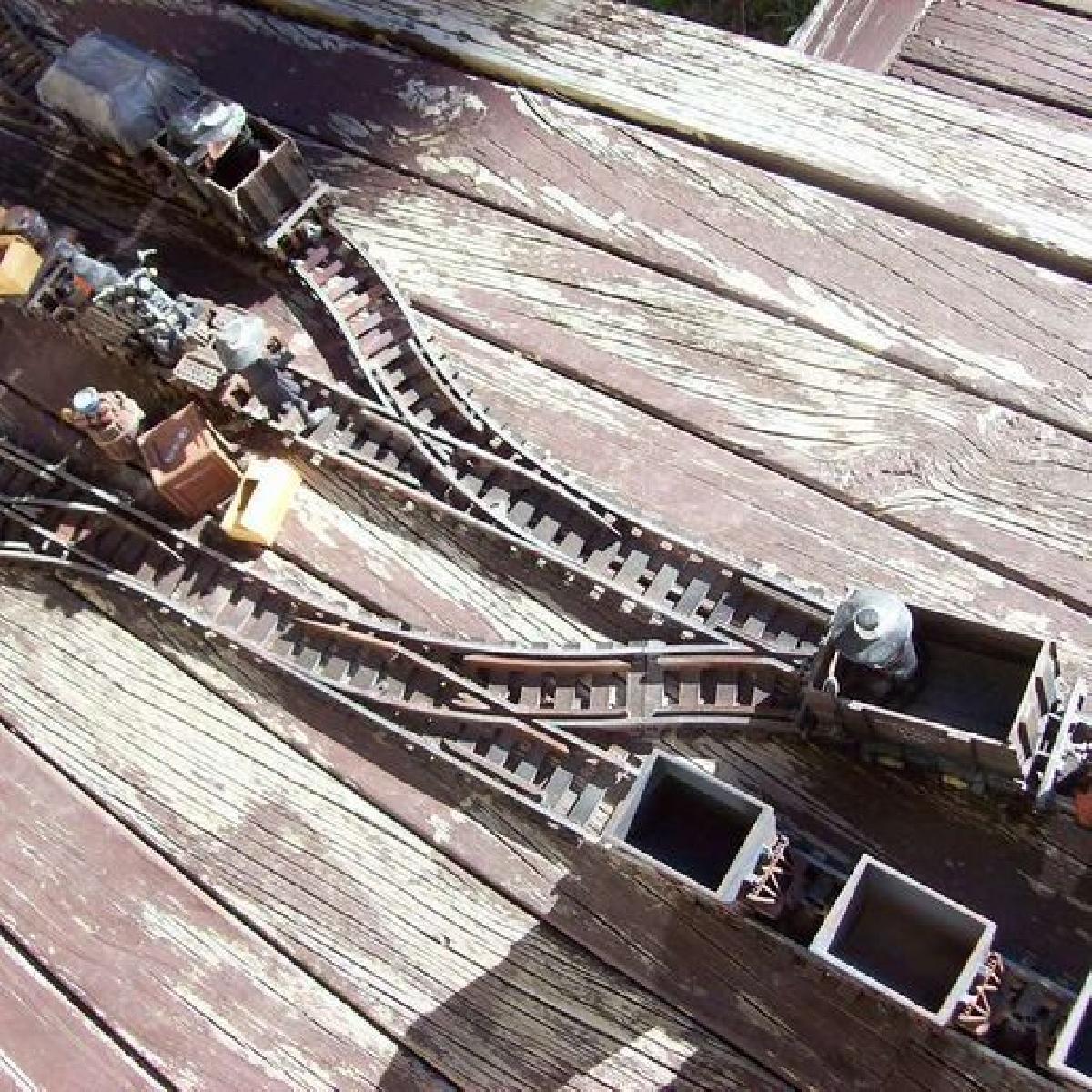

Desvio Ferroviario Parametrico foi projetado para Impressora 3D. Apos ter produzido os [trilhos retos e curvos parametricos para ferrovias](https://www.techmonkeybusiness.com/articles/Parametric_Railway_Tracks.html), algo me incomodou na parte de tras da minha mente por um bom tempo. Era a necessidade de produzir um conjunto de desvios ou cruzamentos. Eu continuei adiando com a promessa de que talvez eu apenas os modelasse diretamente e isso bastaria. Eu sabia que seria complicado. E foi. A ferramenta apresentada aqui **nao** e um desvio totalmente completo, mas sim um modelo que esta 90% do caminho la. Os 10% restantes voce tera que fazer com um pacote de modelagem ou programa CAD. A razao de fazer isso desta forma e que ha opcoes demais para tentar chegar a uma solucao verdadeiramente parametrica para os pivos e metodos de controle dos desvios. O modelo OpenSCAD apresentado aqui produz um desvio a esquerda. Se voce precisar de um desvio a direita, tudo o que voce precisa fazer e criar uma versao espelho do que foi produzido com esta ferramenta usando seu pacote de modelagem favorito ou com seu software de fatiamento. Para produzir o modelo completo, voce precisara renderizar os trilhos do desvio e os dormentes e, em seguida, renderizar novamente para produzir apenas os bracos do interruptor. Ha uma variavel para selecionar qual parte voce deseja renderizar (**SwitchBodyYN**). # As Variaveis A seguir, descrevemos a funcao das variaveis utilizadas. Os padroes estao configurados para produzir um desvio compativel com o meu proprio padrao ferroviario. Se eu tivesse sabido antes, teria tornado isso compativel com o [Sistema Ferroviario Open Source](https://www.thingiverse.com/thing:2146361). Usei os mesmos nomes de variaveis que em meus outros modelos de trilhos. Consulte os diagramas na galeria desta pagina do thingiverse para ver diagramas explicando qual variavel faz o que. O .pdf tambem tem os mesmos diagramas. ## Dimensoes Basicas * **RailHt**: Esta e a altura da via acima do dormente. * **TrakGage**: O bitola do trilho como medida na superficie interna do trilho. O padrao e 36mm, mas o bitola padrao do Sistema Ferroviario Open Source e 32mm. * **SlprLn**: Comprimento do dormente. O padrao e 55mm, mas o Sistema Ferroviario Open Source e 50mm. * **SlprHt**: Altura do dormente. O padrao e 3mm. * **NoSlprs**: Numero de dormentes na secao reta do trilho a partir de onde o verdadeiro desvio comeca na ponta do interruptor. * **SlprWd**: A largura dos dormentes. O padrao e 10mm para ambos os sistemas. * **TrakLength1**: O comprimento da trilha reta que leva ao desvio. * **TrakLength2**: O comprimento da secao reta do trilho a partir das pontas dos interruptores. ## Dimensoes da Secao Curva * **CurveRad**: Raio da linha central da secao curva. * **CurveSegAng**: O angulo coberto pela secao curva. ## Detalhes do Interruptor e Ra Por favor, perdoe-me pelos termos que estou usando. Espero que eu tenha nomeado corretamente as varias partes. O seguinte e provavelmente melhor demonstrado do que explicado. * **SwitchPLength**: Este e o comprimento dos bracos do interruptor. Existem algumas compensacoes aqui para que haja espaco suficiente para que as flanges das rodas passem. Como voce pode ver na demonstracao acima, o comprimento de 40mm e muito curto e nao ha lugar para as flanges das rodas passarem. Os bracos do interruptor de 120mm de comprimento funcionarao bem, mas podem nao ser um tamanho realista e podem causar problemas para se encaixar nos pivos. * **FrogCurveAng**: O angulo em torno do qual a ra e os guias correm ao longo da secao curva. * **FrogStrtLen**: O comprimento total da ra e do guia na secao reta. * **FrogFactor**: Este e o controle para o espaco entre o trilho e os guias. E expresso como um multiplicador da largura do trilho. Quanto maior o FrogFactor, mais largo sera o espaco. No entanto, se voce for muito largo, as coisas comecam a ficar um pouco estranhas e exigirao algum ajuste manual pos-impressao ou com um pacote de modelagem antes da impressao. ## Opcoes As seguintes variaveis sao utilizadas para definir as opcoes de renderizacao. * **SleepersYN**: Este e um indicador para renderizar os dormentes ou nao. 1 = Sim, 0 = Nao. * **TrkTyp**: Estilo da extremidade do trilho. 1 = As juncoes do trilho estao entre os dormentes. 2 = juncoes do trilho sobre os dormentes. Isso se torna problematico com a secao curva tentando combinar com todo o resto. * **SwitchBodyYN**: Este e um indicador para renderizar o corpo do desvio ou apenas os pontos do interruptor. 1 = Renderizar os trilhos do desvio e os dormentes. 2 = renderizar apenas os bracos do interruptor.
