Sobre o objeto 3D Dessicase

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

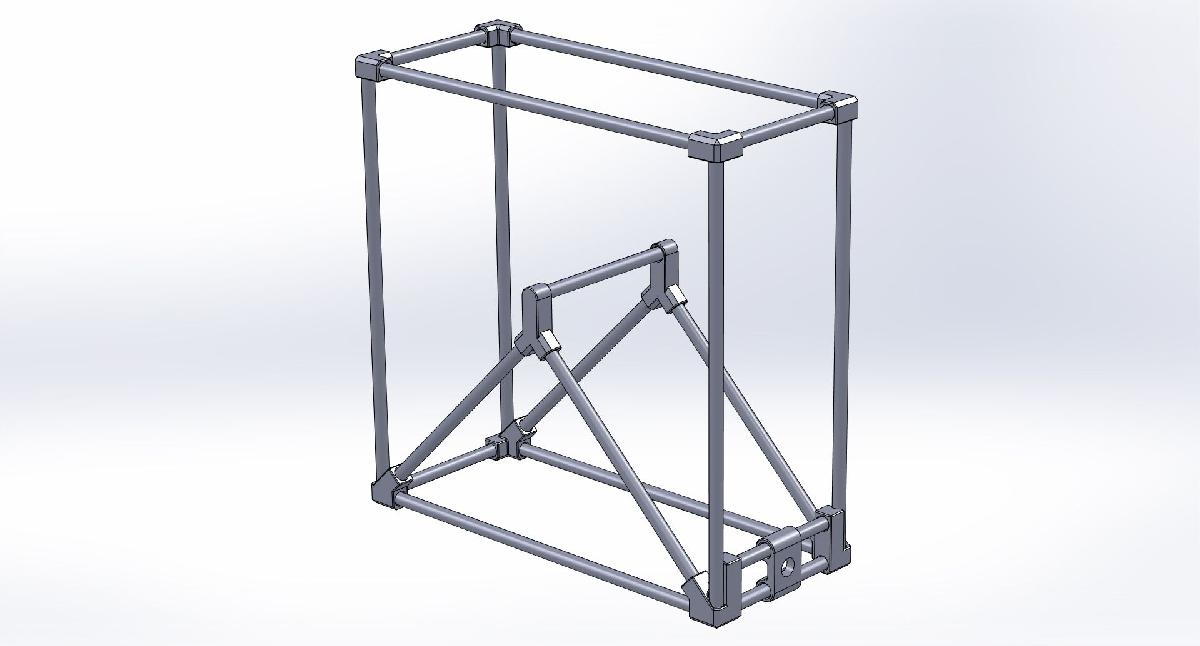

Dessicase foi projetado para Impressora 3D. DessicaseEsta e uma maneira barata de manter seu filamento de impressora 3D seco. A configuracao epara filamento de 1,75 mm, entao a secao do alimentador precisaria ser remixada para umencaixe que suporte 3 mm.Ferramentas:Epoxi de 10 minutos.Fuso de tubo, 1/8 NPT-27:http://www.amazon.com/Vermont-American-20371-Carbon-Steel/dp/B000K1LZ76?ie=UTF8&psc=1&redirect=true&ref_=oh_aui_detailpage_o00_s00Uma alca de fuso se voce nao tiver uma.Areia grossa ou uma lima de madeira.Alicates de bico de agulha.Pecas:Impresas:2x DesicaseHub011x DesicaseFeeder4x Dessicase_corner001x Dessicase_corner01a1x Dessicase_corner02a1x Dessicase_corner031x Dessicase_corner04Conector: Conector Rapido Pneumatico Ret reto 4mm x 1/8" Rosca Macho:http://www.amazon.com/uxcell-Straight-Connectors-Pneumatic-Fittings/dp/B00FH6FIQI?ie=UTF8&psc=1&redirect=true&ref_=oh_aui_detailpage_o00_s00Espetos de 1/4":5x DowelX 79mm4x DowelDiag 138mm4x DowelY 208mm4x DowelZ 222mm1x Dowel Axle 93mmSaco Ziploc para Congelador, 2 Galoes, 13" X 15":http://www.amazon.com/Ziploc-Freezer-Bags-Gallon-Count/dp/B00HXCNNN4/ref=sr_1_1_a_it?ie=UTF8&qid=1464278523&sr=8-1&keywords=ziploc+freezer+2+gallontambem testando:http://www.amazon.com/pieces-Gallon-Reclosable-Freezer-Storage/dp/B009ZL3S5Y?ie=UTF8&psc=1&redirect=true&ref_=oh_aui_detailpage_o00_s00Tubulacao de 4mm, teflon funciona bem:http://www.amazon.com/Meters-Filament-3D-printer-Rostock/dp/B00THZKC8Y?ie=UTF8&psc=1&redirect=true&ref_=oh_aui_detailpage_o00_s00Pacote de 10g de Gel de Silica DessecanteInstrucoes:Corte os encaixes de 1/4" nos comprimentos indicados.Lixe ou limpe as bordas asperas nos encaixes.Imprima as pecas. Usei ABS e PETG XT 3D Fila com bons resultados;me avise se outros materiais funcionarem, obrigado.Certifique-se de que um encaixe cabera em cada soquete.Rosqueie o buraco para o encaixe, nao precisa serextremamente profundo.Organize os encaixes por tamanho; coloque o encaixe do eixo de lado para nao cola-lo.Misture uma pequena quantidade de adesivo (usei cola para madeira ecolar quente tambem). Uso um pequeno copo de remedio.Nao cole a parte do eixo ou do alimentador (com o encaixe de 4mm).Cole todas as outras partes.Deixe secar por cerca de uma hora - cola para madeira durante a noite, colar quenteate esfriar.Coloque a estrutura montada em um saco ziploc e pressione osaco para baixo para que os soquetes do eixo fiquem facilmente acessiveis.Perfure o saco no centro do encaixe.Deslize o saco para o lado do encaixe eamplie o buraco com um lapis.Deslize o saco de volta para que o buraco fique sobre o encaixe egentilmente deslize o buraco sobre a cabeca plastica do encaixe.Coloque o pacote de dessecante no fundo do saco.Alimente o filamento do carretel atraves do encaixe.Deslize o carretel de filamento na estrutura para que o encaixe do eixopossa passar pelo centro do carretel.Alimente o encaixe do eixo pelo centro do carretel edeslize o encaixe nos soquetes do cubo.Feche o saco ziploc.Corte um comprimento de 2 1/4" da tubulacao.Sele uma extremidade da tubulacao - usei cola quente, fitae tubulacao termoencolhivel.Levemente pressione a tubulacao no meio, para que quando ofilamento for inserido, ele seja segurado adequadamente.Deslize a extremidade do filamento para dentro da tubulacao para que fique presae deslize a tubulacao no encaixe.Seu filamento agora esta selado dos elementos.Notas:Para impressao, estou usando:bico de 0,4 mm0,198 mm de altura de camada2 paredes35% de preenchimentosem balsa ou suportePara imprimir o kit completo esta levando um pouco mais de 2,5 horas.Para usar o filamento, pressione a parte plastica do encaixepara soltar a tubulacao, puxando o filamento junto com ela. Certifique-sede que o dessecante nao interfira com o carretel.Na minha impressora principal, uso uma secao maior da tubulacao para conectaro Dessicase ao extrusor Bowden.Aproveite!Edicao 20160626: Adicionei um gadget de colar de alimentacao, que evita que o tubo de alimentacao entre no meu EZStruder.
