Sobre o objeto 3D
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

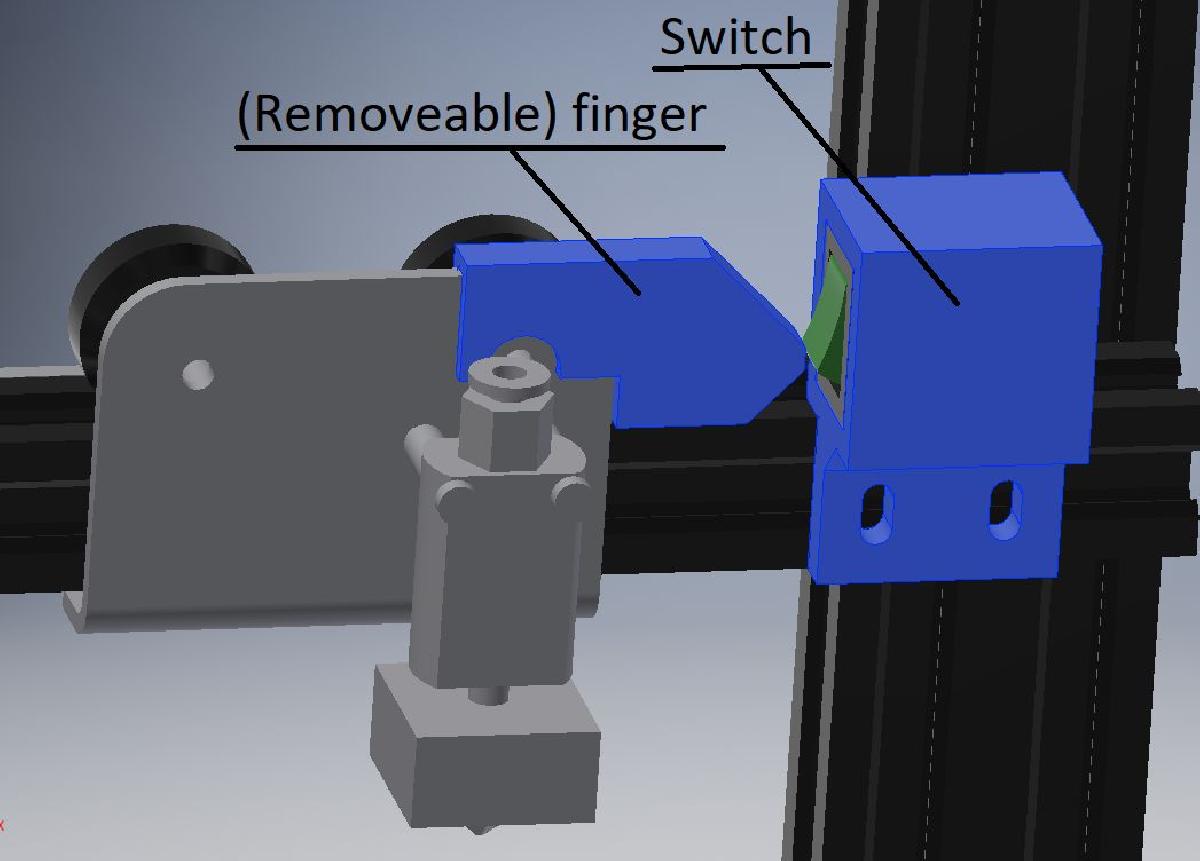

foi projetado para Impressora 3D. Isso permitirá que a cabeça do bico aperte o interruptor e desligue a impressora. Certifique-se de usar fio e um interruptor que pode lidar com a carga! Além disso, como este é AC, eu recomendo trocar os dois + e - fios, e conectar a terra juntos. Além disso, o suporte do interruptor não tem um furo de cabo, então coloque os cabos resistentes antes de soldá-los! ====== Tolerância de 0,2 mm pré-ajustada ====== 'Switch_Holder' é para montá-lo no X como ele mesmo (você perde 2cm da sua cama) use 'X200' para apertar o interruptor 'Switch Holder X' é para montagem sobre o X como tensionador, ajuste o código final X conforme necessário (acho que precisa ser X220 ou algo assim) 'Switch Holder X V3' é para montagem com um tensor de correia X (https://www.thingiverse.com/thing:2986144) offset é 'X235' para que apenas 1mm da área de impressão 3d (sabe como funciona?) seja perdido [MELHOR SOLUÇÃO] ====== Necessário: 2x parafuso M3 e porca T Alterne "8553vb" de "Arcolectric"https://produktinfo.conrad.com/datenblaetter/700000-724999/700088-da-01-en-Wippenschalter_gruen_beleuchtet_bedr.pdf se você for imprimir V3, então https://www.thingiverse.com/thing:2986144 ====== Adicione a seguinte linha ao código final das impressoras: G1 X235; Desligamento automático Registo de alterações: Adicionado 'Switch Holder X' para recuperar mais espaço na cama; X200 precisa ser ajustado para isso em seu código final! Adicionado 'Switch Holder X V3' isso teria quase todo o espaço da cama de volta, mas você precisa imprimir coisa:2986144 também. Adicionado 'Finger V2' como solicitado, este tem uma extremidade de dedo maior, e deve apertar o interruptor melhor se você tiver problemas. Conheça os problemas V1 PERDEU 35MM DE CAMA [Conhecido, não vai consertar] V2 PERDEU 15MM DE CAMA [Conhecido, não vai consertar] V3 PERDEU 1MM DE CAMA [Conhecido, não pode consertar]
Este arquivo para impressão 3D é conhecido como "Desligamento automático do Ender 3 (+Source Inventor)". Como o nome sugere, foi projetado especificamente para trabalhar com a impressora 3D Ender 3 e é usado para automatizar o desligamento da impressora.O procedimento inclui a configuração para que a cabeça do bico da impressora acione um interruptor especializado, que por sua vez desliga a impressora. Para executar esse procedimento com segurança e eficácia, o autor recomenda a utilização de um fio de qualidade e um interruptor que possa suportar a carga elétrica necessária para desligar a máquina. Além disso, é fundamental garantir que a troca dos dois cabos positivos e negativos ocorra e que a conexão adequada à terra seja estabelecida.
Existem variantes diferentes do suporte do interruptor ("Switch Holder") para acomodar diferentes situações. Algumas versões podem reduzir o espaço de impressão disponÃvel na cama da impressora, mas o autor fornece soluções alternativas e ajustes para minimizar este potencial problema.
Para montar este implemento, são necessários 2 parafusos M3 e porcas T, além do interruptor "8553vb" de "Arcolectric". Dependendo da versão que se escolhe usar, pode-se necessitar de um tensor de correia X, disponÃvel no link fornecido pelo autor.
O modelo foi projetado com uma tolerância de 0,2 mm pré-ajustada. É ressaltado que apesar de haver conhecimento de que algumas versões fazem perder espaço na cama (variando de 1mm a 35mm), o autor declarou que não irá corrigir essas versões.
