Sobre o objeto 3D Desenrolador de La Eletrico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

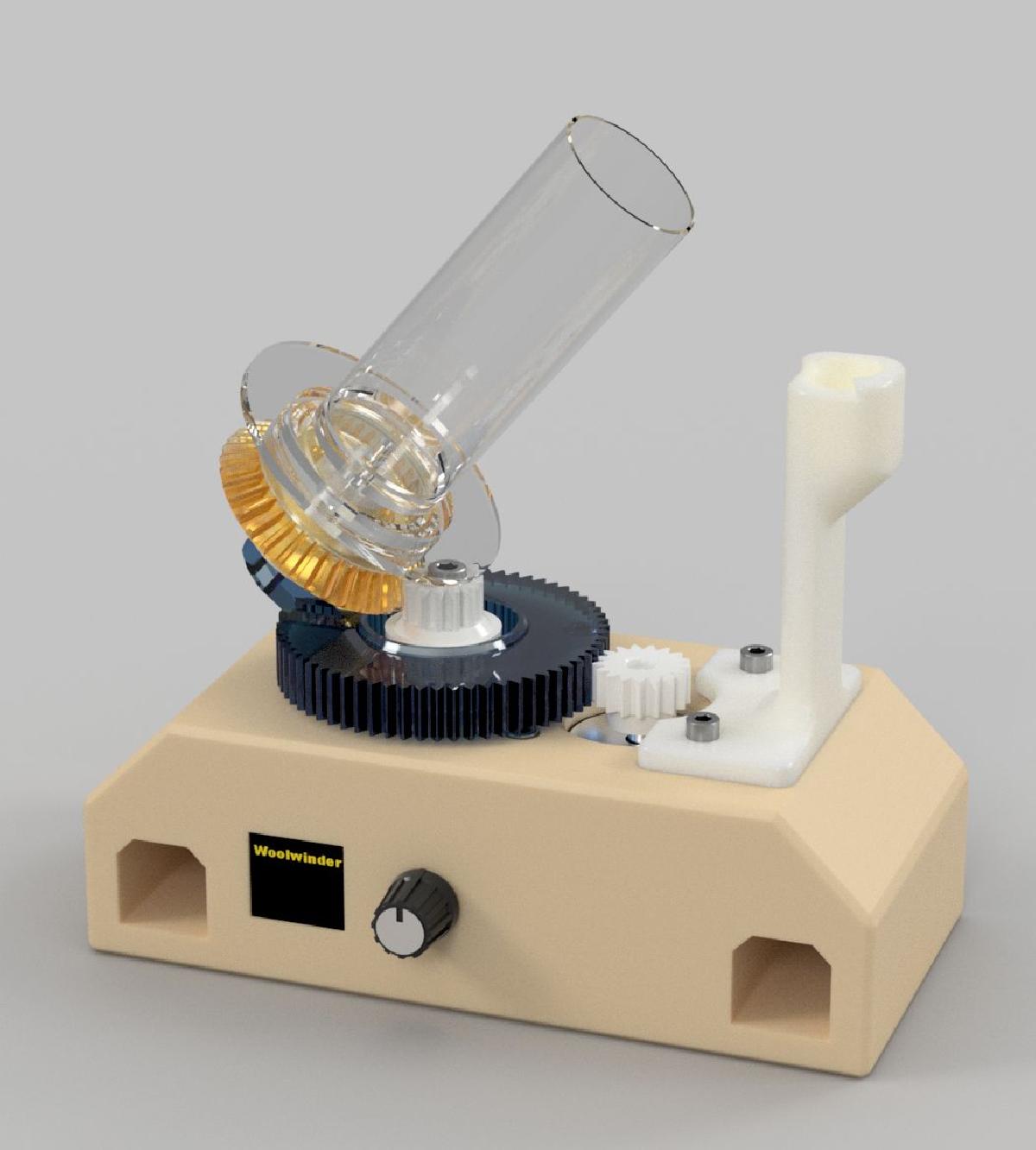

Desenrolador de La Eletrico foi projetado para Impressora 3D. Este e um enrolador de la eletrico acionado por um motor DC sem escovas, controlado por um arduino. Um encoder rotativo define a velocidade e o display mostra isso e o numero de revolucoes feitas. Clicar no encoder para o parar e pressionar longamente redefine o numero de revolucoes. Lista de Pecas:2x Rolamento de Esfera 30x42x7 (6806RZ)1x Rolamento de Esfera 17x30x7 (6903RZ)1x Encoder Rotativo KY-0401x Arduino Nano/Micro/Mini1x Tensionador de Fio1x OLED 128x641x BLDC 57BLF011x Driver BLDC1x Fonte de Alimentacao 12V 3A + conector femea2x Resistores Pulldown de 10k (podem ser omitidos, apenas uma seguranca)1x DC-DC 12V->5V (apenas necessario se usar arduino sem 12V->5V)Alguns parafusos M4, M5 e M6, porcas e arruelasCodigo Fonte: Eu imprimi tudo com PETG XT 3D Fila e camadas grossas sem suporte, as engrenagens podem ser mais silenciosas se impressas em nylon.Como eu nao fiz instrucoes de montagem claras, aqui esta uma imagem de secao transversal maior que mostra como as pecas se encaixam:
