Sobre o objeto 3D Desenho Simples

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Desenho Simples foi projetado para Impressora 3D. Todas as pecas ja foram impressas e encaixam corretamente! A descricao vai ser atualizada em breve. O "carrinho" da caneta foi enfim projetado, funcionou corretamente porem ainda da pra melhorar, ja modifiquei o projeto mas ainda nao imprimi. As pecas relacionadas ja estao disponiveis Sao elas: 1x_servo_mount, 1x_carriage,1x_pen_holder_bolt,1x_pen_holder_upper. Nos proximos dias tambem vou colocar uma lista dos parafusos e outros componentes necessarios. Descricao em Portugues Recentemente eu e minha noiva ficamos interessados na AxiDraw, porem o custo de importacao ou ate mesmo comprar isso aqui no Brasil e inviavel. Busquei entao meios de montar uma. Todos os projetos que encontrei dependem de eixos e rolamentos lineares, porem a experiencia que tenho com esses componentes nao e muito boa. Na maioria das vezes encontro apenas rolamentos de baixa qualidade e os eixos sempre acabam oxidando. Decidi entao me basear em alguns projetos que conheco, ha uma montagem da Kossel Mini onde os eixos e rolamentos lineares sao substituidos por rolamentos simples revestidos de nylon (K800 roller no aliexpress), utilizei essa ideia como base. Encontrei entao os perfis de aluminio 15x15 em um bom preco, assim como os rolamentos revestidos. Para a movimentacao optei por utilizar motores Nema 16 usados (que encontrei por R$15 proximo ha onde eu moro). Buscando diminuir a possibilidade de torcao dos eixos X e Y inverti a ordem de montagem. Normalmente a correia passa entre os eixos. Neste projeto eu deixei os eixos mais proximos e elevei a base dos rolamentos. Estas pecas estao separadas por parafusos M3 e M4 de 25mm. Em sua maioria o projeto utiliza parafusos M3 (em breve colocarei a lista de materiais). As pecas em STL sao todas de minha autoria. Alguns componentes da montagem no solidworks foram baixados no GrabCad, por isso nao inclui os arquivos stl deles. (estao apenas no zip onde ha o arquivo do projeto montado). A cabeca de impressao (suporte da caneta) ainda nao esta concluido, devo finalizar nos proximos dias.

Baixar

### Arquivo 3D: Desenho Simples

#### Descrição do Arquivo
**Nome do Arquivo:** Desenho Simples
**Data de Criação:** [Insira a data de criação]
**Versão:** [Insira a versão do arquivo, se aplicável]

Este arquivo contém várias peças projetadas para a construção de um dispositivo similar ao AxiDraw, uma plotter de caneta acessível. O autor menciona que todas as peças foram impressas e se encaixam corretamente, embora o "carrinho" da caneta tenha passado por alterações projetuais que ainda não foram testadas através de impressão.

#### Componentes do Projeto
O projeto inclui as seguintes peças já disponíveis no arquivo STL:
- **1x_servo_mount:** Suporte para motor servo.
- **1x_carriage:** Carrinho onde a caneta será fixada.
- **1x_pen_holder_bolt:** Parafuso que fixa a caneta ao suporte.
- **1x_pen_holder_upper:** Parte superior do suporte da caneta.

#### Materiais Necessários
O autor está trabalhando na criação de uma lista completa dos parafusos e outros componentes necessários para a montagem do dispositivo, a ser disponibilizada em breve. Atualmente, a montagem utiliza principalmente parafusos M3, com algumas peças projetadas para parafusos M4 de 25mm.

#### Contexto da Criação
O autor e sua noiva se interessaram pelo AxiDraw, mas devido ao alto custo de importação e à inviabilidade de aquisição no Brasil, decidiram construir uma alternativa. O projeto é inspirado por conceitos da montagem Kossel Mini, mas com uma abordagem que evita o uso de eixos e rolamentos lineares, que o autor considera de qualidade insatisfatória devido à corrosão e desgaste.

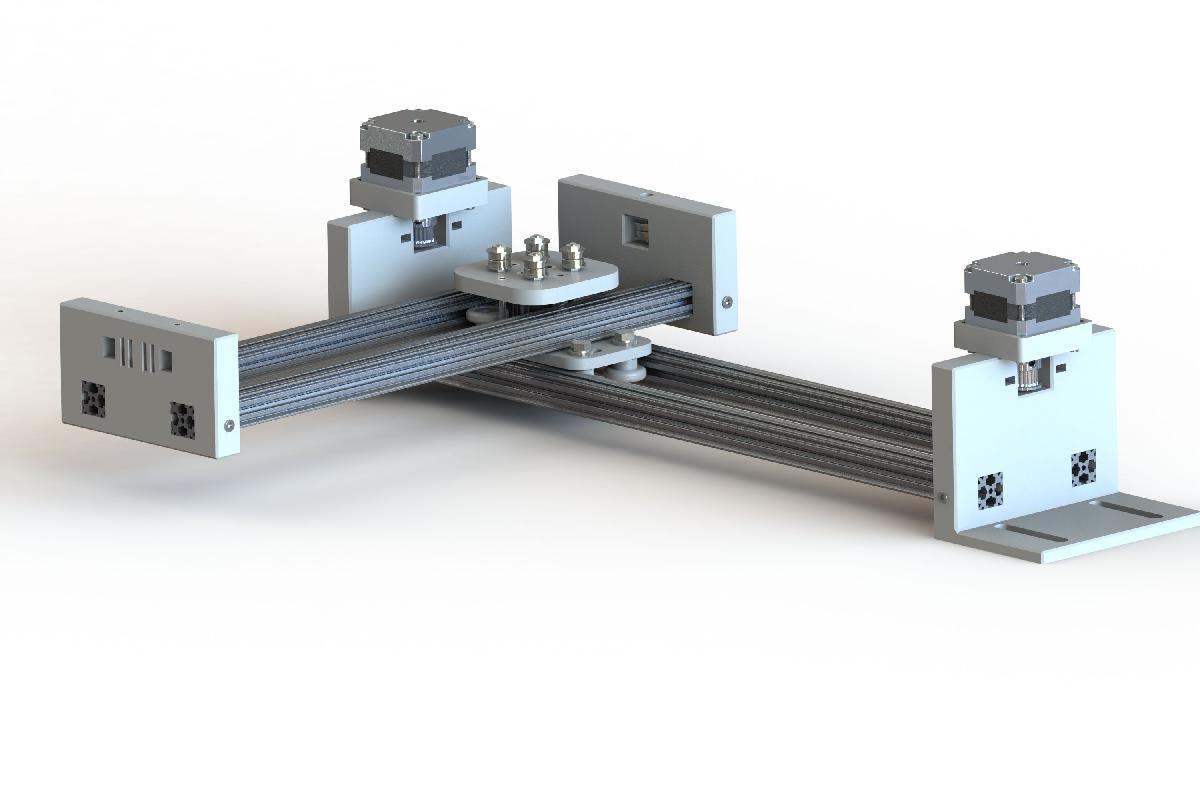

#### Características do Design
O projeto utiliza:
- **Perfis de alumínio 15x15:** Selecionados devido ao preço acessível.
- **Rolamentos K800 revestidos de nylon:** Escolha que visa aumentar a durabilidade e eficiência do movimento.
- **Motores Nema 16 usados:** Encontrados a um preço acessível.

A inovação principal no design foi a inversão da ordem de montagem dos eixos X e Y, mantendo a correia entre eles, o que visa diminuir a possibilidade de torção durante o funcionamento.

#### Atualizações Futuras
O autor planeja atualizar a descrição do arquivo em breve, incluindo as melhorias no projeto do suporte da caneta e a lista de materiais necessários para a montagem.

### Considerações Finais
O “Desenho Simples” apresenta uma abordagem prática e acessível para a construção de uma ferramenta de desenho automatizado, refletindo uma busca pela viabilidade de criação de dispositivos tecnológicos adaptados à realidade local. A documentação e as versões futuras prometem aprimorar ainda mais o projeto.
