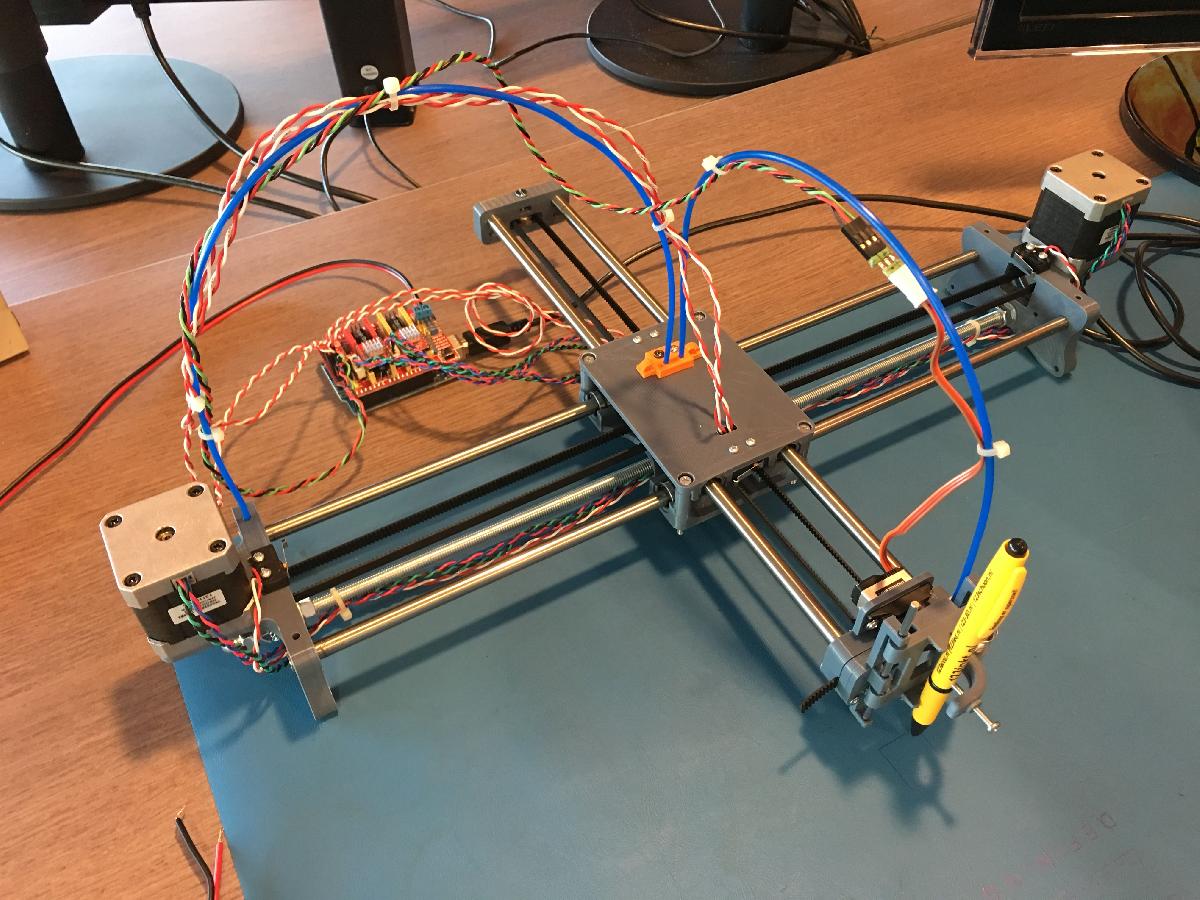

Desenhador com cabeca aprimorada e caneta rotativa (para caneta tinteiro)

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Desenhador com cabeca aprimorada e caneta rotativa (para caneta tinteiro)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Desenhador com cabeca aprimorada e caneta rotativa (para caneta tinteiro) foi projetado para Impressora 3D. Baseado no DrawingBot da MakerC, com 5 novos arquivos 3D/STL que voce pode usar para adicionar estabilidade melhorada ao deslizamento da cabeca, incluindo inclinacao da caneta. Voce pode definir a rotacao em 3 variacoes (reta / 25 graus / 50 graus).Nesta construcao, eu usei um servo (MC-375DD), que tem uma secao de eixo um pouco mais longa. Partes usadas para construir: 2x motores de passo (SY42STH47-1684A) 1x placa Arduino Uno com escudo CNC Arduino 2x driver de passo Pololu A4988 (com jumpers @ 4x microstepping) Correia de temporizacao GT2 (2 metros) + 2x GT2 20 dentes 4x Micro switches em todos os eixos (usados como normalmente abertos) 1x Motor servo: Modelcraft MC-375DD [http://www.conrad.be/ce/nl/product/275490/Digitale-micro-servo-Torque-48V](http://www.conrad.be/ce/nl/product/275490/Digitale-micro-servo-Torque-48V) Mola (personalizada), isso da forca suficiente para pressionar a caneta no papel/superficie (como ao escrever a mao) Todos os outros parafusos/partes/barras/rolamentos conforme listado na coisa original Codigo Arduino: (compilado e carregado usando o IDE Arduino; certifique-se de atualizar config.h na sua pasta /Arduino/libraries/grbl para habilitar CoreXY !!!) [Mais informacoes sobre CoreXY aqui: http://corexy.com/theory.html](http://corexy.com/theory.html) Firmware Grbl Arduino 0.9j (com suporte a motores de passo) --> Use o comando Gcode M03 S050 para inclinar o servo e soltar a caneta; Use o comando Gcode M5 para levantar a caneta. [https://github.com/robottini/grbl-servo](https://github.com/robottini/grbl-servo) Inkscape para desenhar/importar/converter e gerar arquivos Gcode (do menu de extensoes) [https://inkscape.org/en/](https://inkscape.org/en/) Sourcerabbit Gcode senderpara se comunicar com o plotter [https://www.sourcerabbit.com/GCode-Sender/](https://www.sourcerabbit.com/GCode-Sender/) Proxima atualizacao STL a vir: suporte que pode girar e travar para uma caneta-tinteiro (angulo de 45 graus) Travado? Basta me enviar uma mensagem se voce tiver alguma duvida sobre esta construcao!
