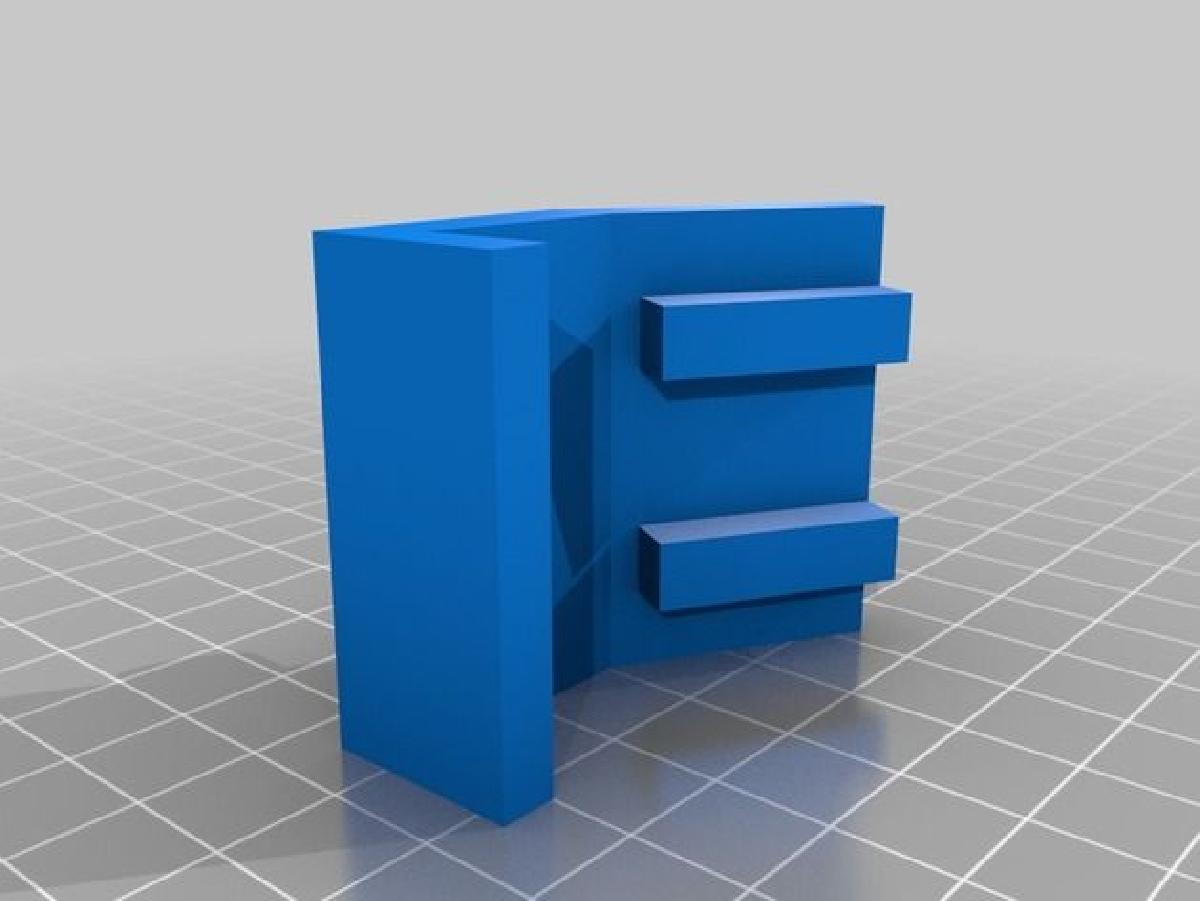

Sobre o objeto 3D Delta Roller

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Delta Roller foi projetado para Impressora 3D. Minha primeira impressora foi uma Voxel OX da Open Builds. Ela esta funcionando ha dois anos e eu tenho pensado em uma construcao delta grande. Para estabilidade, eu queria nenhuma peca de plastico na estrutura. Eu segui outras construcoes e, para esse tamanho de impressora, a maioria esta usando materiais cortados sob medida em uma CNC ou jato dagua. Eu nao consegui justificar um prato de construcao de $20 13 x 13 x.125 sendo cortado sob medida por $150. Minhas placas superior e inferior juntas custaram $40 e teriam custado mais $200 para serem cortadas profissionalmente. Portanto, a base da minha construcao e cortar todos os meus materiais eu mesmo e usar gabaritos de perfuracao para me dar a precisao necessaria para essa construcao. Meus ferramentas incluem uma serra radial de 12, uma serra de mesa de 10, uma serra tico-tico e uma serra de fita, junto com uma furadeira de coluna e ferramentas manuais diversas. Neste momento, estou na montagem, tendo cortado minhas placas e acabei de receber os materiais v-slot. O custo total dos materiais da estrutura, excluindo o frete, e inferior a $200. Quando comecei a olhar para essa construcao, eu queria um espacamento de varas largo para aumentar a estabilidade do efetor. Comecei com colunas 2080 no meu design e isso me deu 100 mm entre as varas. Eu reduzi isso para 2060 apos algumas conversas com outros. Agora o espacamento das varas e de 80mm para dar ao carro o maximo de estabilidade possivel. Tambem estou usando 4 rodas por carro, enquanto a maioria usa apenas 3 em uma coluna 2020. Quando se tratou das juntas, eu simplesmente voltei ao meu historico estrutural. O unico outro design que parecia forte o suficiente era aqueles que usam vertices de metal fundido, mas eles limitam sua escolha de colunas. Os cantos tem 9 parafusos segurando a coluna, a placa e a placa ao suporte horizontal. E como ter um suporte de canto de 100 mm. As placas e suportes formam uma caixa na parte inferior e superior que e extremamente rigida e plana. Os suportes horizontais nao apenas sustentam a coluna, mas puxam as placas para uma posicao plana. Estou construindo a estrutura sem apertar os parafusos dos suportes horizontais nas colunas. Depois que tudo estiver montado e verificado quanto a quadratura e alinhamento, vou apertar lentamente os parafusos horizontais tanto na parte superior quanto na inferior e isso trancara a estrutura no lugar. A fonte de alimentacao e o SSR para a cama aquecida vao para a parte inferior coberta por um painel a prova de fogo. Ha dois ventiladores e uma entrada de energia embutida nos suportes horizontais inferiores. A eletronica ficara sobre a placa superior, assim como os motores. Se eu fechar a impressora, quero que a eletronica fique fora da area aquecida. Minhas opcoes para controlador sao outra placa Smoothie, Duet Network ou Azteeg X5 mini.

Baixar
