Decada Resistiva

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

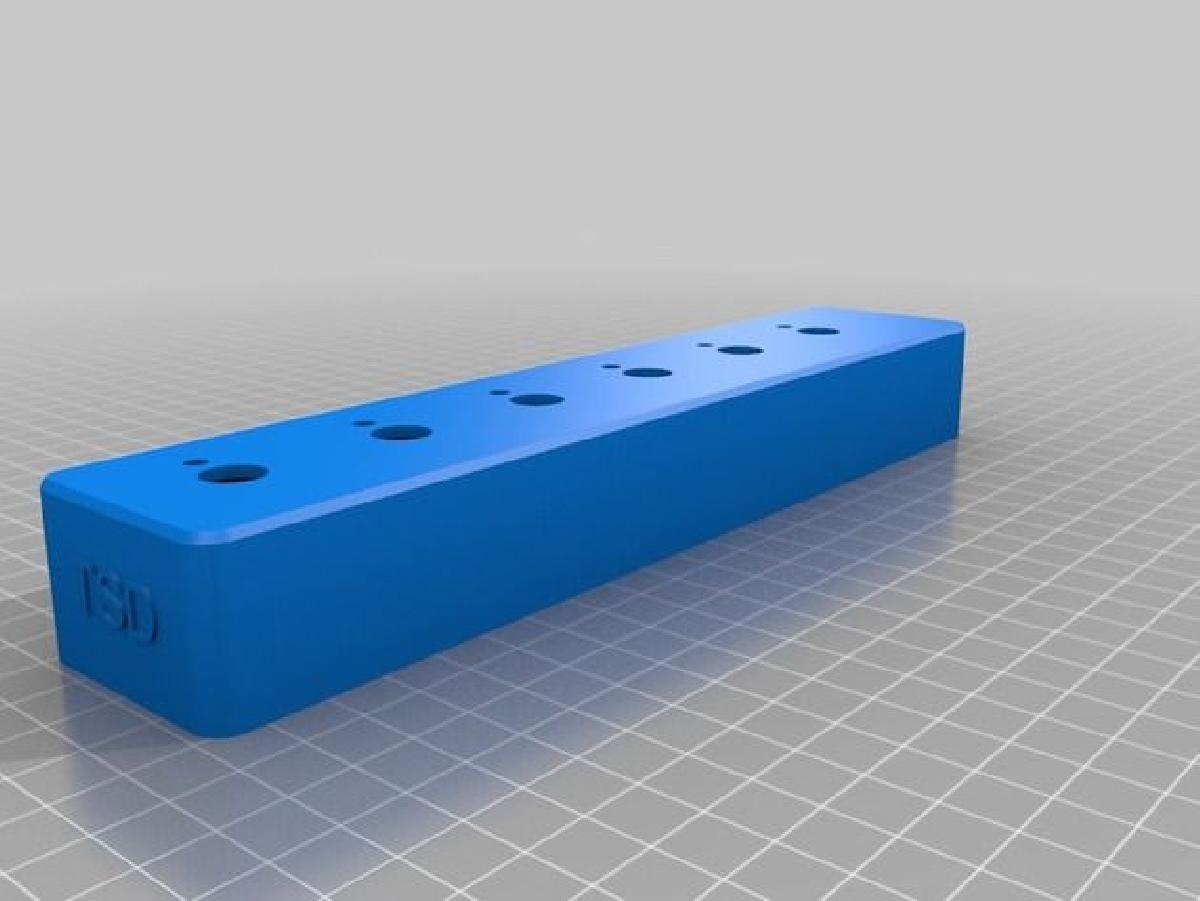

Sobre o objeto 3D Decada Resistiva

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Decada Resistiva foi projetado para Impressora 3D. Decada resistiva compacta de 6 digitos construida com dois mostradores de faixa opcionais por passo 1Ohm-100kOhm (1 - 1.11MOhm) ou 10Ohm a 1M (10 -10.11MOhm).Todos os resistores estao diretamente soldados entre os pinos do interruptor 1-2, 2-3, 3-4... 10-11.Outros fios vao em serie: terminal 1 -- contato do meio do interruptor1, pino1 do interruptor1 -- contato do meio do interruptor 2, pino1 do interruptor2 -- contato do meio do interruptor 3, pino1 do interruptor3 -- contato do meio do interruptor 4, pino1 do interruptor4 -- contato do meio do interruptor 5, pino1 do interruptor5 -- contato do meio do interruptor 6, pino1 do interruptor6 -- terminal 2.Pecas:Resistores que usei: Vishay MRS25 Serie Resistor Fixo de Filme Fino Axial ±1% 0.6W ±50ppm/°C, 10pcs/valor 1/10/100/1k/10k/100k ou 10/100/1k/10k/100k/1M6x Interruptor padrao de 12 posicoes 1P12T, RS26-1-Posicao-Pole-12-Selavel-Banda-Interruptor-Rotativo-Selector de Canal, travado na posicao 11.6x botao de 6mm de diametro / 20mm de diametro de botao, preferencialmente do tipo com parafuso para melhor ajuste de posicao2x Conector Terminal de Postes Banana com Rosca de 4mm6x Parafusos de cabeca conica M3*10 ou parafusos autoatarraxantes de tamanho similar.27/4/18 desvio de furo de 0.5mm em um lado corrigido na parte superior da caixa

Baixar

O arquivo "Decada Resistiva" refere-se a um modelo 3D para uma década resistiva compacta de 6 dígitos, projetada para estudantes, hobbistas ou engenheiros que precisam de um dispositivo que forneça uma resistência precisa e ajustável. Este tipo de instrumento é fundamental em diversas aplicações elétricas e eletrônicas, como em medições, calibrações e experimentos.

### Características do Modelo

A década resistiva é composta por:

- **Resistores**: O modelo utiliza resistores da série Vishay MRS25, que são resistores de filme fino conhecidos por sua precisão alta e estabilidade. Com uma tolerância de ±1% e um coeficiente de temperatura de ±50ppm/°C, eles são adequados para aplicações que exigem precisão.

- **Seletores de Faixa**: O modelo inclui dois seletores de faixa opcionais, permitindo que o usuário escolha o alcance desejado, que pode ser de 1 Ohm a 100 kOhm (totalizando 1,11 MOhm) ou de 10 Ohm a 1 MOhm (totalizando 10,11 MOhm). Isso aumenta a versatilidade do dispositivo.

- **Interruptores**: São utilizados 6 interruptores de 12 posições (1P12T), que proporcionam um controle fino sobre a seleção das resistências. Esses interruptores são travados na posição 11 para garantir que o dispositivo opere corretamente.

- **Conexões**: O modelo inclui conectores terminais do tipo banana, que são amplamente utilizados para conexões seguras e fáceis.

### Montagem

A montagem é direta, com resistores soldados entre os pinos dos interruptores. Além disso, os fios são dispostos em série, garantindo que todos os componentes funcionem em conjunto de forma eficiente.

### Peças Necessárias

- **Resistores**: Vishay MRS25 (1/10/100/1k/10k/100k) ou (10/100/1k/10k/100k/1M).
- **Interruptores**: RS26-1 Pole 12-Selectable Band Rotary Channel Switch.
- **Botões**: Diâmetro de 6 mm para os eixos e 20 mm para os botões, com formato que permite ajustes.
- **Conectores**: Terminais banana de 4 mm com rosca.
- **Parafusos**: Parafusos com cabeça cônica M3*10 ou similares.

### Observações Técnicas

O autor menciona uma correção em um desalinhamento de orifício de 0,5 mm na parte superior da caixa, indicando que o modelo foi refinado para garantir melhor ergonomia e funcionalidade.

### Conclusão

Esse modelo de década resistiva compacta é uma solução prática e acessível para quem precisa manipular resistências em diversos projetos eletrônicos. Com as especificações adequadas e a possibilidade de personalização através das faixas de resistência, este modelo impresso em 3D pode ser uma excelente adição ao laboratório de qualquer entusiasta da eletrônica. A impressão 3D deste dispositivo oferece a vantagem de prototipagem rápida e a oportunidade de aprendizado em eletrônica.
