Cubo para Calibrar o Fluxo

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

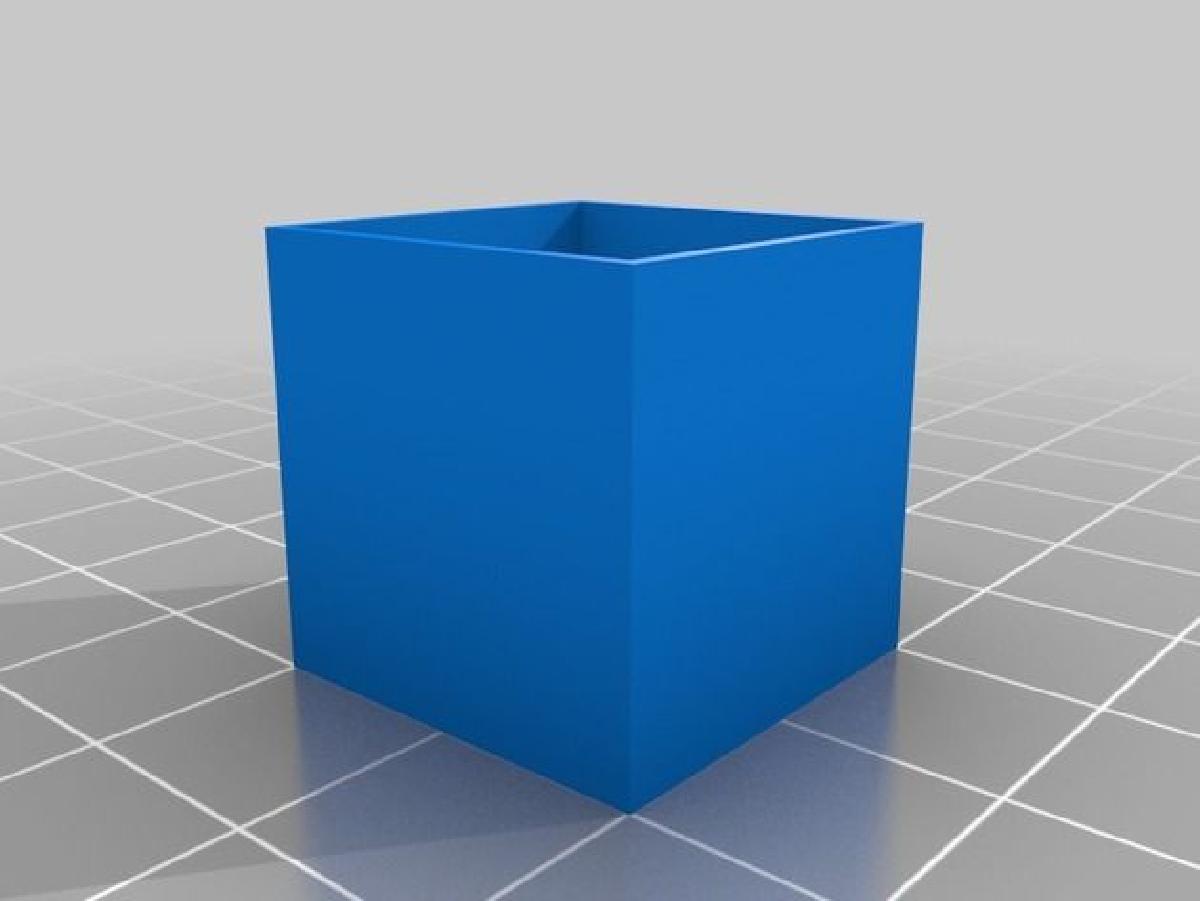

Sobre o objeto 3D Cubo para Calibrar o Fluxo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Cubo para Calibrar o Fluxo foi projetado para Impressora 3D. Dimensoes do cubo 20 x 20 mm, espessura 0.8 mmImprimir o cubo em baixa velocidade (30 mm/s), o preenchimento nao afeta o calculo. Perimetro 2 se estiver usando um bico de 0.4.Em Cura, ativar a visibilidade dos parametros Fluxo e Fluxo da primeira camada, nesses 2 valores deixar em 100%Depois de imprimir, medir a espessura da parede que deve ser 0.8, seguir a regra de 3 para calcular o novo valorFluxo_novo = Fluxo_Cura x Espessura_desejada / Espessura_ImpressaFluxo_novo = 100 x 0.8 / 0.88 = 90.9Usar em:Fluxo 90 %Fluxo primeira camada 100 % O ultimo valor da uma melhor aparencia na primeira camada.

Baixar

O modelo 3D intitulado "Cubo para Calibrar o Fluxo" é uma ferramenta prática para entusiastas e profissionais que buscam otimizar a configuração de impressão de suas impressoras 3D. Este cubo tem dimensões precisas de 20 mm x 20 mm e uma espessura de parede de 0,8 mm, o que o torna ideal para calibrar o fluxo de material durante o processo de impressão.

### Detalhes de Impressão

1. **Parâmetros de Impressão:**
- **Dimensões:** 20 mm x 20 mm.
- **Espessura da parede:** 0,8 mm.
- **Velocidade de impressão:** Imprimir a uma baixa velocidade de 30 mm/s para garantir um melhor controle do material extrudado.
- **Perímetro:** Configure para 2, caso esteja utilizando um nozzle de 0,4 mm.

2. **Configurações no Software:**
- Ao usar o software de fatiamento Cura, é importante ativar a visibilidade dos parâmetros de "Fluxo" e "Fluxo da Primeira Camada". Ambos devem ser inicialmente configurados para 100%.
- A razão pela qual o preenchimento não afeta o cálculo é que o foco está na espessura das paredes, que influencia diretamente a calibração do fluxo.

### Calibração Após Impressão

Depois de completar a impressão do cubo, é necessário medir a espessura da parede impressa. O objetivo é que essa medida seja igual a 0,8 mm. Se a medida real for diferente, você pode ajustar o fluxo utilizando uma regra de três simples.

#### Cálculo do Novo Fluxo

A fórmula para recalibrar o fluxo do material é a seguinte:
\[ \text{Fluxo\_novo} = \frac {\text{Fluxo\_Cura} \times \text{Espessura\_desejada}}{\text{Espessura\_Impressa}} \]

Por exemplo, se a espessura impressa for medida em 0,88 mm:
\[ \text{Fluxo\_novo} = \frac{100 \times 0,8}{0,88} \approx 90,9 \]

Com isso, você ajustará o fluxo na configuração da impressora para:
- **Fluxo:** 90%
- **Fluxo da primeira camada:** 100%

### Benefícios

Usar a configuração do fluxo de 90% para as camadas subsequentes garante que o material seja extrudado de forma ideal, enquanto manter o fluxo da primeira camada em 100% proporciona uma melhor adesão e aparência na camada inicial. Essa calibração não apenas melhora a qualidade das impressões, mas também ajuda a evitar problemas, como subextrusão ou falhas na primeira camada.

### Conclusão

O 'Cubo para Calibrar o Fluxo' é uma abordagem eficaz e prática para aprimorar suas práticas de impressão 3D, garantindo resultados de alta qualidade e consistência em suas impressões. A calibração correta do fluxo é fundamental para o sucesso em projetos mais complexos e detalhados.
