Sobre o objeto 3D Cubo Infinito

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

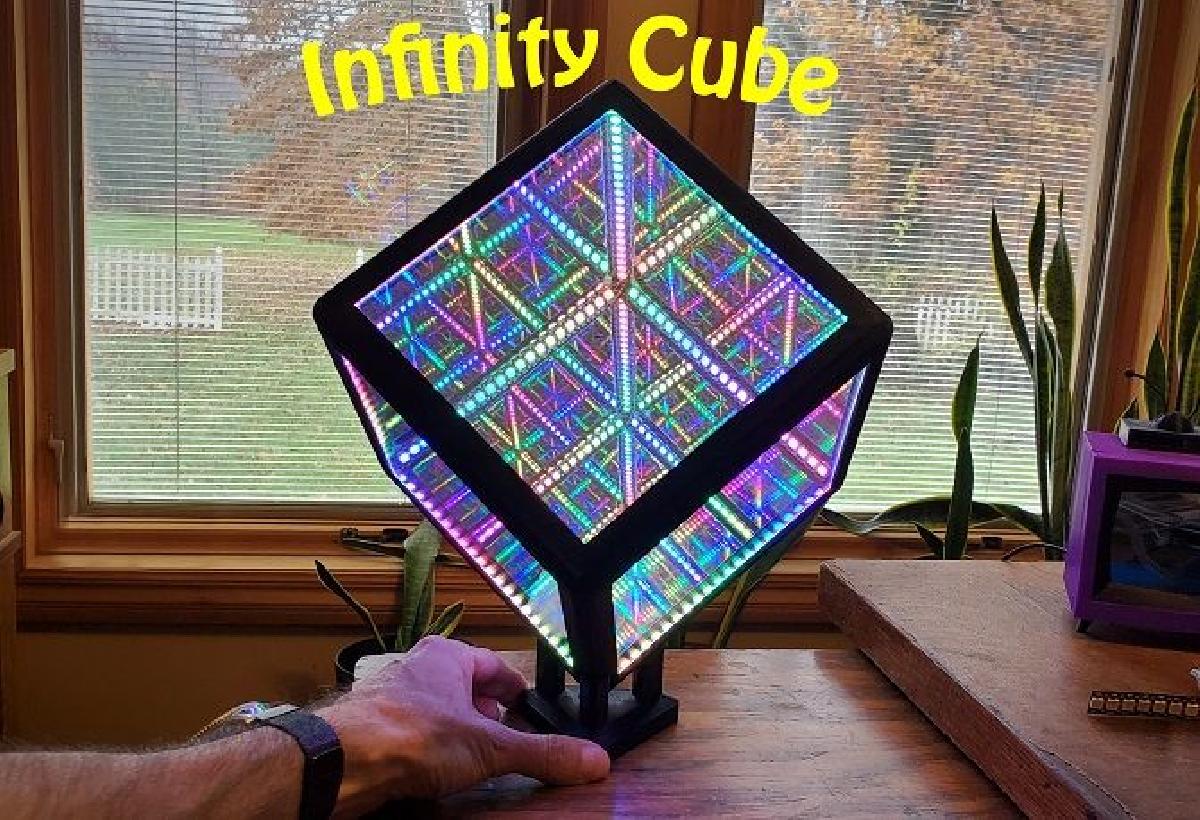

Cubo Infinito foi projetado para Impressora 3D. Cubo InfinitoNota: por algum motivo, o botao "baixar tudo" nao esta funcionando. Voce ainda pode baixar os 3 arquivos stl separadamente acessando a guia"arquivos de coisa" Video curto e mais algumas fotos: https://www.youtube.com/watch?v=CBXwCJqZ-YgTenho visto muitas variacoes do cubo infinito ultimamente, entao decidi construir um meu. Esta foi uma construcao divertida, mas desafiadora para mim, e estou muito feliz com os resultados, entao pensei em compartilhar caso outras pessoas queiram tentar. Abaixo, tentei cobrir a maioria das etapas e algumas das coisas que encontrei ao construir isso. Se alguem tiver duvidas, tentarei responde-las. Material: 1 - moldura impressa em 3D (modelo de 3 pecas) 2 - 1 metro tiras de WS2812B. (Eu usei o estilo 144/M)1 - ESP8266 (D1 Mini)1 - microinterruptor padrao (opcional)6 - espelho unidirecional de 143 mm (5-5/8 pol.) x 3 mm*Voce tambem precisara de... Ferrode solda de fioPaciencia... e talvez alguns lencos para as lagrimas de frustracao quando voce comeca a tentar soldar essa coisa nos pequenos cantos cercados por plastico derretido ... Brincadeira... mas falando serio ... A solda neste projeto nao e para os fracos de coracao. Preparacao: Imprima a moldura e prenda a parte superior na parte inferior com alguns parafusos de 2 mm (ou voce pode simplesmente cola-la se nao tiver os parafusos.Pode ser uma boa ideia imprimir a peca inferior primeiro e certificar-se de que suas luzes se encaixam no canal antes de fazer a impressao superior (longa). Minhas luzes eram originalmente cerca de um mm a mais de largura, entao tive que apara-las um pouco, mas o modelo carregado aqui deve ser adequado para qualquer faixa padrao (cerca de 11 mm).Depois de imprimir a parte inferior do cubo, voce pode obter um comprimento definido das tiras necessarias. (O meu acabou sendo 21 leds por segmento). Corte seus leds em 12 pedacos do mesmo comprimento. Tente ficar o mais centralizado possivel nas almofadas ao corta-las.Seria uma boa ideia ir em frente e "estanhar" os contatos em ambas as extremidades de cada segmento enquanto eles estao dispostos na bancada. Isso tornara a vida muito mais facil mais tarde na construcao. Instalacao de Luzes: Esta e a parte mais dificil de toda a construcao. Layout:Como essas luzes precisam funcionar em um circuito continuo e unidirecional, e importante manter o layout durante todo o processo de soldagem. Isso se torna muito dificil de acompanhar em um objeto simetrico em todos os eixos. Eu recomendo usar um pouco de fita adesiva para rotular cada trilho do cubo com seu numero e tambem certifique-se de marcar a direcao (veja o diagrama e a foto). A direcao e fundamental. Suas luzes serao marcadas com uma seta. Certifique-se de que a seta nas luzes sempre siga o caminho que voce tracou com sua fita.Uma coisa importante sobre o layout e que nao ha como executar uma linha continua em torno de cada perna de um cubo. A linha tem que dobrar para tras pelo menos 3 vezes. No diagrama, voce vera que fiz esses 'loopbacks' nas 3 etapas finais (10,11,12). Nessas conexoes (marcadas em laranja no diagrama), voce precisara passar os fios sob uma faixa de led. Por isso, recomendo comecar pelo final e trabalhar de volta... Insira as luzes na perna-12 e na perna-11 e, em seguida, execute e solde os fios entre elas. Em seguida, 11 a 10, 10 a 9 e assim por diante. Fiacao e solda: O fio que usei para isso foi retirado de um pedaco de cabo ethernet (CAT5, 4 pares trancados). Esses fios eram pequenos o suficiente para caber perfeitamente sob as tiras nas conexoes de loopback, e o nucleo solido tambem facilitava a dobra em algum tipo de forma para unir as varias conexoes. Basta pegar uma peca que seja longa o suficiente para segurar e colocar uma dobra no final dela para combinar com a conexao que voce esta conectando. Entao (porque voce estanhava as almofadas com antecedencia), voce deve ser capaz de segura-lo com firmeza e tocar o ferro nele. Depois que a solda esfriar, basta cortar o pedaco comprido. Eu recomendo fortemente que voce teste a tira depois de soldar cada segmento. Voce realmente quer fazer a solucao de problemas a medida que avanca com isso, porque rastrear e reparar problemas depois que todas as luzes estiverem acesas seria dificil. Coloquei alguns fios no pequeno controlador embutido que veio com minhas tiras de luz e usei-os para tocar os contatos de cada tira enquanto avancava. Isso permite que voce encontre e conserte juntas de solda ruins (ou leds fritos) a medida que avanca. Ao verificar seu trabalho com cada segmento, voce ficara melhor em descobrir o que fez de errado e corrigi-lo. Esses pequenos contatos (especialmente depois de cortados ao meio) sao muito delicados para soldar, mas quando voce passar pelas 72 juntas de solda totais dentro deste cubo, voce sera um pouco especialista nisso (nota: nao se refira as minhas fotos para saber como e "um pouco especialista"). Em algum momento, descobri que e muito mais facil fazer as conexoes de energia usando as 'almofadas internas' (as almofadas completas e nao cortadas) em vez de usar as meias almofadas no final da tira (veja as fotos). Voce so precisa usar os pads finais para a linha de dados. O poder pode se conectar em qualquer lugar da faixa.Depois de ter trabalhado todo o caminho ate o segmento 1, faca os fios finais (os do inicio do fluxo da seta) longos o suficiente para passar pelo orificio no canto. Se voce de alguma forma perdeu aquele buraco quando comecou, arranque tudo e comece de novo.... Brincando.... Se por algum motivo voce nao terminou no furo, basta fazer um novo. (dica: voce tambem pode se surpreendercom a facilidade com que pode fazer um furo no PLA 3D Fila com um ferro de solda barato ;).Se voce chegou ate aqui e todas as suas luzes funcionam, voce superou a parte mais dificil desta construcao. O resto e bolo.Instale e configure o controlador: Apos a soldagem de todas as luzes, as conexoes com o controlador sao bem simples. Basta seguir o diagrama de fiacao e consultar a foto. Deixe os fios longos o suficiente para fazer as conexoes, mas curtos o suficiente para poderem ser dobrados sob o controlador quando voce cola-lo (nota: em vez de cola-lo, notei que poderia simplesmente derreter algumas pequenas 'abas' com o ferro de solda para segura-lo (acidente total, mas parecia funcionar, entao eu rolei com ele).Depois de instalar o controlador, existem muitas opcoes diferentes para controlar os leds. O que estou usando (e o que recomendo usar) e WLED. E facil de instalar, bastante versatil e pode ser controlado por aplicativo ou web. Ha muitas informacoes sobre como usar o WLED por ai, mas voce deve ser capaz de instala-lo com as instrucoes aqui: https://kno.wled.ge/basics/getting-started/(nota: voce tambem pode usar o WLED para configurar diferentes funcoes no botao do microinterruptor para que ele possa ser executado de forma autonoma sem nenhum wi-fi)Instalando paineis de espelhoAviso: Esta e a ultima etapa da compilacao. Depois de colar o ultimo painel, nao ha uma maneira facil de voltar la se uma conexao solta aparecer. Eu recomendo fazer uma verificacao dupla / tripla de todas as suas conexoes antes de selar essa coisa. A maneira como fiz isso foi pegando um palito de dente de madeira (nao condutor) e esfregando-o suavemente em todas as minhas conexoes (enquanto as luzes estavam em um padrao solido). Se voce vir alguma cintilacao ao bater nos fios, volte com o ferro de solda e torne-o solido. Encontrei pelo menos 4 conexoes que precisavam ser trabalhadas na minha.Usei acrilico pre-espelhado de 3 mm de espessura aqui, mas tambem pode ser feito com acrilico padrao e filme espelhado. Eu tentei isso, mas nao fiquei entusiasmado com meus resultados, entao encomendei o material pre-espelhado. O lugar onde eu consegui o meu ate pre-corta-lo nas dimensoes certas. Tendo feito os dois, foi muito menos trabalho e um resultado muito melhor usando o custo pre-fabricado e apenas um pouco mais alto. Depois de testar todas as suas pecas, e so cola-las. Usei um pouquinho de cola quente nos cantos dos primeiros 5 paineis (por dentro). O ultimo painel e o complicado. Voce precisa usar uma pequena ventosa ou pode sustentar o cubo de forma que possa inseri-lo por baixo e deixar a gravidade segura-lo. Usei uma pequena gota de cola CA nos cantos da peca final e depois segurei la com a ventosa ate secar.Deve ser isso! Neste ponto, voce podera pegar seu telefone e comecar a brincar com o aplicativo WLED para encontrar todas as configuracoes e padroes que desejar.Se alguem tiver alguma duvida sobre a construcao, sinta-se a vontade para perguntarEDIT1: Conforme solicitado, adicionei outro suporte que cabera em um controlador Nano. Isso nao foi testado por mim, portanto, se alguem usar um nano, informe Lembre-sede que o WLED nao funcionara com um nano, entao voce tera que usar fastLED (ou equivalente) para fazer as luzes bonitas dancarem. **EDIT2: Verifique o comentario deixado por Sniffy12 para obter mais informacoes e dicas de sua construcao deste projetoEDIT3: Eu adicionei um pequeno pedaco do modelo caso alguem queira testar se as luzes que eles tem cabem no canal (chamado "IC_test_piece"). Tambem ouvi falar de alguns que tiveram problemas com a impressao do file externo (borda arredondada), entao esta peca tambem pode ser usada para discar suas configuracoes de impressao antes de fazer a impressao longa.

Baixar

O projeto "Cubo Infinito" é um intrigante modelo 3D desenvolvido para ser impresso em impressoras 3D, que combina estética e tecnologia iluminada. Este cubo, criado por um autor que se aventurou no design e na construção, é uma peça visual que utiliza tiras de LED e elementos reflexivos para criar um efeito visual impressionante.

### Descrição do Projeto

O Cubo Infinito é essencialmente uma estrutura que pode transmitir luz através de LEDS, refletida por espelhos unidimensionais, criando uma ilusão de profundidade infinita. O autor menciona que se inspirou em várias versões que viu por aí e decidiu criar uma versão própria, que se revelou desafiadora, mas também gratificante.

### Materiais Necessários

Para construir o Cubo Infinito, serão necessários os seguintes materiais:

- **Impressão 3D**: Uma moldura impressa em 3D, composta por três peças.
- **Components Eletrônicos**: Tiras de LED WS2812B (com especificação de 144 LEDs/m), um microcontrolador ESP8266 (D1 Mini), e um microinterruptor (opcional).
- **Espelhos**: Seis espelhos unidimensionais 143 mm x 3 mm.
- **Ferramentas e Suprimentos**: Arame, ferro de solda, paciência e, eventualmente, alguns lenços para lidar com frustrações.

### Montagem do Cubo

#### Preparação da Estrutura
1. **Impressão da Moldura**: O autor recomenda imprimir a parte inferior primeiro para testar se as luzes se encaixam corretamente.
2. **Corte das Luzes**: As tiras de LED devem ser cortadas em segmentos específicos, garantindo que cada peça seja centralizada.

#### Instalação das Luzes
A instalação das luzes é considerada a parte mais difícil:
- Recomenda-se rotular os trilhos com fita adesiva para manter o controle durante a soldagem.
- A configuração elétrica deve seguir um plano contínuo e unidirecional.

#### Soldagem
A soldagem das conexões exige delicadeza e precisão. Sugestões incluem:
- Testar cada segmento após a solda para identificar problemas imediatamente.
- Utilizar fios pequenos e flexíveis para facilitar a inserção nas conexões.

#### Instalação do Controlador
Após a soldagem, o controlador é instalado, seguindo as instruções específicas. O autor recomenda o uso do software WLED, que é versátil e fácil de usar, podendo ser controlado via aplicativo ou web.

#### Montagem dos Painéis Espelhados
Na etapa final, os painéis espelhados são instalados. O autor sugere testar todas as conexões antes de vedar o cubo, pois a correção de conexões soltas irá se tornar significativamente mais difícil após essa etapa.

### Conclusão

O projeto "Cubo Infinito" oferece uma oportunidade interessante para entusiastas de impressoras 3D que desejam criar uma peça de arte iluminada. Apesar de desafiante, cada etapa foi abordada com cuidado e sugestões aos futuros construtores. Com um acompanhamento adequado e paciência, é possível criar uma obra única que impressiona pela sua beleza visual e complexidade técnica. O autor também se mostra aberto a perguntas e interações, omitindo espaço para aprendizado e compartilhamento de experiências dentro da comunidade makers.

Por fim, assistir ao vídeo disponibilizado para ver o resultado final e possíveis insights também é uma recomendação valiosa para aqueles que desejam embarcar neste projeto.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
