Sobre o objeto 3D Cubo Duplo Yoshimoto

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Cubo Duplo Yoshimoto foi projetado para Impressora 3D. O Cubo Duplo de YoshimotoO Cubo de Yoshimoto e um quebra-cabeca mecanico poliedral inventado em 1971 por Naoki Yoshimoto, que descobriu que dois dodecaedros rombicos em forma de estrela poderiam ser montados em um cubo. Esses dois dodecaedros possibilitam dividir o cubo igualmente ao meio.Os dois poliedros sao articulados com dobradicas.Os arquivos STL anexados contem 2 elementos e 2 eixos de dobradicas. Quatro impressoes sao necessarias para montar os 8 elementos de cada dodecaedro, 8 impressoes sao necessarias no total para o cubo inteiro.A montagem e realizada inserindo a parte estreita do eixo da dobradica do centro da aresta ate o fim da aresta. Um par de alicates pode ser usado para travar o pino da dobradica em sua posicao correta.A impressao nao requer uma balsa ou suporte. Os arquivos STL sao projetados para uma espessura de camada de 0,12 mm.Para imprimir com outro valor, altere o parametro "epi" no arquivo SCAD e ajuste os valores das arestas e das dobradicas.A dimensao da aresta de uma peca e calculada a partir das dimensoes dos elementos da dobradica e dos folgas (devem ser multiplos da espessura da camada de impressao (epi): Aresta = 6 elementos da dobradica + 5 folgas).

Baixar

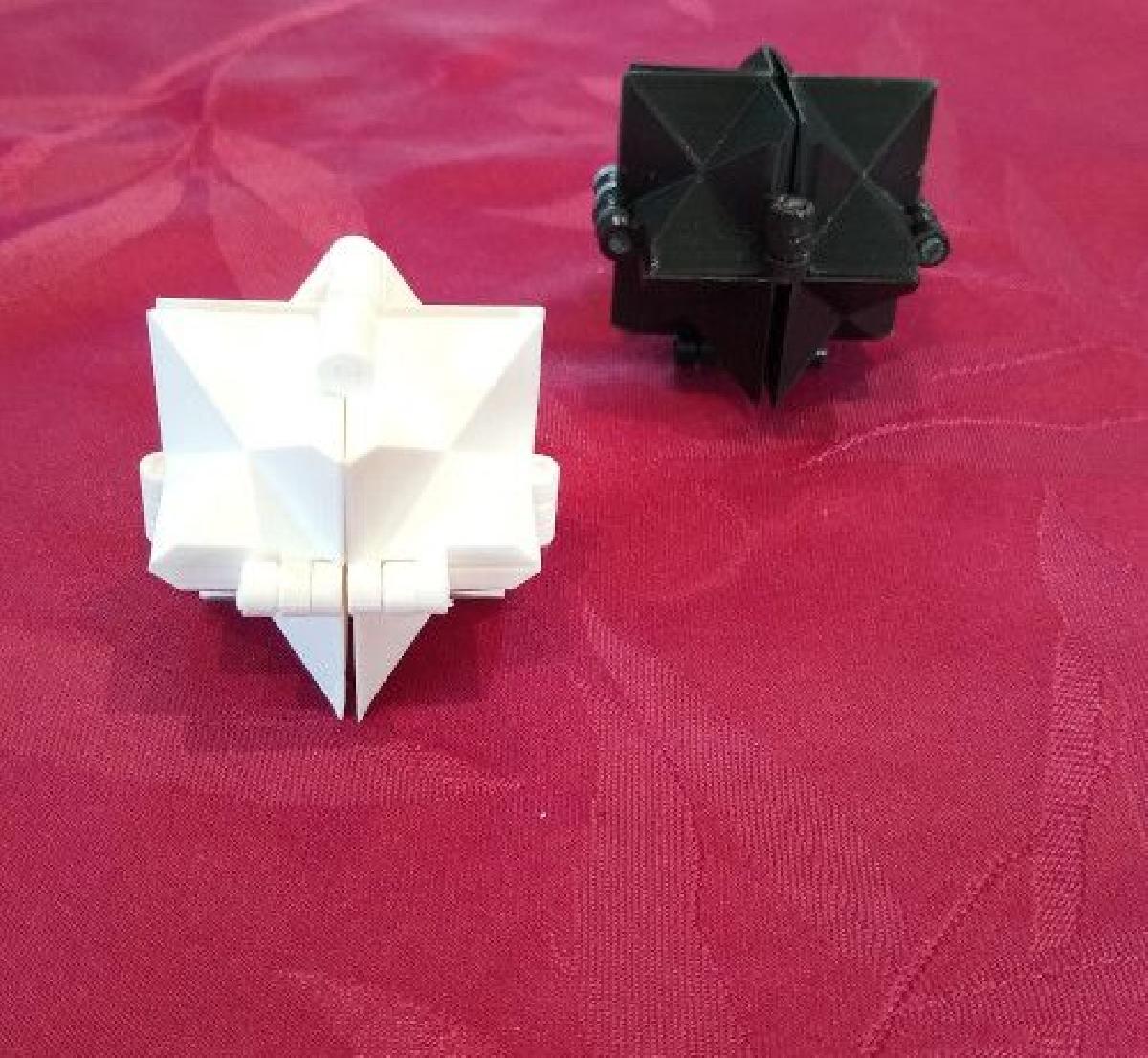

O Cubo Duplo de Yoshimoto é um fascinante quebra-cabeça mecânico tridimensional, projetado por Naoki Yoshimoto em 1971. Este objeto intrigante é composto por dois dodecaedros rombicos em forma de estrela que se encaixam de maneira a formar um cubo. A implementação deste design reflete um conceito de beleza matemática e inovação espacial, oferecendo um desafio interessante tanto em termos de lógica quanto em habilidade manual.

### Detalhes do Modelo 3D

**Nome do arquivo: Cubo Duplo Yoshimoto**

**Descrição:**
Os arquivos STL fornecidos para impressão contém dois componentes principais e dois eixos para articulação. A montagem do cubo duplo exige a impressão de 8 peças, 4 para cada dodecaedro, fazendo um total de 8 impressões para o cubo completo.

### Instruções de Montagem
A montagem do Cubo Duplo de Yoshimoto envolve a inserção da parte estreita do eixo da dobradiça no centro da aresta e puxá-lo até a extremidade. Para garantir um encaixe seguro, pode-se utilizar um par de alicates para travar o pino da dobradiça em sua posição correta.

### Impressão em 3D
A impressão deste modelo é facilitada por algumas características:
- **Sem necessidade de suporte:** O design do modelo foi elaborado para que não necessite de uma base ou suporte adicional durante a impressão.
- **Espessura de camada**: Os arquivos STL são otimizados para uma espessura de camada de 0,12 mm, permitindo um resultado final de alta qualidade.
- **Ajustes personalizáveis**: Caso um valor diferente de espessura de camada seja necessário, os usuários podem modificar o parâmetro “epi” no arquivo SCAD, ajustando também os tamanhos das arestas e das dobradiças de acordo.

### Considerações Técnicas
A dimensão da aresta de cada peça é determinada com base nos elementos da dobradiça e na folga, que deve ser um múltiplo da espessura da camada impressa. A fórmula utilizada é: Aresta = 6 elementos da dobradiça + 5 folgas. Essa consideração é crucial para garantir que as peças se encaixem perfeitamente e se movam corretamente durante a manipulação do cubo.

### Conclusão
O Cubo Duplo de Yoshimoto é um excelente projeto para entusiastas da impressão 3D e quebra-cabeças mecânicos. Além de oferecer um desafio de montagem, ele também serve como uma peça de exibição que combina arte, matemática e entretenimento. Esse quebra-cabeça não é apenas um exercício de habilidade, mas também um exemplo notável da criatividade no design de jogos e desafios.
