Cubo do Alquimista Caixa de Combinacao de Quebra cabecas

Enigmas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Cubo do Alquimista Caixa de Combinacao de Quebra cabecas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

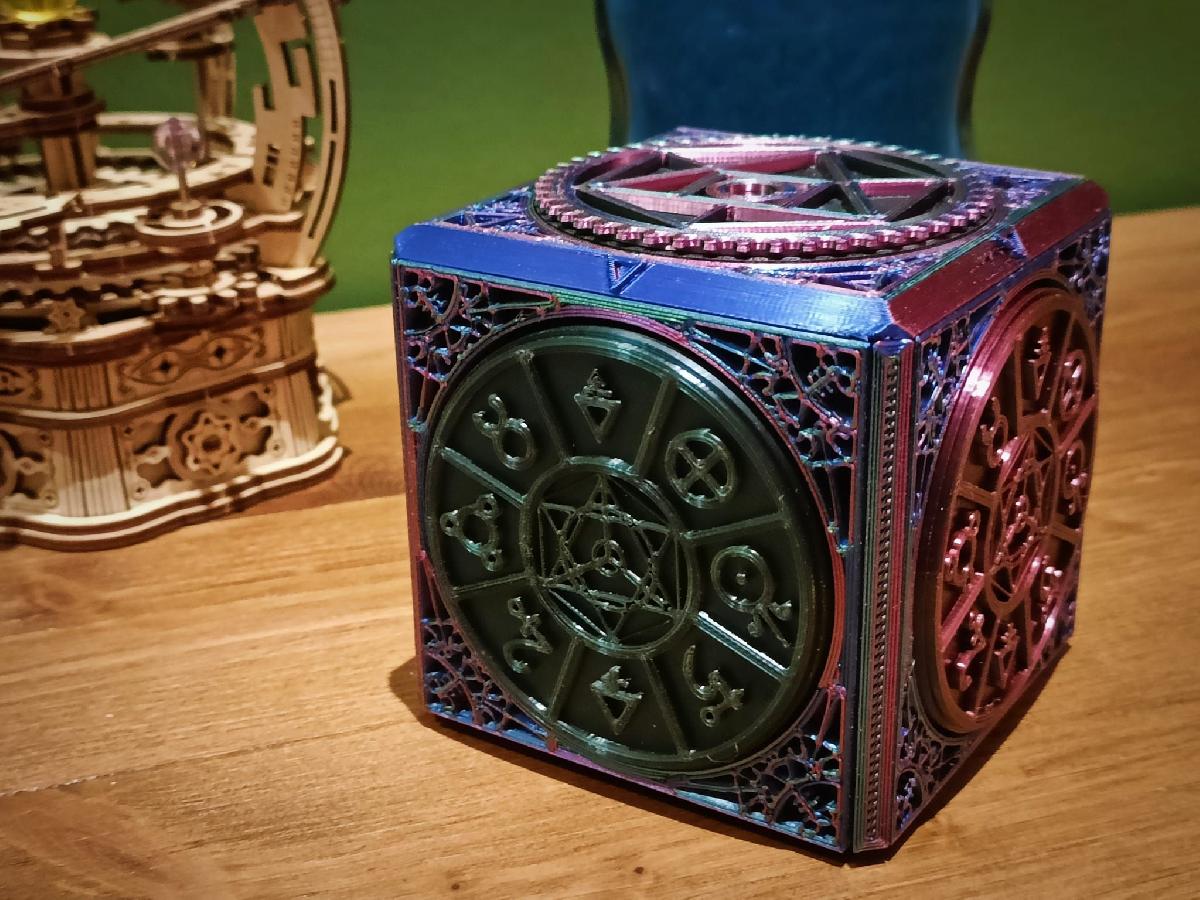

Cubo do Alquimista Caixa de Combinacao de Quebra cabecas foi projetado para Impressora 3D. O Cubo do Alquimista Uma caixa de bloqueio de combinacao com apelo misterioso Esta caixa de quebra-cabeca possui 4 mostradores, cada um com 8 simbolos alquimicos. Forre os simbolos corretos para liberar o nucleo, levantando o nucleo para fora revela um compartimento oculto, perfeito para armazenar sua pedra filosofal. Video de demonstracao https://www.youtube.com/watch?v=Lefe1lm4fOM O nucleo da caixa e travado no lugar por 4 estacas que devem deslizar atraves das chaves das 4 rodas internas. Como o nucleo so pode se mover verticalmente, as rodas internas devem ser giradas para que suas chaves apontem para cima, so entao o nucleo pode deslizar para cima e para fora. As chaves-chave se alinham com um dos 8 simbolos representados no mostrador externo, e voce pode escolher qual dos simbolos deseja durante a montagem. A caixa de quebra-cabecas e bastante robusta e as pecas se encaixam bem, sem folga. Minha caixa de prototipo tinha um problema em que a combinacao podia ser adivinhada por sensacao devido a folga no modelo. Esse problema foi corrigido com uma serie de recursos que tornam a adivinhacao da combinacao muito dificil. Como precaucao adicional, inclui uma chave falsa em algumas das rodas internas, para introduzir incerteza para quem tenta abri-la por sentimento. Na minha opiniao, as chaves falsas nao sao necessarias, pois ja e dificil adivinhar por sentimento, mas elas estao disponiveis se voce quiser que elas :) Impressao Todos os arquivos STL devem ser importados para a segmentacao de dados na orientacao correta. Imprimi o corpo, a base e o nucleo em PLA 3D Fila com uma altura de camada de 0,25 mm e 30% de preenchimento. Voce vai precisar de suportes para o Corpo e o Nucleo, mas eles sao minimos. A Base nao necessita de suportes. O resto das pecas: Rodas Internas, Mostradores Externos e Decoracoes foram impressos usando PLA 3D Fila com uma altura de camada de 0,2 mm. Os mostradores externos foram impressos em PLA de seda de cor duelo e as pecas decorativas foram impressas em PLA de seda tricolor. As rodas internas e os mostradores externos exigem suportes, pois tem detalhes em ambos os lados, mas, novamente, os suportes sao minimos. Imprimir lista para criar um cubo: 1x Corpo 1x Base 1x Nucleo 1x Decoracao do nucleo 1x Decoracao Top 1x Top Trim (opcional - escolha o seu estilo preferido) 4x Roda interna (escolha qualquer combinacao dos dois tipos) 4x Roda de discagem externa 4x Decoracao de parede lateral 4x Guarnicao de borda (opcional) ----Atualizacao---- Adicionei alguns acabamentos de borda opcionais para cobrir um pouco as bordas. Imprima 4 guarnicoes de borda para as bordas verticais e uma guarnicao superior para a parte superior. O acabamento superior apresenta 4 setas que indicam onde o simbolo escolhido deve ser orientado. Ha tambem uma versao suave se voce nao quiser setas de marcador. Assembleia A unica ferramenta extra que voce deve precisar e de uma supercola. Comece inserindo uma das rodas internas atraves de um dos orificios da carroceria. Verifique se consegue girar sem muita resistencia, mas tambem nao oscila. Coloque um punhado de cola no mostrador externo e pressione-o na posicao contra os dentes da Roda Interna. Certifique-se de alinhar a chave com o simbolo de mostrador desejado antes de colar no lugar. Os dentes da roda interna e do mostrador externo devem ajudar a alinhar o simbolo e a chave. Certifique-se de que as rodas sao empurradas ate os mostradores, sem espaco entre a roda e a parede interna da carroceria. Repita isso para todos os 4 mostradores e verifique continuamente para garantir que todos eles ainda girem. Em seguida, passe um punhado de cola ao redor da borda da Base e deslize-a para dentro do Corpo. Ele deve aparecer na posicao com facilidade. A orientacao desta parte nao importa; e simetrico. Em seguida, cole a decoracao do nucleo no nucleo. Certifique-se de usar muita cola e orientar a decoracao para que haja um pequeno espaco entre o nucleo e as cristas da decoracao. Isso da ao usuario algo para agarrar ao levantar o Core. Por fim, cole nas placas decorativas. Use o espaco ao redor do mostrador e as bordas do corpo como guia. Note que a decoracao superior e ligeiramente diferente das paredes. O painel decorativo superior apresenta os 4 simbolos alquimicos para Terra, Fogo, Agua e Ar. Este e um recurso opcional para ajudar a identificar qual mostrador e qual, no caso de todos serem impressos na mesma cor. Achei mais facil inserir o Core enquanto colava o painel decorativo. Com toda essa colagem completa, basta guardar a pedra filosofal ou qualquer outro segredo alquimico que voce possa ter, alinhar os simbolos escolhidos, inserir o Nucleo e embaralhar. Aproveite sua caixa de quebra-cabeca de combinacao e, por favor, remixe:) P.S. Espero estar carregando um video em breve

Baixar

O Cubo do Alquimista é um modelo 3D para impressão que simula uma caixa de quebra-cabeça mecânico com travas codificadas. O quebra-cabeça é composto por quatro numerais giratórios, cada um contendo oito símbolos alquímicos. Alinhar a combinação correta na caixa libera o seu núcleo, revelando um compartimento secreto dentro do cubo. Este compartimento, de acordo com o autor, é ideal para esconder a 'pedra filosofal' ou qualquer outro objeto pequeno de valor pessoal.

O modelo é considerado robusto pelo autor, com peças que se encaixam bem e sem espaço. Através de alguns ajustes de design, foi possível evitar a abertura do cubo apenas por sentir a combinação correta, tornando a adivinhação por toque muito mais difícil.

Para a impressão 3D, o autor recomenda a utilização de PLA, com altura de camada de 0,25 mm e 30% de preenchimento para o corpo, a base e o núcleo. Já para as rodas, mostradores externos e decorações, é indicado o uso de PLA com altura de camada de 0,2 mm.

Além disso, o autor também fornece algumas recomendações para montar o modelo após a impressão. Por exemplo, ele sugere usar supercola para unir várias peças e explica como alinhar chaves e símbolos nos discos internos e externos. Importantes dicas de montagem e decoração são dadas, como a que aconselha a deixar um espaço entre o núcleo e a decoração do núcleo, para que os usuários tenham onde segurar quando precisarem levantar o núcleo.

Para auxiliar na montagem, o autor disponibilizou um vídeo de demonstração e espera poder inserir mais vídeos em breve. Ele encoraja os usuários a remixarem o modelo impresso conforme desejarem, destacando a flexibilidade e adaptabilidade do design 3D.
