CUBO DE CALIBRACAO MULTIPLICADOR DE EXTRUSAO

Testes de impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D CUBO DE CALIBRACAO MULTIPLICADOR DE EXTRUSAO

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

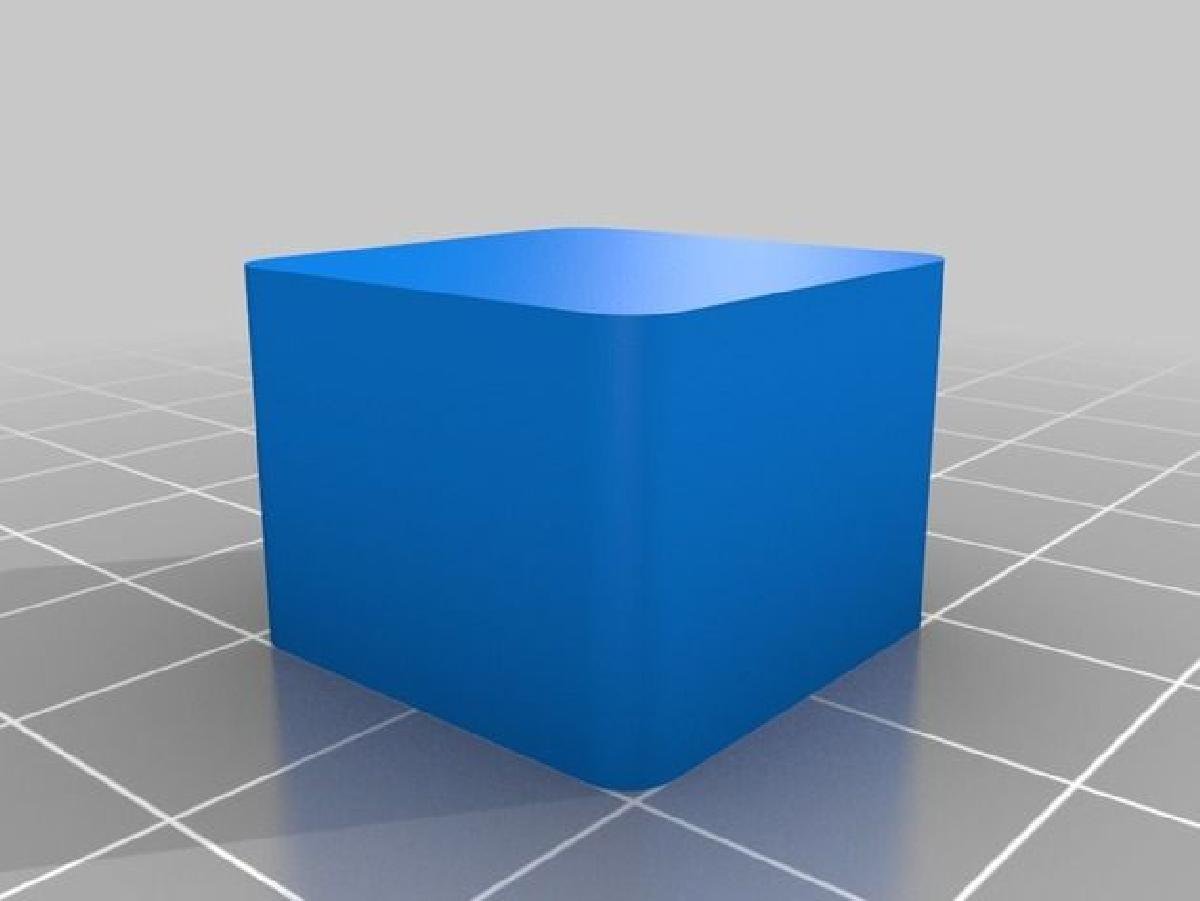

CUBO DE CALIBRACAO MULTIPLICADOR DE EXTRUSAO foi projetado para Impressora 3D. Cubo de calibracao de extrusion multiplier ou multiplicador de extrusao. Este cubo deve ser feito com 0% de infill, com 3 paredes de contorno e sem nenhuma layer de topo. Fazer este cubo 5 vezes, alternando apenas o parametro extrusion multiplier no fatiador, utilizando 0,92 0,94 0,96 0,98 e 1,00 para, apos a impressao, avaliar as medidas dos mesmos nas paredes e verificar qual deles bate com a medida da largura da sua extrusao x 3. Por exemplo, se a largura da sua extrusao for 0,5, logo o cubo impresso que tiver 1,5 mm de espessura (0,5x3) sera o fator de extrusao correto para o material que esta sendo usado na sua maquina. Lembrando que e para este rolo de material. Este valor pode mudar conforme o rolo de material, ou conforme o tipo de material utilizado no momento.

Baixar

O **Cubo de Calibração do Multiplicador de Extrusão** é uma peça projetada especificamente para ajudar na calibração de impressoras 3D, focando especialmente no ajuste do multiplicador de extrusão. Aqui está uma explicação mais detalhada sobre o modelo e seu uso.

### Características do Modelo

- **Nome do Arquivo:** CUBO DE CALIBRACAO MULTIPLICADOR DE EXTRUSAO
- **Objetivo:** Calibrar a taxa de extrusão da impressora 3D para garantir que a quantidade de filamento extrudado corresponda à real necessidade da impressão.

### Instruções de Impressão

1. **Configurações de Impressão:**
- **Preenchimento:** 0% (infill)
- **Paredes de Contorno:** 3 (isso ajuda a criar uma estrutura sólida, mesmo sem preenchimento interno)
- **Camadas de Topo:** Nenhuma (o foco está nas medidas das paredes)

2. **Variedade de Impressões:**
- O cubo deve ser impresso cinco vezes, variando apenas o parâmetro **Multiplicador de Extrusão** no software de fatiamento (slicer). Os valores a serem testados são: **0,92, 0,94, 0,96, 0,98 e 1,00**.

### Processo de Calibração

Após a impressão dos cubos, você deve analisar as espessuras das paredes em cada um dos cubos. O objetivo é identificar qual cubo tem a espessura que corresponde à largura da sua extrusão multiplicada por três.

- **Exemplo Prático:**
- Se a largura de extrusão da sua impressora for **0,5 mm**, você deve procurar um cubo que tenha paredes com **1,5 mm** de espessura (0,5 mm x 3).

### Importância da Calibração

A calibração precisa do multiplicador de extrusão é fundamental para garantir que:
- **A precisão dimensional** das suas impressões esteja correta.
- **A quantidade de material utilizado** esteja de acordo com o desejado, evitando o desperdício e assegurando a qualidade da impressão.
- Evitar problemas como subextrusão ou sobrecarga na extrusora, que podem levar a falhas de impressão.

### Considerações Finais

Lembre-se de que o valor ideal do multiplicador de extrusão pode variar dependendo do rolo de material que você está usando e do tipo de filamento, já que diferentes materiais podem ter características físicas diferentes. Portanto, é essencial recalibrar seu extrusor toda vez que você trocar de filamento ou de fornecedor. Esse cuidado ajuda a manter a consistência na qualidade das impressões3D.
