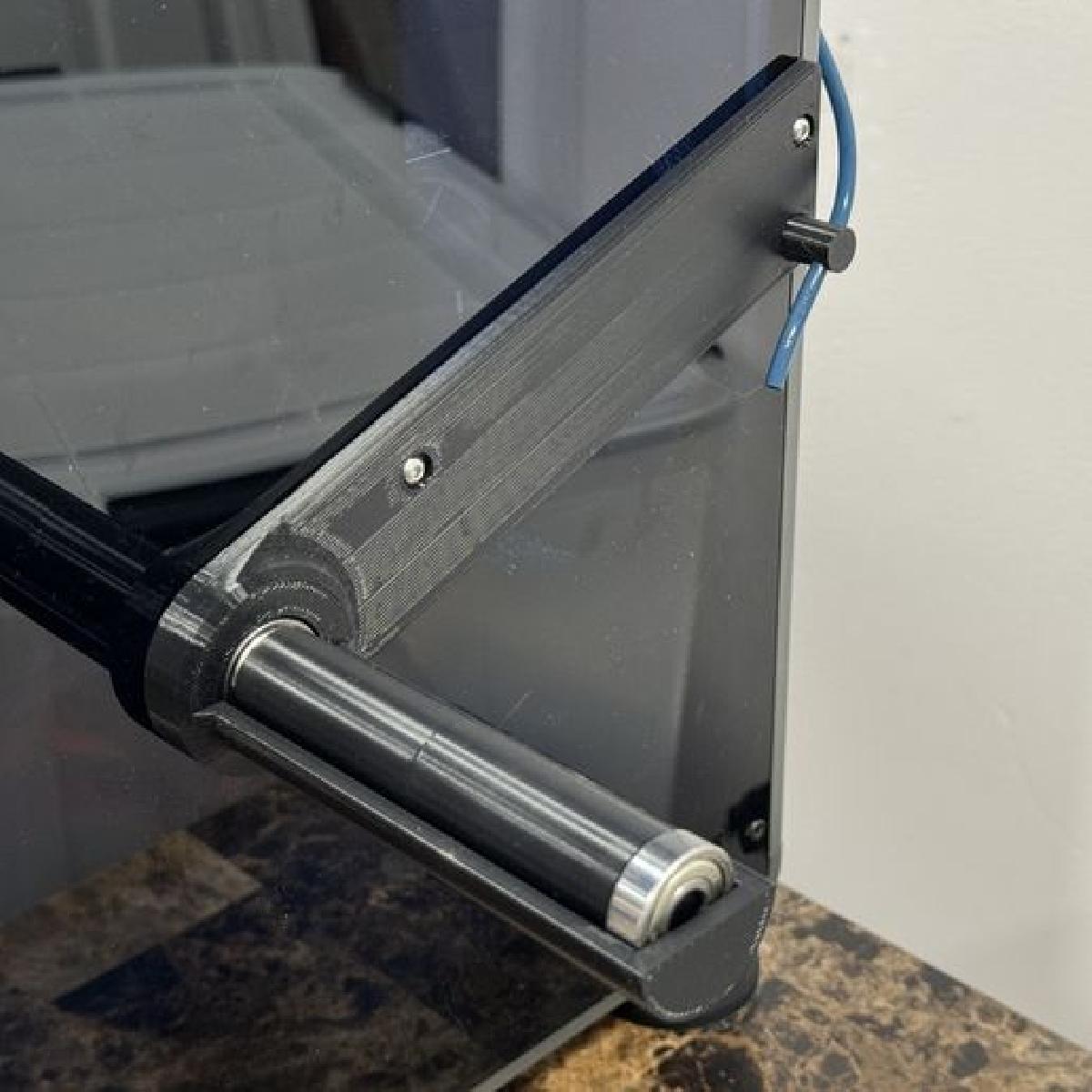

Creality K1 / K1C Rolo de carretel de montagem lateral
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Creality K1 / K1C Rolo de carretel de montagem lateral
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Creality K1 / K1C Rolo de carretel de montagem lateral foi projetado para Impressora 3D. Atualizado em 11 de agosto de 2024: Adicionado um suporte modificado para uso com a Creality K1C. Este e um remix do suporte para bobina de carga lateral da Creality K1 versao 2 de MDFPereira encontrado no Printables. https://www.printables.com/model/507110-creality-k1-side-load-spool-holder-version-2 A inspiracao tambem veio do remix de Chep no Thangs. https://thangs.com/file/948987 NOTA: Isso e apenas para o K1 / K1C regular, nao para o K1 Max. Coisas que voce vai precisar: 6,5 polegadas (165 mm) de tubo Bowden Parafuso M3x12 para substituir o parafuso da frente Parafuso M3x10 para substituir o parafuso de tras 2x rolamentos 608ZZ Demorou algumas versoes para acertar, mas finalmente consegui deixa-lo como queria. Esta e minha versao de um rolo de bobina montado lateralmente para o K1. Peguei o suporte lateral que MDFPereira havia projetado e modifiquei com meu rolo de bobina. Originalmente, vi a versao que CHEP usou em seu K1 Max, na qual ele adicionou um pino para passar o tubo Bowden. Eu gostei da ideia que CHEP teve com o tubo Bowden, mas nao queria ter que realocar o sensor de fim de filamento, entao foi quando criei isso. O pino no meu suporte nao esta fixo no modelo, ele e impresso no lugar e pode girar livremente uma vez que seja solto. Eu substitui a peca do tubo Bowden na parte inferior do sensor de fim de filamento por um tubo de 6,5 polegadas (165 mm) que passa pelo buraco do pino (e um encaixe apertado), se voce nao conseguir passar, certifique-se de que nao ha detritos no buraco. O pino movel permite que o tubo Bowden se flexione para evitar que ele seja pincado. Descobri que 1 polegada (~25 mm) de tubo Bowden saindo do pino fornece o melhor angulo para o filamento se desenrolar enquanto imprime. Voce pode ajustar o angulo ajustando a quantidade de tubo Bowden saindo do pino. Alem disso, o filamento mantera a bobina no rolo, entao voce nao precisa se preocupar em ela cair. Tambem adicionei mais suporte na parte inferior onde o rolo de bobina encontra o suporte.
