Sobre o objeto 3D Creality CR10 / Ender 3/5 Bondtech / V6 / Volcano drive direto 40mm ventilador hotend

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

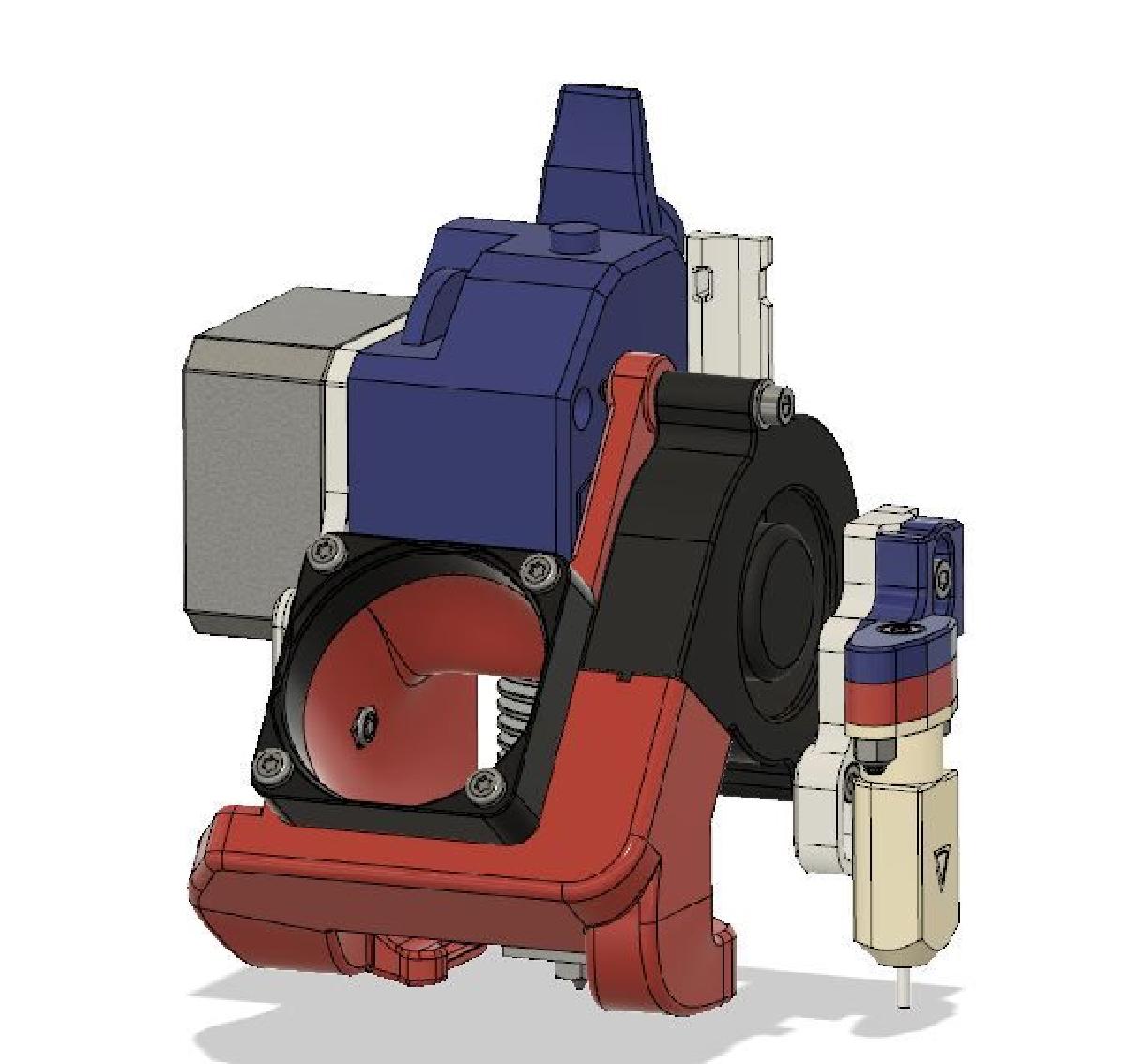

Creality CR10 / Ender 3/5 Bondtech / V6 / Volcano drive direto 40mm ventilador hotend foi projetado para Impressora 3D. Esta e uma montagem para se adequar a um acionamento direto Bondtech/V6, incorporando uma capa de hotend e duto para qualquer ventilador axial de 40mm.NB. Isto nao e compativel com o motor de passo do extrusor original. Voce precisara de um motor de passo tipo panqueca ou ira colidir com a caixa do interruptor de limite X.Em resposta ao feedback, as seguintes melhorias foram implementadas:Todas as secoes da placa de montagem sao mais grossas e fortes. Tambem ha uma bracadeira para prendera placa de montagem a placa do carro X, eliminando qualquer movimento devido ao momento do motor de passo e do extrusor.O duto agora esta preso de ambos os lados, eliminando qualquer torcao.O ventilador 5015 agora esta preso com ambas as fixacoes.Ha um entalhe para acomodar as linguetas de fixacao nos corpos de alguns ventiladores 5015.O BLTouch pode ser removido e substituido com um unico parafuso sem perturbar o offset Z.A geometria do bico de resfriamento de pecas eficaz permanece identica.Hardware:M3 x 8mm 6 pecasM3 x 10mm 4 pecasM3 x 12mm 2 pecasM3 x 12mm 2 pecasM3 x 25mm 2 pecasPorca Nyloc M3 10 pecasPorca M3 (padrao) 1 pecaArruela M3 1 pecaParafusos autotroscantes (ventilador de 40mm) 4 pecasHavera instrucoes com imagens e tudo mais assim que eu conseguir encontrar meus giz de cera...O offset do BLTouch e 0,49.18/7/19: Uma versao ligeiramente revisada da Montagem Principal foi carregada, que imprime com muito menos suportes.18/7/19: Arquivos modificados para o duto e montagem adicionados com previsao para inserts rosqueados onde apropriado. Os furos tem diametro de 5,05mm com um angulo de entrada conico de 8°. Basta procurar pelo sufixo 'Inserts' anexado ao nome do arquivo.25/7/19: Montagem do sensor indutivo de 18mm adicionada.1/8/19: Duto para volcano adicionado.2/8/19: Montagens de sensores indutivos de diametro de 8mm e 12mm adicionadas.2/8/19: V2 do duto carregada. A geometria do bico permanece a mesma, mas agora ha paredes mais grossas ate a ponta do bico para aumentar a resistencia e a resistencia termica.3/8/12: V2.1 do duto carregada. Eu perdi uma possivel interferencia entre o duto e a meia de silicone no bloco do aquecedor. Para quem ja imprimiu, dois minutos com uma lixa devem lhe dar folga ao abaixar o duto para acertar a altura do bico.13/9/19: Montagem do BLTouch para Volcano adicionada.10/5/2020: Montagem modificada para se encaixar no Ender5 alem de outros modelos da Creality (Ender3 e maquinas CR). Se necessario, apenas me avise e eu adicionarei uma versao com previsao para inserts.

Baixar

O arquivo 3D intitulado "Creality CR10 / Ender 3/5 Bondtech / V6 / Volcano drive direto 40mm ventilador hotend" é uma solução projetada para os usuários de impressoras 3D Creality, como as séries CR10, Ender 3 e Ender 5. Essa montagem adapta um sistema de extrusão direta do tipo Bondtech/V6, possibilitando um desempenho mais eficiente na impressão 3D.

### Descrição do Modelo
O modelo inclui um envoltório que abriga o hotend e um duto para um ventilador axial de 40mm, melhorando o resfriamento do bico e permitindo uma impressão mais estável e de maior qualidade. É fundamental notar que esse modelo não é compatível com o motor passo a passo original; ao contrário, ele requer um motor de tipo "panqueca" para evitar interferência com a caixa do interruptor de limite do eixo X.

### Melhorias e Ajustes
O autor implementou diversas melhorias com base no feedback dos usuários:

1. **Estrutura Reforçada**: Todas as seções da placa de montagem foram espessadas para maior resistência. Foi adicionada uma bracadeira para fixação da placa de montagem, eliminando o movimento indesejado causado pelo motor e pelo extrusor.

2. **Duto Estável**: O duto foi redesenhado para estar fixo de ambos os lados, prevenindo torções que poderiam afetar a impressão.

3. **Ventilador Seguro**: O ventilador 5015 agora possui fixações em ambas as extremidades, e foram incluídos entalhes para acomodar grampos de fixação, aumentando a segurança e estabilidade do componente.

4. **Adaptabilidade do BLTouch**: O sistema permite a remoção e substituição do BLTouch com um único parafuso, mantendo o offset Z inalterado.

### Hardware Necessário
Para montar este sistema, será necessário um conjunto de peças de hardware, detalhadas abaixo:
- M3 x 8mm: 6 unidades
- M3 x 10mm: 4 unidades
- M3 x 12mm: 2 unidades
- M3 x 25mm: 2 unidades
- Porcas Nyloc M3: 10 unidades
- Porca padrão M3: 1 unidade
- Arruela M3: 1 unidade
- Parafusos autoperfurantes para o ventilador de 40mm: 4 unidades

### Documentação e Instruções
O autor se compromete a fornecer instruções detalhadas e ilustradas assim que disponível. O offset do BLTouch, que deve ser considerado na montagem, é de 0,49.

### Atualizações e Evolução do Modelo
O arquivo passou por diversas revisões desde seu lançamento:

- **Melhorias na Montagem Principal**: Redução na necessidade de suportes na impressão.
- **Inserções Rosqueadas**: Arquivos para dutos e montagens com furos ajustados para inserts.
- **Adaptabilidade a Sensores**: Inclusão de montagens para sensores indutivos de diversos tamanhos.
- **Versões Revisadas**: Ajustes nas paredes do duto para melhorar a resistência e a termorresistência.

Esses aprimoramentos têm como objetivo tornar a montagem mais robusta e acessível, adaptando-se às diversas necessidades dos utilizadores de impressoras Creality.

Este modelo representa um avanço interessante para quem busca maior performance e confiabilidade na impressão 3D, especialmente para materiais que exigem um controle mais rigoroso da temperatura e fluxo de filamento.
