Sobre o objeto 3D Creality Bondtech BMG/ V6 acionamento direto

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

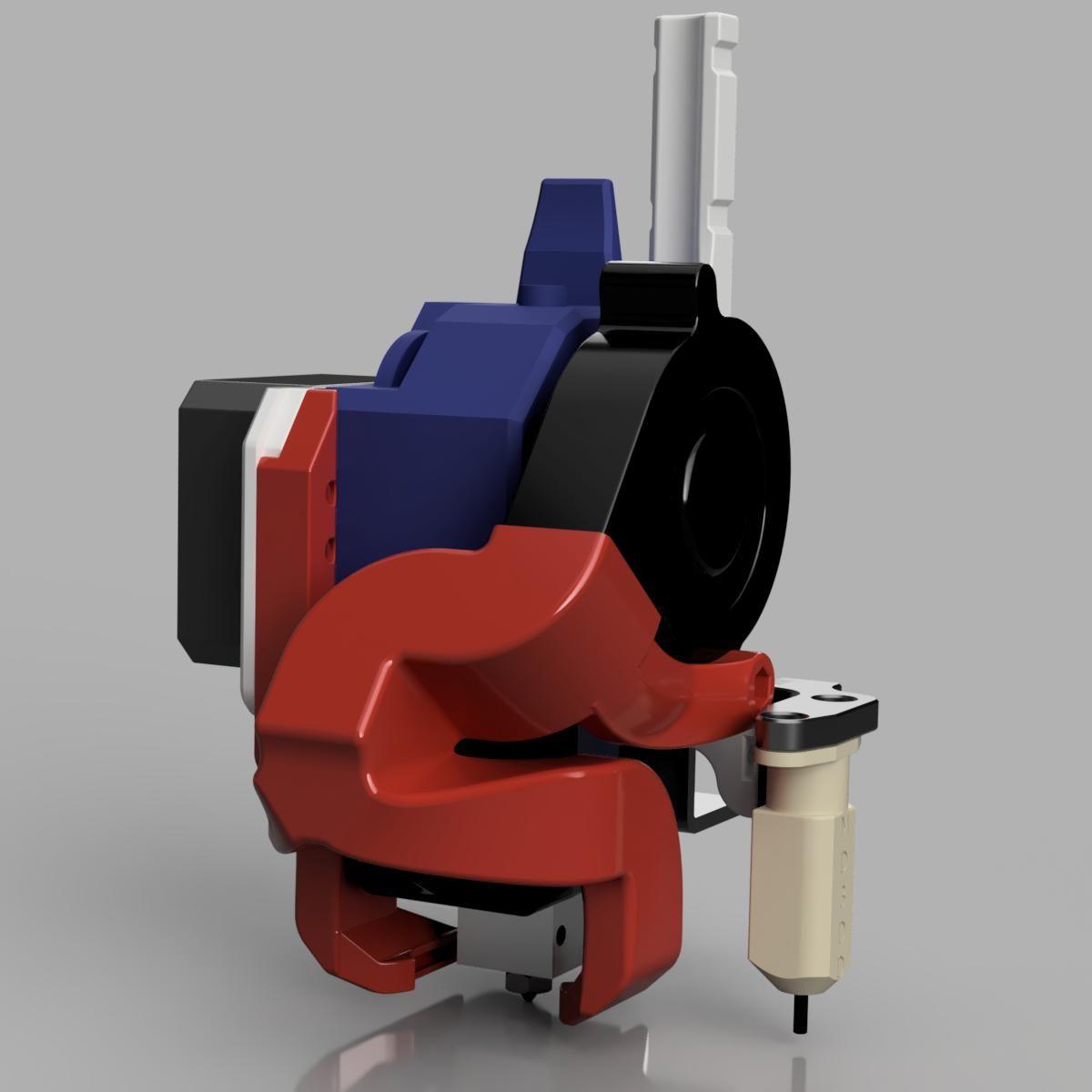

Creality Bondtech BMG/ V6 acionamento direto foi projetado para Impressora 3D. teste beta de um suporte e duto para o extrusor Bondtech BMG e V6/Volcano em uma configuracao de acionamento direto. O duto imprime na orientacao mostrada sem suportes. O suporte imprime com suportes minimos para o grande buraco e a ponte sobre a ranhura de montagem do duto. Uma selecao de porcas e parafusos M3 e necessaria para a montagem. Uma lista abrangente de hardware sera fornecida. Ha espaco para passar os fios do motor de passo por baixo e atras do dissipador de calor. Ha uma ranhura para abracadeira de cabo fornecida atras do dissipador de calor para retencao de cabos. Os offsets do BLTouch sao: X = 43,8, Y = 0. 7-12-18: O duto otimizado revisado CFD agora foi carregado e substitui o arquivo original. Ele se encaixa no mesmo suporte, portanto, nenhuma peca adicional e necessaria. Ajuste vertical extra tambem foi incluido. Ele ainda imprime sem suporte. 13-12-18: As ranhuras para as porcas M3 no duto agora sao maiores apos comentarios de que os usuarios estavam tendo problemas para inserir as porcas. 29-12-18: Alguem remixou um suporte EZABL. 30/12/18: Placa de montagem revisada para acomodar algumas mudancas no carro X feitas pelo fabricante. Compativel com versoes mais antigas e mais novas. 18-1-19: Suporte EZABL de 18mm adicionado. 31-1-19: A V3 da placa de montagem foi carregada para levar em conta os pinos do hotend mais longos em carros X mais recentes. 9-2-19: Suportes BLTouch e EZABL modificados para se adequar a placa de montagem mais espessa.
