Sobre o objeto 3D Crazy Cogs Conjunto de Brincar de Equipamento

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

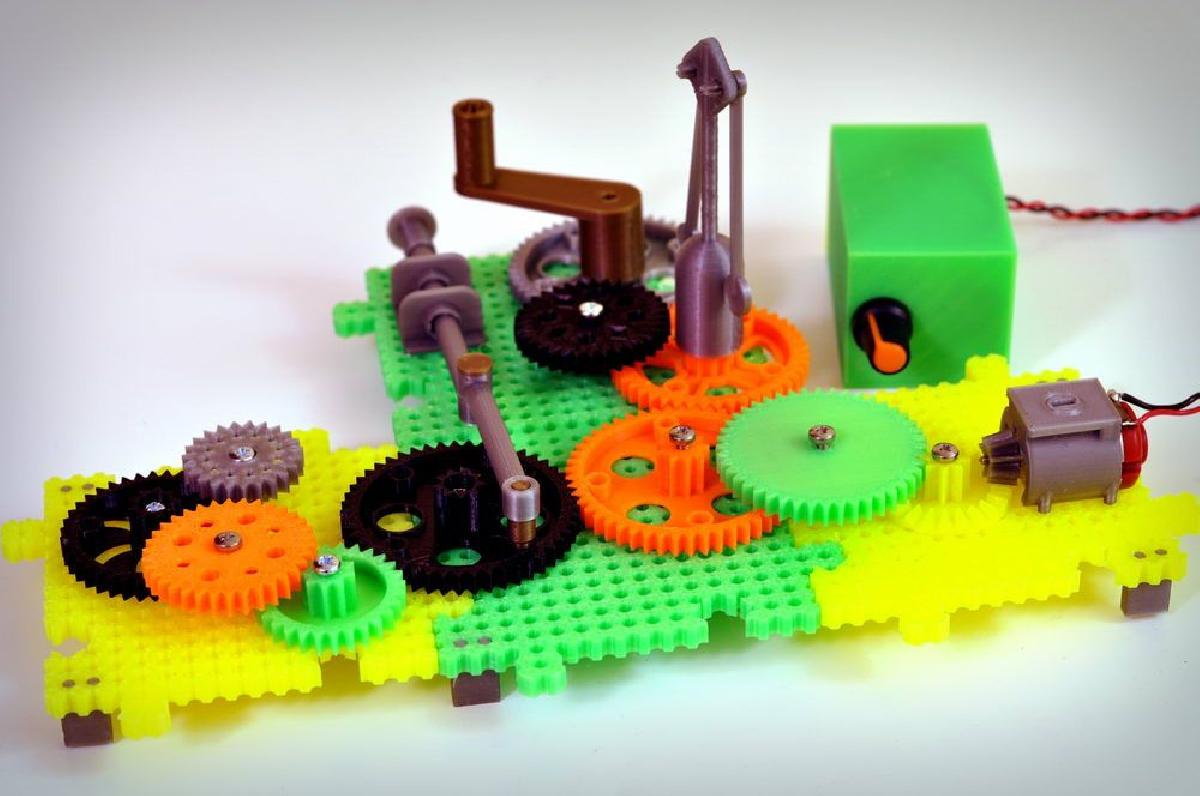

Crazy Cogs Conjunto de Brincar de Equipamento foi projetado para Impressora 3D. Eu queria experimentar com motores DC simples e de baixo custo e ver quao facil seria fazer meus proprios designs 3D para converter suas caracteristicas de alta velocidade e baixo torque em algo mais utilizavel. Entao, eu projetei este conjunto de experimento de engrenagens que permite posicionar e fixar varios tamanhos de engrenagens em uma placa matriz. Voce pode entao acionar a entrada com um motor DC comumente disponivel ou uma opcao de manivela. Eu adicionei um pistao linear como um dispositivo de saida e tambem uma coisa giratoria, mas isso e apenas um pouco de novidade.https://www.youtube.com/watch?v=2tM8FO0YgnIAs engrenagens tem varios diametros; 50, 45, 40, 35, 30, 25, 20 e 15 mmTodos eles tem uma engrenagem de fuso interno de 10 mm.As placas matriz de 8 x 8 cm tem furos M3 espacados a 5 mm.Use parafusos M3 x 20 mm para segurar as engrenagens no lugar. Eu tentei imprimir alguns pinos de 3 mm para isso, mas nao sao tao faceis de imprimir e eram muito fracos. Voce tambem pode imprimir os pes de espacamento que elevam as placas matriz para dar espaco embaixo para qualquer comprimento excessivo do parafuso ou se voce quiser segura-los com uma porca de 3 mm.O motor e comumente disponivel no eBay ou em sites internos chineses como Banggood. Ele tem 20 mm de largura x 15 mm de altura e mede 38 mm de comprimento a partir das extremidades do fuso. O fuso e de 2 mm. Basta pesquisar motor DC 3v e escolher os que tem formato mais eliptico e plano, nao os redondos.O controlador do motor DC e o suporte da bateria tambem sao facilmente obtidos de vendedores do eBay ou banggood.comPesquise:Controlador de Velocidade do Motor DC de Baixa Tensao 1.8V 3V 5V 6V 12V 2A PWMHa uma opcao para fixar o motor tanto horizontalmente com engrenagens conicas quanto verticalmente.Em uso, pode ser um pouco temperamental e pode travar as vezes, mas isso faz parte da diversao em faze-lo funcionar. Os parafusos M3 podem as vezes se apertar sozinhos se estiver rodando rapido, e a engrenagem pode se soltar, entao podem ser segurados com porcas M3 duplas. Eu criei reentrancias no ultimo design de engrenagem para acomodar as cabecas dos parafusos. Parafusos de 25 mm ou mais longos podem ser usados, se necessario.Dica: Apenas acione os aneis externos a partir de outros aneis externos ou os aneis internos de 10 mm. Ele precisa de muito torque se voce tentar acionar o anel interno de 10 mm a partir de um anel externo maior.As placas matriz parecem demorar uma eternidade para serem fatiadas. Eu uso Slic3r e precisa ser deixado por horas!Lista de STLsGearBase80mm.stl - placa base matriz de 8 x 8 cmBevelGear.stl - engrenagem conica de 30 cm e pinhao de acionamento para motorMotorHousing.stl - segura o motor na placa matriz horizontalmente (use com engrenagem conica)Motor90Bracket.stl - permite que o motor seja montado a 90° e usado com uma engrenagem de 10 mm regularPowerBox.stl - segura as baterias e o controlador do motor DC.Handle.stl - todas as partes para fazer a manivelaLinearPiston.stl - o eixo longo, biela, tampa de extremidade e suporte para o pistaoLinearPistonPins.stl - pinos para conectar a biela e o pistao juntos.Spinner.stl - tres partes para fazer a coisa giratoriaStandOff.stl - os pes para as placas matriz15mmGear.stl, 20mmGear.stl, 25mmGear.stl, 30mmGear.stl, 35mmGear.stl, 40mmGear.stl, 45mmGear.stl, 50mmGear.stlAs engrenagens. Imprima conforme necessario. Os tamanhos medios a grandes sao mais uteis. Estes sao um design posterior. As imagens mostram algumas engrenagens verdes simples, mas eu as atualizei para parecerem mais interessantes.Tudo e projetado para imprimir sem suportes. O preenchimento padrao de cerca de 20% normalmente esta bom, mas voce pode aumentar se necessario.Maio de 2021: Eu adicionei uma versao do girador, pois o original pode se mostrar um pouco apertado no centro das engrenagens, entao a V2 e cerca de 0,2 mm maior.

Baixar

O "Crazy Cogs - Conjunto de Brincar de Equipamento" é um projeto intrigante que se destaca na interseção entre design de produto, engenharia mecânica e impressão 3D. O arquivo é um convite à exploração das capacidades dos motores DC de baixo custo e suas aplicações práticas. Neste texto, iremos explorar em profundidade as várias dimensões deste projeto, compreendendo desde os conceitos fundamentais que sustentam sua criação até as intricadas especificações que o tornam único.

### Contexto do Projeto

O autor do arquivo, entusiasta do design 3D e da robótica, buscou uma maneira de combinar a alta velocidade e o baixo torque dos motores DC em um sistema que não só educa, mas também entretém. A busca pela interação prática e lúdica é o que diferencia este projeto de muitos outros, que muitas vezes se focam somente na estética ou funcionalidade técnica.

### Motor DC e Engrenagens

Os motores de corrente contínua (DC) são amplamente utilizados em diversas aplicações, desde pequenos dispositivos eletrônicos a robótica avançada. O motor DC utilizado neste projeto é descrito como um item comumente encontrado em marketplaces online, como o eBay e Banggood. Suas dimensões (20 mm de largura x 15 mm de altura) e especificações (fuso de 2 mm) tornam-no ideal para integração em um sistema de engrenagens projetado para ser leve e compacto.

As engrenagens são o coração do "Crazy Cogs". O conjunto inclui engrenagens de diversos tamanhos (15 mm a 50 mm de diâmetro), todas projetadas com um furo interno de 10 mm. Este cuidado no design assegura que as engrenagens são facilmente intercambiáveis, permitindo ao usuário explorar diferentes combinações e configurações. Essa variabilidade é particularmente útil em um contexto educacional, onde a experimentação é fundamental para o aprendizado.

### Placas Matriz e Fixação

As placas matriz, com dimensões de 8 x 8 cm, foram projetadas para facilitar a montagem e a fixação das engrenagens. Os furos M3, espaçados em 5 mm, permitem a utilização de parafusos M3 x 20 mm para prender as engrenagens no lugar. A ideia de utilizar parafusos em vez de pinos impressos é também uma resposta a desafios práticos de impressão 3D e resistência mecânica. É a pragmática abordagem do autor que faz seu design se destacar.

Os pés de espaçamento, que podem ser impressos e utilizados para elevar as placas matriz, também apresentam um aspecto interessante do design. Eles garantem que haja espaço suficiente para parafusos ou outras peças que possam se estender para além da montagem base, prevenindo possíveis obstruções e facilitando o funcionamento.

### Complexidade da Impressão

Um desafio notável no processo de impressão deste conjunto é o tempo necessário para fatiar as placas matriz. Como mencionado pelo autor, a utilização de softwares como o Slic3r pode ser demorada, com o fatiamento levando várias horas para ser concluído. Esse aspecto nos lembra da paciência necessária no mundo da impressão 3D, onde tempo e precisão andam de mãos dadas.

Outro ponto importante é que todas as peças foram projetadas para serem impressas sem suportes. Embora isso simplifique o processo de impressão, o autor recomenda um preenchimento padrão de cerca de 20%, que é um excelente compromisso entre resistência e economia de material. Para quem busca uma qualidade superior na impressão, aumentar o preenchimento pode ser uma opção.

### Utilização do Conjunto

A opção de acionar as engrenagens com um motor DC ou uma manivela acrescenta um elemento de interatividade ao projeto. A diversão é garantida, tanto para aqueles que estão aprendendo sobre mecânica e engrenagens quanto para os que simplesmente desejam explorar a robótica de maneira lúdica.

É importante notar que, apesar de ser um projeto acessível, o simples uso das engrenagens pode levar a travamentos ou a necessidade de ajustes constantes, o que, segundo o autor, é parte da diversão. Por exemplo, os parafusos podem se soltar durante o uso, especialmente em rotações rápidas. Isso demanda uma atenção cuidadosa do usuário para garantir o correto funcionamento do sistema.

### Peças e Componentes

As peças disponibilizadas no projeto incluem uma variedade de componentes essenciais que tornam a montagem eficiente e intuitiva. Por exemplo:

- **GearBase80mm.stl**: Placa matriz de 8 x 8 cm.
- **BevelGear.stl**: Engrenagem cônica adaptada para o motor.
- **MotorHousing.stl**: Suporte do motor na posição horizontal.
- **PowerBox.stl**: Estrutura que abriga as baterias e o controlador do motor.
- **LinearPiston.stl** e **Spinner.stl**: Elementos adicionais que proporcionam mais funcionalidades ao projeto.

Essas peças, criadas com atenção aos detalhes e à facilidade de montagem, ajudam a facilitar um aprendizado prático sobre a mecânica dos motores e engrenagens.

### Educação e Aprendizagem Prática

Um dos aspectos mais impactantes deste projeto é sua capacidade de servir como uma ferramenta educacional. Ele permite que iniciantes em robótica, engenharia e design experimentem conceitos complexos de forma visual e tátil. Não só os usuários aprendem sobre a operação de motores e engrenagens, mas também desenvolvem habilidades de resolução de problemas à medida que ajustam e modificam o design para atender às suas necessidades.

Além disso, o projeto estimula a criatividade e a inovação. Um usuário poderia não só montar o sistema básico, mas também explorar a adição de novos componentes ou a alteração de engrenagens e configurações para personalizar a experiência.

### Conclusão

O "Crazy Cogs - Conjunto de Brincar de Equipamento" não é apenas um projeto de impressão 3D; é um convite à experimentação e à aventura no mundo da mecânica e da robótica. O autor conseguiu unir criatividade e funcionalidade, proporcionando uma experiência rica que transcende o simples ato de montar peças.

Através de um design consciente, atenção aos detalhes e uma abordagem educacional, este projeto destaca-se como um excelente exemplo de como as tecnologias modernas, como a impressão 3D, podem ser utilizadas para fomentar aprendizado, criatividade e diversão. Ao incentivar a exploração prática de conceitos teóricos, este conjunto de brincar não só entretém, mas também educa, preparando os usuários para desafios futuros no emocionante campo da engenharia e da tecnologia.
