CR 10 Ultimate Z Box: A corrente de arrasto ideal + suporte para amortecedor do motor de passo do eixo X + solucao de gerenciamento de cabos
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D CR 10 Ultimate Z Box: A corrente de arrasto ideal + suporte para amortecedor do motor de passo do eixo X + solucao de gerenciamento de cabos
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

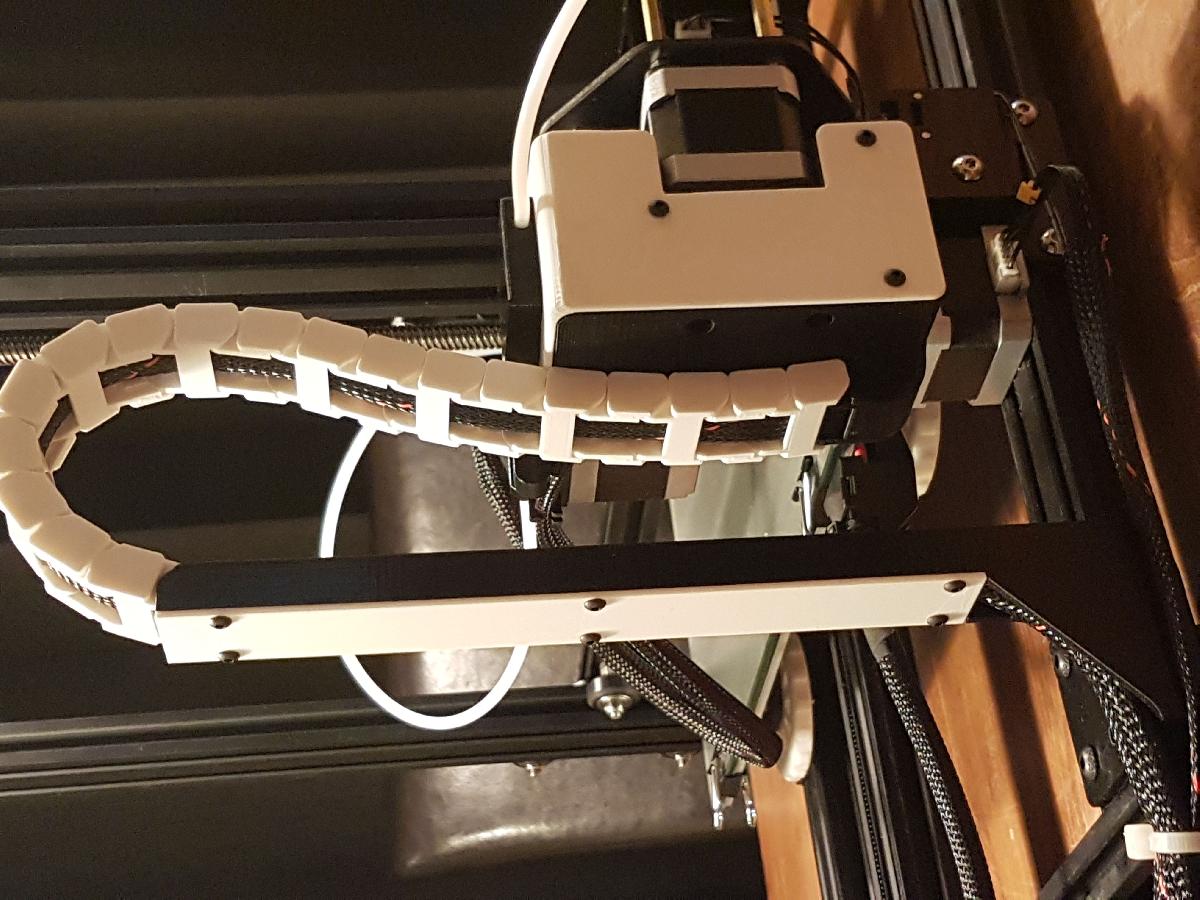

CR 10 Ultimate Z Box: A corrente de arrasto ideal + suporte para amortecedor do motor de passo do eixo X + solucao de gerenciamento de cabos foi projetado para Impressora 3D. Esta e a minha versao 1.0 do meu Z-box Ultimate para a Crealitly CR-10. Combina minha ideia do suporte para o amortecedor duplo X com o design da corrente de arrasto de stevenfayers.Atualmente impresso em um design bicolor branco e preto, mas, claro, qualquer cor pode ser usada.O design 1.0 tem as seguintes caracteristicas: Corrente de arrasto Suporte para amortecedores duplos XSistema de gerenciamento de cabosSensor de filamentoLED do hotendEm breve, adicionarei uma tampa sem suporte para o sensor de filamento, mas com guia de filamento.Algumas caracteristicas sao opcionais. Recomendo este mod para pessoas que tem conhecimento (muito basico) de eletronica. Dependendo das caracteristicas que voce vai usar, voce precisara fazer algumas soldagens basicas. Nao testei com o kit de extensao de fios, entao nao tenho certeza se se encaixara no meu design. Pessoalmente, prefiro cortar os fios e estende-los com um pouco de fio AWG24 extra. Basta solda-lo e adicionar um pouco de termorretratil.O que voce precisara imprimir: 1 peca Z-Box_Housing_V1.0.stl1 peca Z-Box_Cover_V1.0.stl1 peca Filament_Sensor_V1.0.stl9 pecas Dragchain_A_type_V1.0.stl9 pecas Dragchain_B_type_V1.0.stl1 peca Bottom_Bracket_V1.0.stl1 peca Bottom_Bracket_cover_V1.0.stlAlem dessas pecas impressas, voce precisara dos seguintes materiais:11 pecas de parafusos M3x12 (mais curtos tambem podem funcionar)4 pecas de parafusos M3x8 2 pecas de parafusos M3x62 pecas de amortecedores NEMA17 (6mm de espessura)4 pecas de parafusos M3x5 (geralmente fornecidos com os amortecedores)2 pecas de parafusos M3x40 (para montagem do 2º amortecedor no motor de passo)2 pecas de M5x50 (opcional, os parafusos originais sao apenas 3-4mm curtos, mas funcionam)4 pecas de porcas M5 com cabeca de martelo.4 pecas de parafusos M5x8Eletronica opcional para o sensor de filamentoInterruptor de limite de uso geral. Disponivel no aliexpress. Confira as fotos.Fio fino para conectar o interruptor. Eletronica opcional para LED do hotend.1 peca de LED de 5mm, vermelho, 20mA1 peca de resistor aproximadamente 600 ohm (qualquer coisa entre 500 e 1000 serve)Eletronica opcional para terminal do hotendUm total de 2x8 posicoes de terminal de parafuso PCB com passo de 5,08 mmPCB prototipo com furos de passo de 2,54m e tamanho minimo de 50mm x 25mmMontagem da caixa:1) Remova o motor de passo (se voce ja tiver um amortecedor unico, avance para a etapa 4)2) Coloque o amortecedor na frente do motor de passo usando os parafusos fornecidos3) Use parafusos de distancia de latao para montar o motor de passo. Os outros 2 parafusos de distancia nao sao necessarios4) remova 2 parafusos da parte de tras do motor de passo e use parafusos M3x40 para montar o amortecedor5) Aperte os parafusos das rodas V-slot para que a porca fique solta, ou substitua por M5x50.6) Monte o Z-box no motor de passo usando os parafusos + porcas da roda V, e monte o amortecedor com M3x6 no Z-box (ha furos na parte de tras para esse proposito) Montagem do suporte inferior:1) use cabecotes de martelo + parafusos M5x8 para montar na estrutura. Veja as fotos para a posicao2) o furo ao lado da cama pode ser usado para passar os cabos do motor de passo ZMontagem da corrente de arrasto:1) Recomendo fortemente usar mangueiras trancadas ao redor dos fios na sua corrente de arrasto.2) Coloque todos os fios na caixa Z na posicao correta. Voce precisara cortar o cabo do hotend.3) Conecte os links do tipo A e B ao redor do cabo comecando no link integrado da corrente de arrasto da caixa Z. Alterne entre os tipos A e B para fechar a corrente. Deve funcionar muito suavemente. Se nao funcionar, voce pode ter conectado os links errados entre si.4) conecte o ultimo link ao suporte inferior.Gerenciamento de cabos1) O cabo do extrusor passa pelo furo quadrado na frente do conector do motor de passo2) O cabo do interruptor de limite X passa pelo furo quadrado perto da parte inferior.3) O cabo do hotend passa pelo furo redondo de 11mm e deve ser passado por baixo da PCBQuando terminar, use um laco de cabo na parte inferior do Z-box para prendero cabo no lugar.Terminal de conexao do hotend:1) Corte a PCB para um tamanho de 50mm x 25mm (os 25mm podem ser um pouco mais ou menos)2) Faca 2 linhas de 8 conectores e solde-os na PCB de costas para frente3) Use solda (e fio) para conectar os terminais juntos como mostrado na foto4) Coloque a PCB na caixa. Se nao couber, lixe um pouco.5) Recomendo marcar as conexoes com um adesivo ou caneta marcadora.6) Conecte os fios que vem da corrente de arrasto ao lado de tras do bloco de terminais7) Conecte os fios que vem do hotend ao lado da frente do bloco de terminais.Os fios do termistor (branco) nao tem polaridadeOs fios do hotend (vermelho) tem polaridade, mas troca-los nao faz diferenca. Os fios do ventilador tem polaridade e devem ser conectados corretamente.LED do hotend1) Corte os pinos do LED para aproximadamente 10mm2) Solde o resistor a 1 dos pinos. 600 ohm e um bom valor. Aumente o valor para menos luz3) Solde fios ao outro pino do LED e ao outro lado do resistor. 10cm e suficiente.4) Use material isolante (como termorretratil) para cobrir quaisquer condutores expostos5) Conecte a parte de tras do bloco de terminais de parafuso no fio do hotend.4) Empurre o LED para dentro do furo na frente. Use cola se necessario. Os LEDs tem polaridade, entao se o LED nao funcionar enquanto o hotend estiver aquecendo, tente trocar os fios no bloco de terminais. Se isso nao funcionar, voce provavelmente tem uma conexao ruim ou o hotend nao esta aquecendo. Sensor de filamento1) Passe o fio/cabo que vem da corrente de arrasto atras do bloco de terminais2) Passe o fio/cabo pelo furo quadrado na tampa do Z-box3) Passe o fio/cabo pelo furo quadrado no sensor de filamento e por baixo da ponte4) Solde os fios ao pino normalmente aberto e ao terminal comum.5) use 4 pecas de parafusos M4x8 para montar o sensor na tampa do Z-box6) Coloque dois comprimentos de tubo PTFE em ambos os lados do sensor. E importante que voce os coloque completamente (8mm e 18mm) ou o filamento desgastara o sensor. Dependendo do desempenho da sua impressora, pode ser dificil coloca-los. Se for o caso, alise cuidadosamente os furos com uma pequena chave de fenda ou um longo parafuso M3. Se o PTFE estiver muito solto, use um pouco de cola.O interruptor de limite utilizado e o tipo mais padrao que consegui encontrar no Aliexpress. Confira as fotos para mais informacoes.Minha CR-10 nao tem um sensor de filamento original. Vou conecta-lo ao meu Raspberry Pi rodando octoprint em uma fase posterior. No meu caso, usarei o pino NO (normalmente aberto), mas nao sei se o sensor original pode ser conectado como NC (normalmente fechado).Pode haver tambem a necessidade de alguns resistores dependendo do que voce esta usando agora. Copie o design original ou use essa PCB removendo o interruptor e solde o novo interruptor de limite a ela usando alguns fios.Existem kits disponiveis para adicionar um sensor desse tipo a placa-mae original da CR-10 (nao S). Acredito que esses poderiam funcionar com uma pequena modificacaoNao vou aconselha-lo sobre como implementar a saida do sensor na sua CR-10.
