Sobre o objeto 3D CR 10 Mod Tensor do eixo X

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

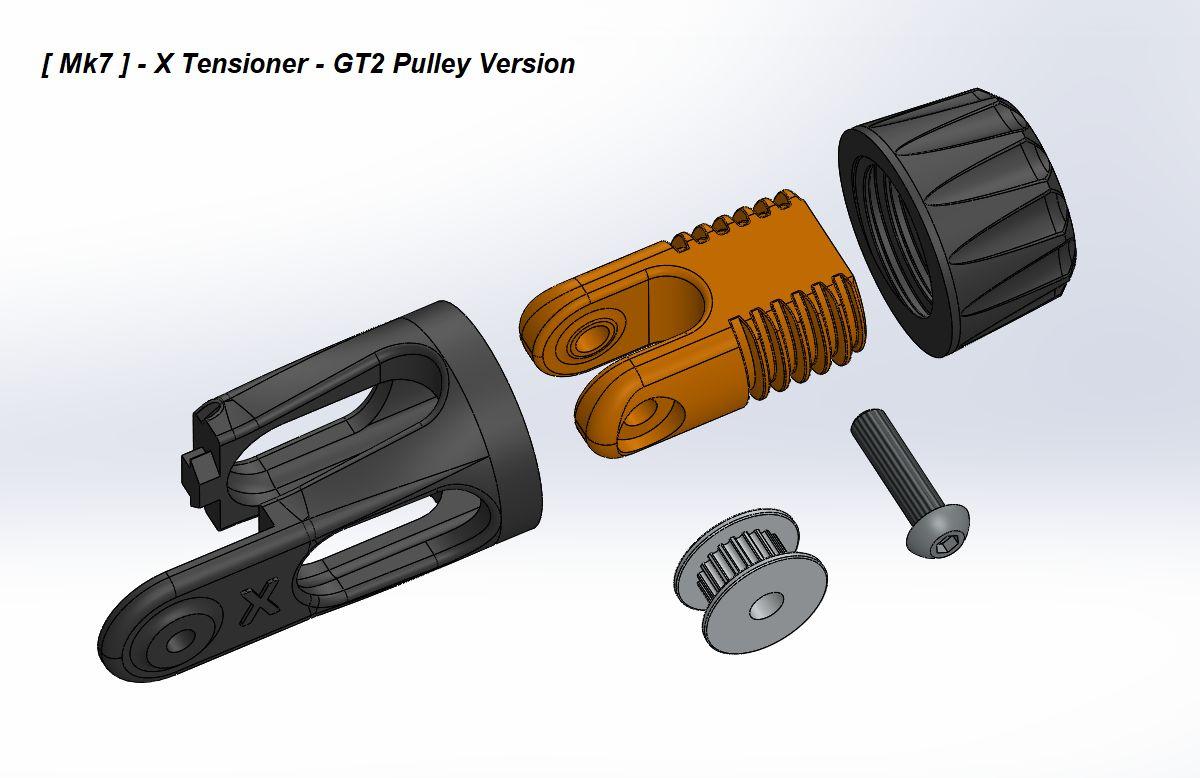

CR 10 Mod Tensor do eixo X foi projetado para Impressora 3D. Atualizacao de 02/06/2019 ATUALIZACAO MAJOR Tensionador X para CR-10 / CR-10S Versao Mk7 Atualizado o sistema de guia e simplificados todos os modelos Unificados as dimensoes dos parafusos (com minhas outras versoes de tensionador) Modificada a posicao minima de tensionamento da correia (para correias curtas) Levemente aumentadas as tolerancias em comparacao com modelos anteriores Adicionado um novo botao em forma, mais chique do que a versao anterior. Dicas de Impressao : Corpo --> Imprimir na Vertical (melhor com suportes, mas nao estritamente necessario) Parafuso --> Imprimir Horizontalmente, deitado na face plana Botao --> Imprimir na Vertical (Sem suportes Necessarios) Requisitos de Hardware : Para a Versao OEM : 1 Parafuso M8x25 2 Rolamentos F688Z 1 Parafuso M4x8 (Cabeca de Botao) + Adaptador, ou o parafuso M8 OEM 1 Porca T M4 NOTA : A versao do parafuso OEM foi preparada devido ao pedido de alguns usuarios, mas nao recomendei seu uso devido a possiveis problemas de fraqueza.! Para a Versao GT2 : 1 Polia GT2 20T 1 Parafuso M3/M4/M5 x20 (de acordo com os rolamentos da Polia) 1 Parafuso M4x12 (Cabeca de Botao) 1 Porca T M4 Sistema de fixacao : 1 parafuso M4x8 1 porca t M4 Os modelos sao projetados para o material declarado abaixo. Nota : Todas as pecas foram testadas e se encaixam corretamente. Se voce nao conseguir encaixar as pecas apos a impressao, voce esta fazendo algo errado! (Desculpe pessoal, mas estou cansado de comentarios de pessoas que nao conseguem imprimir e culpam os modelos...) Atualizacao de 15/09/2020 Modelos Atualizados para a Versao Mk8, O corpo tambem pode se encaixar em Polias Gates de 10 mm de largura. Adicionado Parafuso para Polia Gates GT2 20T. Aproveite O tensionador foi projetado para o CR-10 (e versoes relativas), mas tambem pode ser usado para a Ender3 e impressoras similares que utilizam perfis de slots V 2020. Aproveite Apoie minhas Criacoes : Compre-me uma Cerveja! Creditos : fooyabt - fessyFOOs Yet Another Belt Tensioner por Fessyfoo estao licenciados sob a Creative Commons - Atribuicao - Nao Comercial - Compartilhar Igual

Baixar

### Modelo 3D para Impressão 3D: Tensionador do Eixo X para CR-10

A impressão 3D revolucionou a maneira como projetamos, fabricamos e interagimos com objetos físicos. Em meio a essa revolução, componentes como o tensionador do eixo X para impressoras 3D são exemplos claros de como pequenos aprimoramentos podem impactar significativamente a eficiência e a qualidade do processo de impressão. Neste artigo, discutiremos o modelo 3D denominado "CR-10 Mod - Tensor do eixo X", sua descrição, características, recomendações de impressão, necessidades de hardware e muito mais.

#### Descrição do Modelo

O arquivo "CR-10 Mod - Tensor do eixo X" é uma atualização essencial para proprietários da impressora 3D CR-10 e suas variantes (como o CR-10S). Criado pelo autor conhecido como fooyabt, a atualização mais recente foi feita em 15 de setembro de 2020 e aborda melhorias significativas em relação a versões anteriores. O tensionador é projetado para aprimorar a tensão da correia de tração em impressoras FDM, garantindo que o eixo X funcione de forma eficiente e precisa. O modelo é compatível com as polias GT2 e também pode ser adaptado para máquinas como a Ender 3, que utiliza perfis de slots V 2020.

#### Atualizações e Melhorias

As atualizações mais marcantes do modelo incluem:

1. **Sistema de Guia Atualizado**: A versão Mk7 do tensionador apresenta um sistema de guia totalmente revisado, o que facilita a instalação e o funcionamento do mecanismo.

2. **Tolerâncias Melhoradas**: As tolerâncias foram aumentadas levemente em comparação com modelos anteriores, permitindo um encaixe mais confortável e uma maior durabilidade das peças impressas.

3. **Posição de Tensionamento Modificada**: A posição mínima de tensionamento da correia foi ajustada para permitir o uso de correias mais curtas, proporcionando maior flexibilidade no manuseio da máquina.

4. **Design Estético Aprimorado**: Um novo botão em forma e esteticamente mais agradável foi introduzido, realçando o aspecto visual do tensionador e tornando-o mais amigável ao usuário.

Essas melhorias visam não apenas a funcionalidade do tensionador, mas também a sua facilidade de instalação e uso, respeitando as necessidades e os comentários da comunidade de usuários.

#### Dicas de Impressão

Para garantir que as peças sejam impressas adequadamente, o autor oferece algumas dicas específicas:

1. **Corpo do Tensionador**: O corpo deve ser impresso na vertical. É recomendado usar suportes, mas não é estritamente necessário. A impressão vertical pode proporcionar um acabamento superior.

2. **Parafuso**: Deve ser impresso horizontalmente, posicionado deitado na face plana. Isso ajuda a garantir que os detalhes do parafuso sejam bem definidos.

3. **Botão**: O botão deve ser impresso na vertical, sem a necessidade de suportes, pois o design permite uma boa estabilidade durante a impressão.

Essas orientações são cruciais para obter peças que se encaixem perfeitamente e funcionem como desejado.

#### Requisitos de Hardware

Para utilizar o tensionador corretamente, alguns componentes adicionais são necessários:

- **Versão OEM**:
- 1 Parafuso M8x25
- 2 Rolamentos F688Z
- 1 Parafuso M4x8 (com adaptador para cabeçote de botão ou um parafuso M8 OEM)
- 1 Porca T M4

- **Versão GT2**:
- 1 Polia GT2 20T
- 1 Parafuso M3/M4/M5 x20 (dependendo dos rolamentos da polia)
- 1 Parafuso M4x12 (para cabeçote de botão)
- 1 Porca T M4

#### Montagem e Instalação

Após a impressão das peças, a montagem do tensionador é um processo que deve ser feito com precisão. É importante seguir as instruções e utilizar os parafusos e porcas corretos para montar o tensionador. O usuário deve garantir que todas as peças estejam correctamente alinhadas para evitar problemas durante a operação da impressora.

Além disso, o sistema de fixação requer um parafuso M4x8 e uma porca T M4. Assim que todas as peças estiverem montadas, o tensionador deve ser testado com a correia para garantir que a tensão correta é aplicada.

#### Potencial de Utilização

Embora projetado inicialmente para a linha de impressoras CR-10, essa atualização do tensionador do eixo X tem potencial para ser utilizada em uma variedade de impressoras 3D que compartilham características semelhantes, incluindo, mas não se limitando a:

1. **Ender 3:** Essa popular impressora de baixo custo se beneficia enormemente do tensionador, melhorando a qualidade e a precisão das impressões.

2. **Impressoras com Perfis de Slots V 2020:** A versatilidade do modelo permite que ele seja utilizado em diversas impressoras que compartilham esse design estrutural.

3. **Impressoras Personalizadas:** Para usuários que constroem suas próprias impressoras 3D, a capacidade de adaptar o tensionador a diferentes configurações pode ser inestimável.

#### Conclusão

O modelo 3D "CR-10 Mod - Tensor do eixo X" é uma contribuição significativa para a comunidade de impressão 3D, oferecendo melhorias que agregam valor ao desempenho das impressoras. Ao proporcionar um melhor controle sobre a tensão da correia, este tensionador não apenas facilita a operação das impressoras, mas também atende às demandas de uma base de usuários em constante evolução.

Além disso, a ampla compatibilidade do tensionador com diferentes modelos de impressoras significa que os usuários têm uma solução acessível e eficaz para melhorar suas máquinas. Produzido com um design pensativo e prático, o tensionador demonstra que pequenos ajustes em projetos podem levar a melhorias substanciais em eficiência e qualidade de impressão.

Com a crescente popularidade da impressão 3D e o contínuo desenvolvimento de peças e upgrades, a comunidade deve continuar a incentivar a inovação e o compartilhamento de recursos, como é o caso do tensionador do eixo X de fooyabt. Se você está procurando melhorar sua impressora 3D, considere experimentar com esse modelo de tensionador e descubra o impacto que ele pode ter em seus próximos projetos de impressão.
