Sobre o objeto 3D CR 10 Drive Direto [AIO EVO][TITAN][TOUCH MI/BLTOUCH][5015][PASSO CILINDRICO]

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

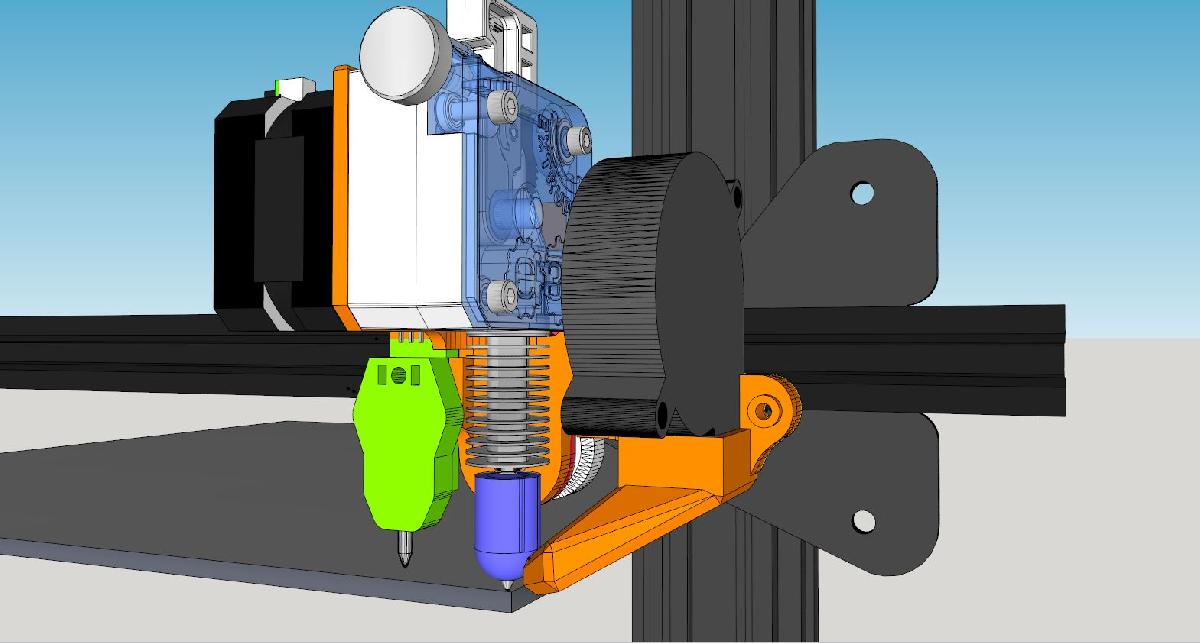

CR 10 Drive Direto [AIO EVO][TITAN][TOUCH MI/BLTOUCH][5015][PASSO CILINDRICO] foi projetado para Impressora 3D. Para aqueles que desejam me agradecer pelo trabalho realizado... Meu Paypal... Obrigado!https://paypal.me/hebign3DSuporte DirectDrive CREALITY CR-10(S):Hotend: AIO EVOExtrusora: TitanNivelamento automatico: Touch-Mi / BLTouchMotor Pancake: (E3D)Ventilador: 5015Recomendo tambem fortemente o uso da minha versao do suporte de ventilador para o AIO EVO, o original sendo... voce sabe do que estou falando...https://www.thingiverse.com/thing:3021776Edicao 04/01/2019:Novo difusor, mais preciso, suportes integrados ao STL via MeshMixerEdicao 04/07/2018:Adicao de uma versao compativel com BLTouch.Edicao 18/04/2018:O suporte de ativacao do Touch-Mi deve ser obrigatoriamente acompanhado do novo suporte endstopX para se encontrar na posicao correta.Adicao tambem de uma colar que impede o ima de sair do suporte.O Pancake e importante, pois se voce optar por um nema17 como o original, o Nema17 tocara o suporte do EndStopX!Testado com motor stepper pancake E3D de 25.7mm de comprimento para a parte do bloco do motor.Para a instalacao do Touch-Mi, dobre os pinos de conexao na horizontal para que o conector do cabo passe por baixo do Pancake na horizontal.A fixacao do suporte global e feita atraves dos tres parafusos de fixacao dos rolamentos do carro, nenhum ajuste necessario. Apenas lembre-se de colocar o parafuso de baixo com a cabeca do lado dos rolamentos e a porca do lado do hotend, e o inverso para os de cima.Disponibilizacao de uma captura de tela mostrando as medidas entre o bico e o Touch-Mi para facilitar a configuracao do Marlin, conforme especificado no manual de instalacao de HotEnds.fr.Se voce tiver ideias de melhorias ou outras, nao hesite em deixar um comentario, irei responder com prazer!
