Sobre o objeto 3D Cortina automatica RollOn

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

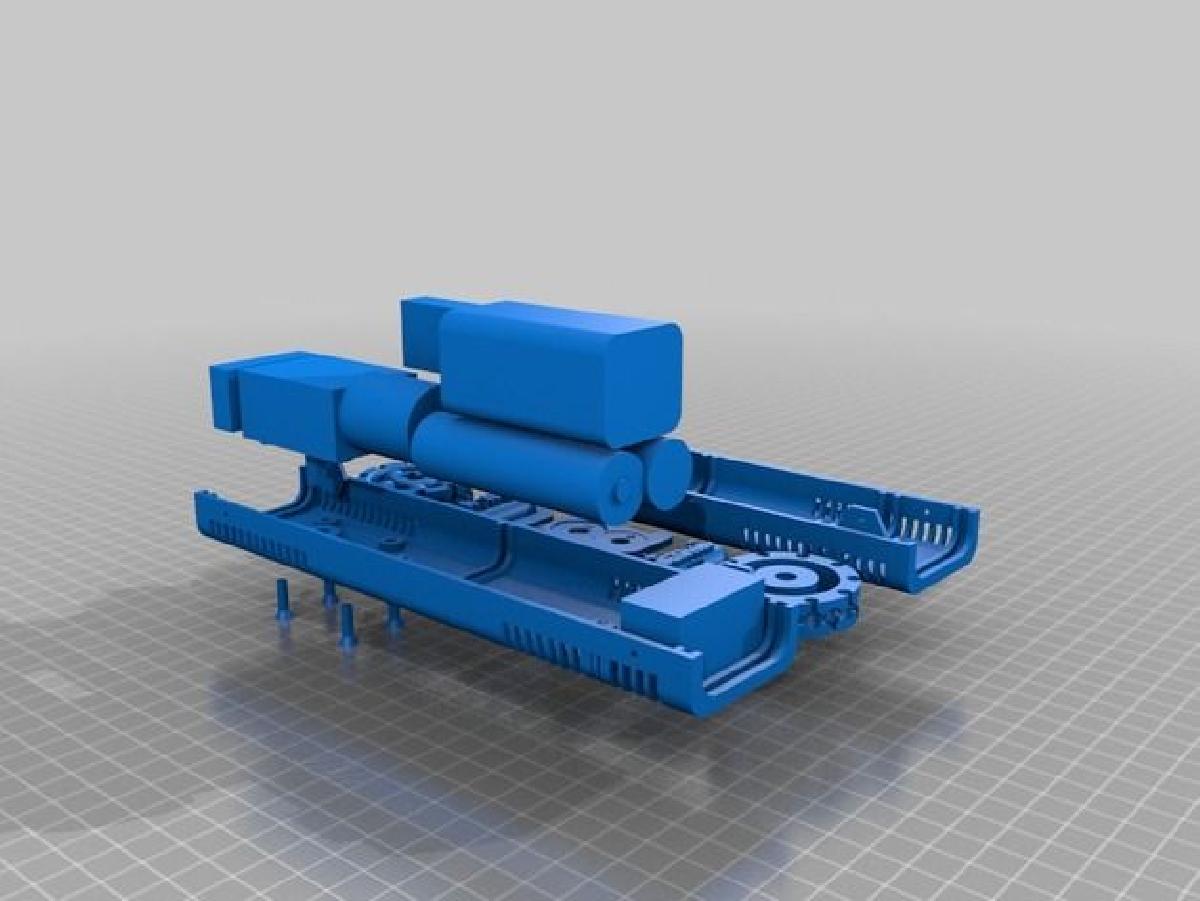

Cortina automatica RollOn foi projetado para Impressora 3D. Controle automatico de persianas tipo RollOn. : a e r o n a v i l l e s : .Por FDRPR@201610baseado no motor redutor 12V@6rpm:http://www.banggood.com/12V-6rpm-Reversible-High-torque-Turbo-Worm-Geared-Motor-DC-motor-GW370-p-1046052.htmlcaixa impressa em 3D && engrenagem:123Design: aeronavillesthingiverse: [email protected]:√ Havendo luz natural as cortinas (RollOn) permanecem abertas;√ Ao entardecer as cortinas (RollOn) abaixam automaticamente (~2min);√ Ao amanhecer as cortinas (RollOn) sobem automaticamente (~2min);√ Pode funcionar como servo-motor de um sistema automatizado;√ Botoes de subida "UP" e descida "DOWN" manualmente das cortinas para um suave ajuste (OBS: fica nesta posicao temporaria por 10 x o tempo de ajuste - ou seja, se sua cortina fecha completamente em 2min, entao o ajuste temporario e de 20min);√ Antes de se ligar o RollOn deve-se baixar completamente as cortinas e fixa-lo em seu lugar, tomando-se o cuidado para encaixar o puxador do lado "baixar" no sentido horario do motor redutor;√ Ao se aplicar energia (ligar) o sistema entra em modo de aprendizado:√ Verifica os botoes "UP" && "DOWN" (por ≈2s) - pressionando brevemente para saber se funcionam adequadamente;√ Verifica o nivel de luz ambiente (por ≈2s) - basta tampar o sensor para verificar sua operacionabilidade - o LED deve flutuar seu brilho;√ A seguir deve-se pressionar e manter pressionado o botao "UP" ate que as cortinas estejam em sua posicao totalmente abertas - pode-se abaixar momentaneamente atraves do botao "DOWN" para um melhor ajuste;√ Aguarde ≈10s sem pressionar qualquer botao para sair do modo aprendizado (ou por 'default' sai automaticamente em ≈3min);√ Se por acaso ignorou o modo aprendizado, entao o tempo de subir e descer as cortinas ficam em aproximadamente 1min;√ OBS": RollOn ainda em desenvolvimento - utilize por sua conta e risco! (Eu agarantcho!! :)// Controle automatico tipo Roll On. : a e r o n a v i l l e s : .Por FDRPR@201610baseado no motor redutor 12V@6rpm:http://www.banggood.com/12V-6rpm-Reversible-High-torque-Turbo-Worm-Geared-Motor-DC-motor-GW370-p-1046052.htmlcaixa impressa em 3D && engrenagem:123Design: aeronavillesthingiverse: [email protected] funciona:√ Com luz natural a cortina permanece aberta (RollOn Up);√ Ao entardecer a cortina (RollOn) desce (~2min);√ Ao amanhecer a cortina (RollOn) sobe automaticamente (~2min);√ Pronta para servo-assistida de um sistema automatizado existente - ou nenhum;√ Botao manual "UP" && "DOWN" para ajuste suave das cortinas (OBS: fica nessa posicao por aprox. 10 x TEMPO, depois retorna ao automatico - ou seja, se TEMPO e 2min entao temporario e 20min.);√ Antes de ligar, as cortinas devem estar na posicao BAIXADA && fixe o RollOn em sua posicao com velcro ou outros meios, tomando cuidado para que BAIXAR seja no sentido horario do motor;√ Ao ligar (ON), o sistema entra em 'modo de aprendizado':√ Verifique os botoes "UP" && "DOWN" (≈2s) - pressione brevemente para verificar se esta funcionando corretamente;√ Verifique o nivel de luz (≈2s) - apenas tampe-o para ver as alteracoes de brilho do LED;√ Em seguida, pressione "UP" ate a posicao totalmente aberta da cortina - apenas pressione "DOWN" para um melhor ajuste;√ Aguarde ≈10s sem tocar em qualquer botao para sair do 'modo de aprendizado' ('default' sai em ≈3min);√ Se voce perder 'modo de aprendizado' entao TEMPO ≈1min (o tempo para subir && descer as cortinas sao os mesmos);√ OBS": RollOn ainda esta em desenvolvimento - cuide do seu proprio risco & desafio :)*/

Baixar

O arquivo "Cortina Automática RollOn" é um projeto de controle automatizado para persianas do tipo RollUp, desenvolvido por um autor identificado como aeronavilles. O sistema utiliza um motor redutor de 12V a 6rpm, que é fundamental para a automação das cortinas.

### Características do Modelo
- **Funcionamento Autônomo:** A cortina permanece aberta durante a luz natural e desce automaticamente ao entardecer, retornando à posição de subida ao amanhecer. O tempo estimado para esse movimento é de aproximadamente 2 minutos.
- **Controle Manual:** O sistema conta com botões de subida ("UP") e descida ("DOWN") que permitem um ajuste manual, temporariamente permitindo que a posição seja mantida por um tempo aumentado (10 vezes o tempo de ajuste, por exemplo, 20 minutos se o ajuste leva 2 minutos).

### Instalação
Antes de energizar o RolOn, é necessário que as cortinas estejam completamente baixadas. O sistema deve ser fixado na posição correta, certificando-se de que o puxador do lado de abaixar esteja corretamente orientado em relação ao motor.

### Modo de Aprendizado
Ao ser ligado, o sistema entra em um modo de aprendizado:
1. **Verificação dos Botões:** O sistema verifica a funcionalidade dos botões "UP" e "DOWN".
2. **Nível de Luz Ambiente:** O sistema faz uma verificação do nível de luz ambiente e se adapta a ele, permitindo que o LED mostre variações de brilho ao tapar o sensor.
3. **Ajuste Inicial:** O usuário precisa manter pressionado o botão "UP" até que as cortinas cheguem à posição completamente abertas, podendo ajustar momentaneamente com o botão "DOWN".

### Observações
- O projeto indica que "RollOn" ainda está em desenvolvimento, e os usuários devem estar cientes dos riscos de utilização.
- O autor sugere precauções ao usar o sistema, deixando claro que qualquer adaptação ou utilização deve ser feita por conta do usuário.

### Conclusão
O modelo "Cortina Automática RollOn" oferece uma solução interessante para automatizar a abertura e fechamento de cortinas, combinando tecnologia confortável com a conveniência de um sistema de controle remoto. Esse tipo de projeto representa a crescente popularidade da automação residencial, permitindo maior controle sobre a iluminação e privacidade em casa.
