Sobre o objeto 3D Cortadora a laser

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

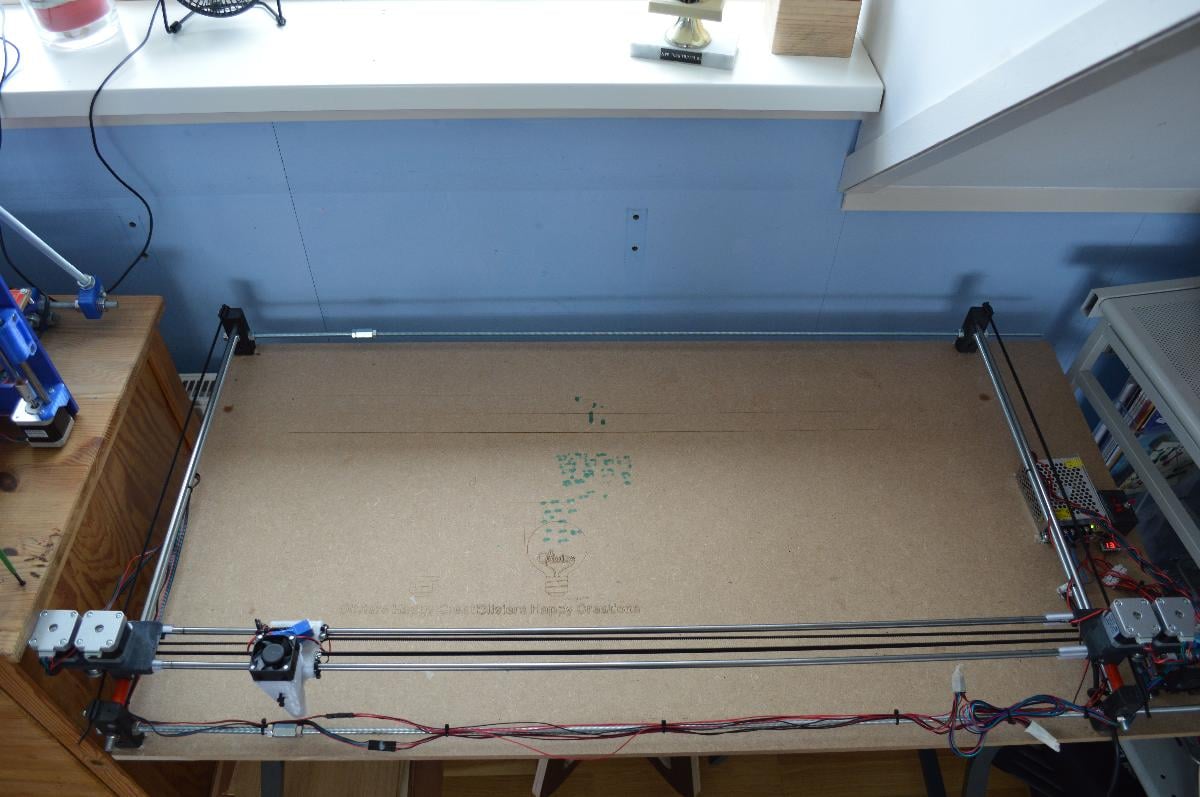

Cortadora a laser foi projetado para Impressora 3D. https://youtu.be/G8OwHd9dJJ4Um cortador a laser que utiliza apenas 3 pecas diferentes impressas em 3D.O design e baseado em nossa "grande plotter" e na "pintura autorretratante". A cabeca do laser e sem fio. A energia para a cabeca do laser e fornecida atraves das hastes lisas.Para a montagem voce precisara de:4x Suporte de eixo linear2x Carrinho1x Suporte do laser4x Motor de passo Nema 174x Haste lisa de 8mm (o comprimento fica a seu criterio (max. 1 metro recomendado))4x Haste roscada M8 (o comprimento fica a seu criterio (max. 1 metro recomendado))8x Rolamento linear LM8UU16x Porca M83x Conjunto de correia de sincronismo com polia (o comprimento depende da haste que voce escolher)1x Laser de 12mm (http://www.banggood.com/1000mw-Bluish-Violet-Laser-Head-Parts-405nm-For-Engraver-DIY-Engraving-Machine-p-1092171.html)1x Adaptador de 12V para 5V (usamos um carregador de carro/celular)2x Ventilador de 40mm (um para o laser e um para o controlador)1x Fonte de alimentacao (12V 5A)1x Escudo GRBL v3 + Arduino Uno (outros controladores relacionados a CNC devem funcionar)e os fios para alimentar os drivers de passo, a placa controladora, a fonte de alimentacao e um cabo USB.
