Sobre o objeto 3D Cortador de Espuma CNC XY UV II

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

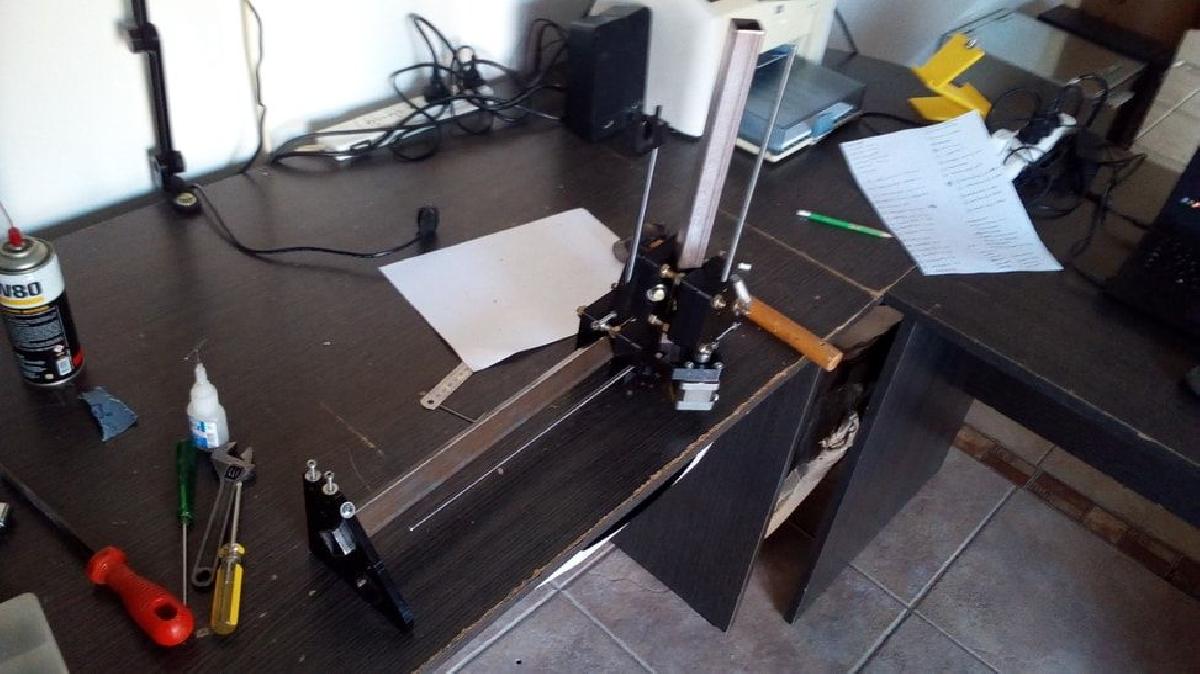

Cortador de Espuma CNC XY UV II foi projetado para Impressora 3D. E uma evolucao da mecanica do CNC Foam Cutter XY-UV https://www.thingiverse.com/thing:1672015.A mecanica tem como centro o uso de rolamentos 608 e tubo estrutural de 1" (25,4 mm) como guias, o que permite ser mais rigida, sobretudo em grandes dimensoes, ter um melhor movimento ao usar rolamentos em vez de buchas impressas, incorpora fim de curso, abaixa o centro de gravidade ao colocar o motor vertical na parte inferior conferindo mais estabilidade, e necessario menos material plastico para a impressao, tem um menor tempo de montagem e, em linhas gerais, apesar de ter rolamentos 608 (Quem nao tem spinners ou patins para canibalizar?) e mais barata por nao usar guias lineares redondas trefiladas. As pecas foram impressas em PLA 3D Fila com bico de 0.8, 3 perimetros, 0.4 de altura de camada e 25% de preenchimento gyrod. Cerca de 12 horas de impressao de todas as pecas que compoem um braco, se voce precisava de uma desculpa para experimentar um bico de 0.8, aqui esta uma :) O log de montagem pode ser encontrado em https://www.facebook.com/media/set/?set=a.2539951006316300&type=3https://youtu.be/pbnKvPc66Os

Baixar

O modelo 3D chamado "Cortador de Espuma CNC XY-UV II" é uma versão aprimorada do cortador de espuma CNC XY-UV, originalmente disponível no Thingiverse. Esse cortador foi projetado com um foco em oferecer uma mecânica robusta e eficiente, utilizando rolamentos 608 e tubos estruturais de 1" (25,4 mm) como guias. Essa escolha de materiais permite que o cortador tenha uma estrutura mais rígida, especialmente útil em configurações de grandes dimensões. A utilização de rolamentos em vez de buchas impressas proporcionam um movimento mais suave e preciso.

Entre as inovações do projeto, destaca-se a incorporação de um sistema de fim de curso, além do motor sendo posicionado verticalmente na parte inferior do equipamento. Isso não apenas ajuda a baixar o centro de gravidade, proporcionando mais estabilidade, mas também reduz a quantidade de material plástico necessário para a impressão das peças. Essa abordagem resulta em um tempo de montagem menor e uma forma mais econômica de construção.

As peças do cortador foram projetadas para serem impressas em PLA, utilizando um bico de 0,8 mm, com três camadas perimétricas, altura de camada de 0,4 mm e 25% de preenchimento gyrod. Todo o processo de impressão das peças que compõem um braço do cortador leva cerca de 12 horas, o que também oferece uma ótima oportunidade para testar bicos de diâmetro maior.

Para quem deseja acompanhar o processo de montagem, o autor disponibilizou um log na plataforma Facebook, assim como um vídeo que mostra o funcionamento do cortador no YouTube. Esses recursos podem ser extremamente úteis para quem está pensando em construir um cortador semelhante ou apenas quer entender melhor como o mecanismo funciona.

Em resumo, o "Cortador de Espuma CNC XY-UV II" é uma opção acessível e prática para entusiastas de projetos de CNC e modelagem com espuma, unindo eficiência prática e inovação no design.
