Cortador de Espuma CNC XY UV

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Cortador de Espuma CNC XY UV

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Cortador de Espuma CNC XY UV foi projetado para Impressora 3D. Cortador de Espuma CNC¡Nova Versao da mecanica em https://www.thingiverse.com/thing:4596122 !!Cortador de Espuma CNC de bracos independentes (XY UV)Registro de montagem dos bracos:https://www.facebook.com/media/set/?set=a.1841183626193045.1073741887.100009042761356&type=1&l=72dd28914bRegistro de montagem do Arco de corte:https://www.facebook.com/media/set/?set=a.1850431165268291.1073741888.100009042761356&type=1&l=8185e157f5Registro de montagem e calibracao da Eletronicahttps://www.facebook.com/media/set/?set=a.1850518678592873.1073741889.100009042761356&type=1&l=de69047f2eRegistro de Montagem do pacote de Caboshttps://www.facebook.com/media/set/?set=a.1850545875256820.1073741890.100009042761356&type=1&l=a7619f934cRegistro de preparacao de tabuas de corte e gestao de cabeamentohttps://www.facebook.com/media/set/?set=a.1850555245255883.1073741891.100009042761356&type=1&l=ce56db0d7dVideo de funcionamento:https://youtu.be/QPSy0pIWn7Ihttps://youtu.be/g5aDr6Z7wWEHa uma planilha de LibreOffice com a lista de compras, mas basicamente sao metais perfilados D8 e D12.75 para as guias e barra roscada M6 para o movimento, e variada parafusaria.O fio de corte e feito com corda de guitarra acustica ou eletrica (a primeira) numero 10.No carro vertical vai colocado um parafuso M4 x 60, com um par de porcas em sua extremidade onde apoia o fio quente.Eletronica: E uma fonte de PC para alimentar motores e fio quente, Arduino Uno com grbl-xyuv como firmware e um CNC shield com 4 pololu drv8825 para controle de motores.Atualizacao 20/09/2018: Para conveniencia dos colegas que nao conseguem guias de 1/2", sao adicionados 3 STL para o carro horizontal para usar guia diametro 12mm. (seus nomes terminam em .....rod 12.stl)

Baixar

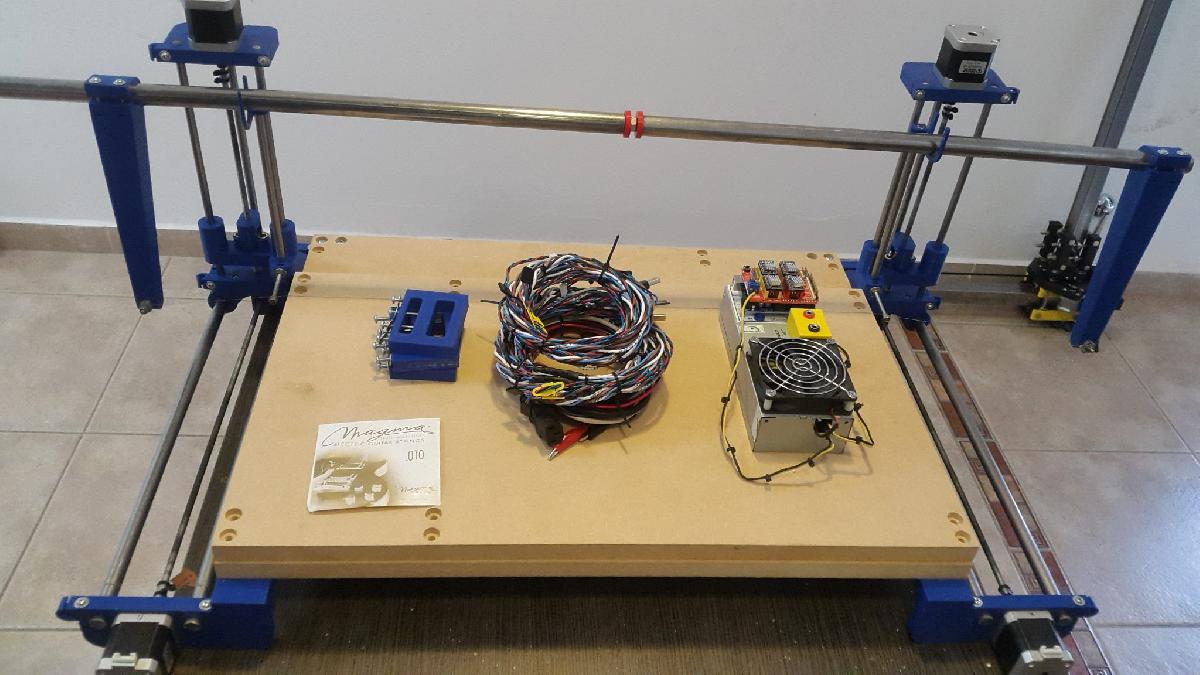

O arquivo 3D intitulado "Cortador de Espuma CNC XY-UV" é um projeto inovador que permite a fabricação de um cortador de espuma por meio de uma impressora 3D. Este modelo é uma versão aprimorada da mecânica de um cortador de espuma CNC, que possui braços independentes (design XY UV), oferecendo maior flexibilidade e precisão no corte de diferentes materiais, especialmente espuma.

### Descrição do Projeto

**Principais Componentes:**
- **Braços Independentes:** O design XY UV permite que os braços do cortador se movam de maneira independente, aumentando a capacidade de corte em várias direções.
- **Arco de Corte:** O arco é uma parte fundamental do cortador, que mantém o fio quente tensionado para o corte.
- **Fio de Corte:** Utiliza corda de guitarra acústica ou elétrica, do tipo número 10, para fazer o corte da espuma, garantindo um corte limpo e preciso.

### Montagem e Calibração

O autor fornece uma série de links úteis com tutoriais e logs de montagem que ajudam os usuários a montar e calibrar o cortador:
- Montagem dos braços: [Log de montagem dos braços](https://www.facebook.com/media/set/?set=a.1841183626193045.1073741887.100009042761356&type=1&l=72dd28914b)
- Arco de corte: [Log de montagem do arco de corte](https://www.facebook.com/media/set/?set=a.1850431165268291.1073741888.100009042761356&type=1&l=8185e157f5)
- Calibração da eletrônica: [Log de montagem e calibração da eletrônica](https://www.facebook.com/media/set/?set=a.1850518678592873.1073741889.100009042761356&type=1&l=de69047f2e)

### Eletrônica e Alimentação

A parte eletrônica é composta por:
- **Fonte de PC:** Para alimentar os motores e o fio quente.
- **Arduino Uno:** Com o firmware GRBL-XYUV, que gerencia os movimentos do cortador.
- **CNC Shield:** Com quatro controladores DRV8825 para controlar os motores.

### Materiais Necessários

O autor fornece uma lista de materiais, que inclui:
- Metais perfilados D8 e D12.75 para as guias.
- Barra roscada M6 para o movimento.
- Parafusos variados para a montagem.
- Uma planilha do LibreOffice com a lista de compras para facilitar a aquisição dos itens.

### Atualizações

Uma atualização importante foi feita em 20/09/2018, onde três arquivos STL adicionais foram adicionados para acomodar guias de 12 mm, facilitando a construção para aqueles que podem ter dificuldade em encontrar guias de 1/2".

### Vídeos de Funcionamento

O autor também compartilha vídeos que demonstram o funcionamento do cortador:
- [Vídeo 1](https://youtu.be/QPSy0pIWn7I)
- [Vídeo 2](https://youtu.be/g5aDr6Z7wWE)

### Conclusão

Este cortador de espuma CNC XY-UV é um projeto interessante para entusiastas de fabricação digital e DIY, pois combina a impressão 3D com habilidades de eletrônica e mecânica, resultando em uma ferramenta útil para cortes de materiais como espuma. Os links e recursos fornecidos pelo autor são extremamente úteis para guiar os usuários em todo o processo de montagem, calibração e operação do equipamento.
