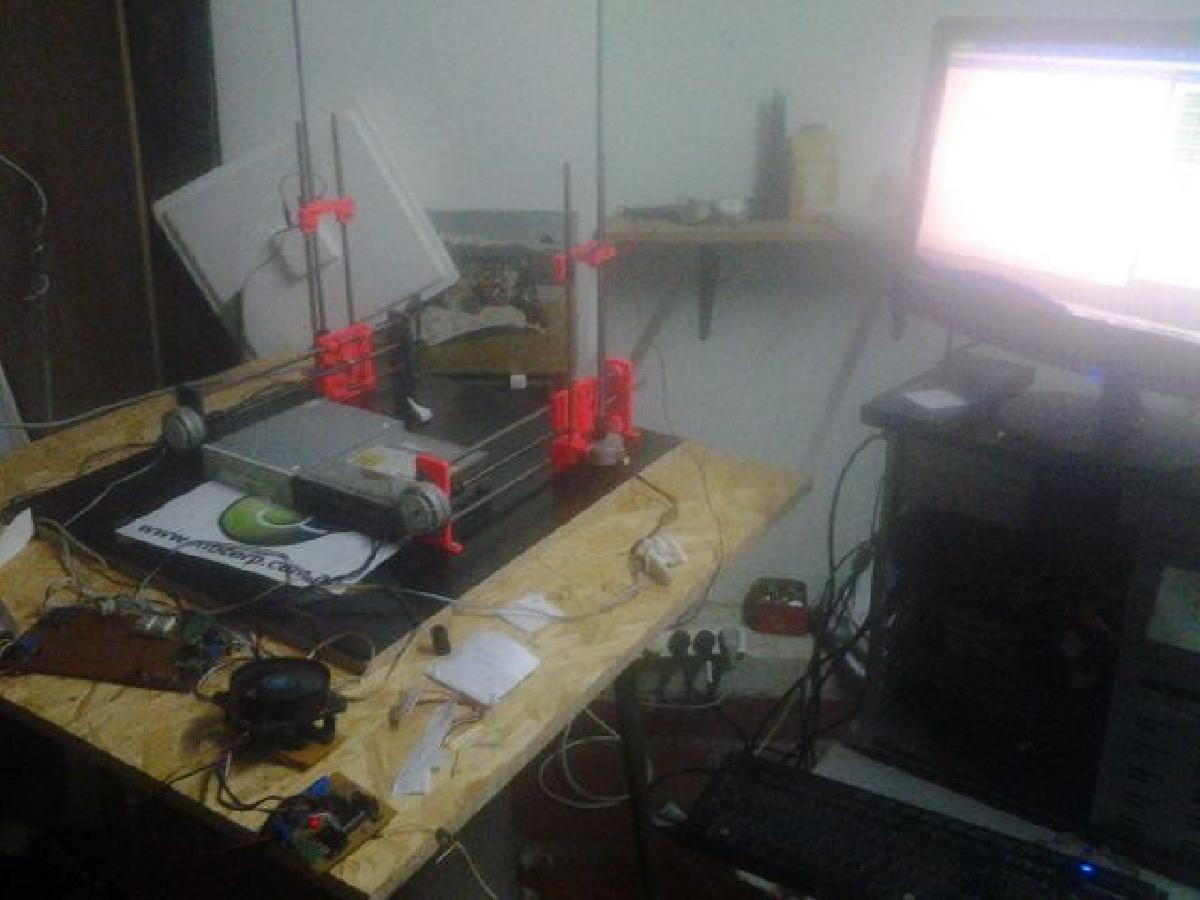

Sobre o objeto 3D Cortador de Espuma CNC DobleB

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Cortador de Espuma CNC DobleB foi projetado para Impressora 3D. Versao 3.0 do Cortador de Espuma DobleBhttp://www.thingiverse.com/thing:1858589Versao 1.0 do Cortador de Espuma DobleB->Varetas lisas de 8mm x 4->Vareta roscada de 8mm x 2->Porcas 8mm x 4->Bujes ou rolamentos lineares para os carros x 12->Rolamentos 608 para os terminadores x 2->Motores reciclados de impressoras HP x 4->Parafusos M3, porcas e arruelas.->Eletronica 1 pic 16F84A conectado a 4 drivers L293D, controle de temperatura do fio por pwm com o BUZ11, conexao com o pc por porta Paralela,->Fonte de alimentacao ATX de 230W.Atualmente esta sendo desenvolvida a versao 3.0.--> Paradas em todos os eixos.--> Comunicacao USB com o pc.--> Melhorias nos carros Z e Y, anti wobble, melhorias de estabilidade no carro Z.--> Desenvolvimento completo do software de corte, reconhecimento de formato SVG e HPGL, otimizacao de material, tempo de corte e simulacao, etc..Matias Leonardo [email protected][email protected]

Baixar

O arquivo "Cortador de Espuma CNC DobleB" é um projeto de máquina CNC projetada para cortar espuma, desenvolvido por Matias Leonardo Baez. A versão 3.0 deste cortador visa aprimorar as funcionalidades e a eficiência do equipamento em relação às versões anteriores.

### Descrição Geral
O cortador utiliza um sistema CNC (Controle Numérico Computadorizado), que permite cortar materiais como espuma com alta precisão. Esse modelo pode ser amplamente utilizado em projetos de artesanato, design de produtos, prototipagem rápida e em ambientes educacionais.

### Componentes da Versão 1.0
A versão original (1.0) do cortador era composta pelos seguintes elementos:
- **Varetas lisas de 8mm (4 unidades)**
- **Vareta roscada de 8mm (2 unidades)**
- **Porcas de 8mm (4 unidades)**
- **Rolamentos lineares ou buchas para os carrinhos (12 unidades)**
- **Rolamentos 608 para os terminais (2 unidades)**
- **Motores reciclados de impressoras HP (4 unidades)**
- **Parafusos M3, porcas e arruelas**

### Eletrônica
A parte eletrônica do cortador incluía:
- Um microcontrolador PIC 16F84A conectado a quatro drivers L293D
- Controle de temperatura do fio com PWM usando um transistor BUZ11
- Conexão com um PC através de uma porta paralela
- Fonte de alimentação ATX de 230W

### Inovações na Versão 3.0
A versão atual (3.0) está em desenvolvimento e promete melhorias significativas:
- **Paradas em todos os eixos**: Isso proporciona maior controle e precisão durante o corte.
- **Comunicação USB com o PC**: Facilita a conexão e uso com computadores modernos.
- **Melhorias nos carrinhos Z e Y**: Adiciona recursos anti-wobble, garantindo maior estabilidade e precisão no movimento.
- **Desenvolvimento de software**: O novo software suporta formatos de arquivo SVG e HPGL, além de otimizações para o tempo de corte e simulação, permitindo um planejamento melhor antes da execução.

### Conclusão
O "Cortador de Espuma CNC DobleB" é um projeto inovador que destaca a possibilidade de criar soluções personalizadas e acessíveis utilizando impressoras 3D. A evolução do modelo de 1.0 para 3.0 mostra o compromisso com a melhoria contínua e a adaptação às necessidades do usuário. O projeto pode ser encontrado no site Thingiverse, acessível através do link fornecido.

Com essas características e melhorias, o cortador se apresenta como uma ferramenta valiosa para quem trabalha com corte de materiais como espuma, oferecendo um equilíbrio entre funcionalidade e custo acessível.
