Cortador circular manual, limitador de profundidade de corte.
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Cortador circular manual, limitador de profundidade de corte.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

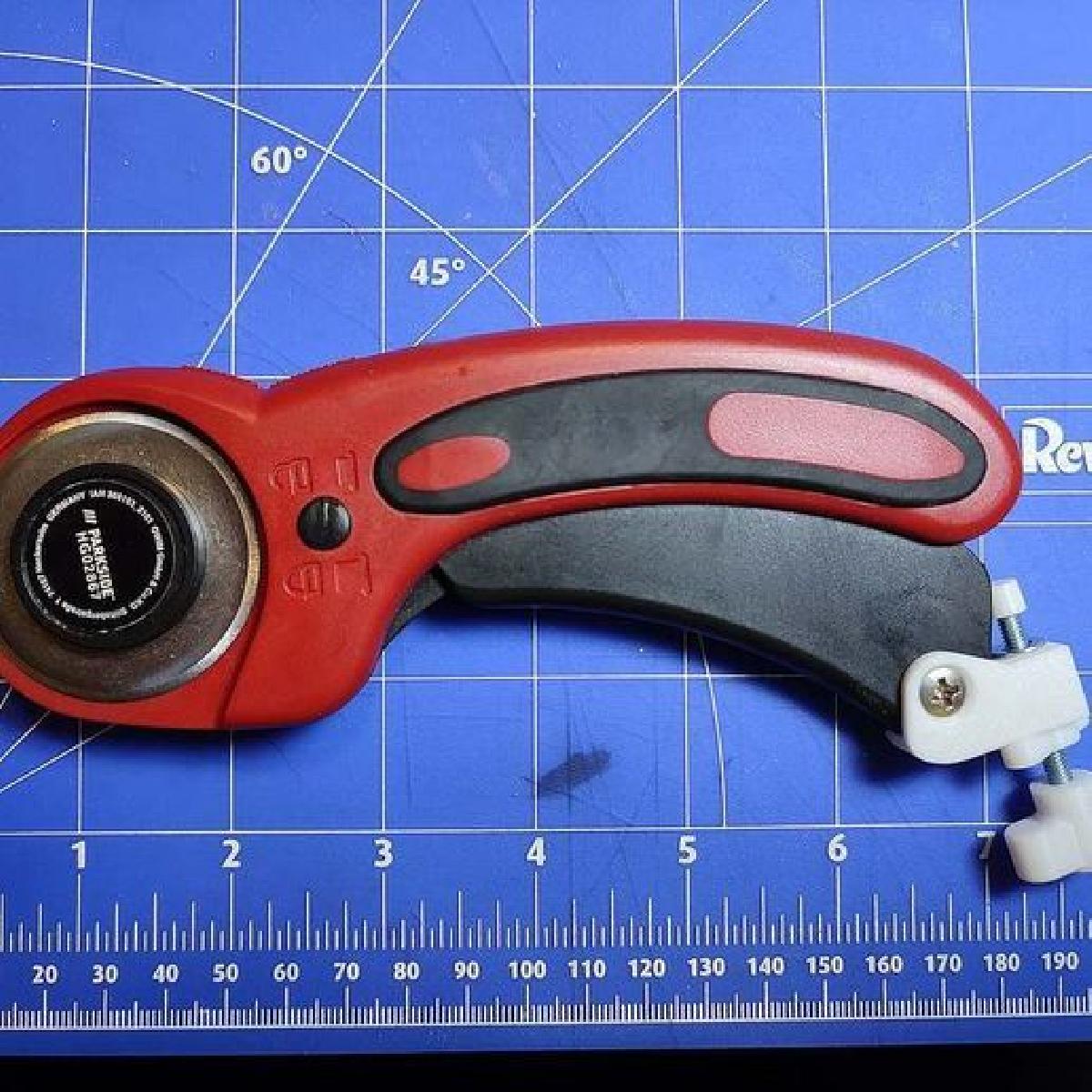

Cortador circular manual, limitador de profundidade de corte. foi projetado para Impressora 3D. Eu tenho um cortador circular manual feito pela Parkside (modelo HG02867). E util para cortar borracha, plastico ou folhas de papel, fibra e materiais similares. Eu queria usa-lo para cortar adesivos impressos em papel autoadesivo. O problema era que ele corta os adesivos completamente. Eu quero cortar apenas a parte adesiva. Entao eu fiz este acessorio para a ferramenta que me permite ajustar a profundidade do corte. Funciona bem. Voce pode ter duas folhas de papel uma em cima da outra e ajustar a profundidade do corte para cortar apenas a de cima. O design disso foi facil. A ferramenta ja tinha um orificio adequado onde eu inseri um porca hexagonal M4 comum usando um ferro de solda (um inserto de latao enrolado tambem serviria). Isso se tornou o ponto de montagem. O corpo principal do acessorio fixa-se a ferramenta usando esse orificio e a porca adicionada. Uma porca rebite M4 e inserida a pressao no corpo para segurar o parafuso de ajuste. Nao e preciso aquecer para isso, mas novamente, insercoes de latao enroladas podem ser usadas em vez disso. O resto e um parafuso M4x35mm com cabeca sextavada e um botao para isso (eu usei um botao e uma tampa de https://www.thingiverse.com/thing:5449007 que eu desenhei antes). Alem disso, uma porca hexagonal M4 comum e um botao para isso sao usados para fazer uma porca de quebra. Para finalizar, eu criei uma pequena tampa que se conecta ao lado oposto do parafuso para que o parafuso nao danifique os plasticos quando pressionado. O que voce precisa alem das pecas impressas em 3D: Parafuso M4x35 Porca hexagonal M4, 2 pecas Porca rebite M4 Parafuso M4x10 com cabeca chata
