Corpo Sony E Mount para adaptador de lente Nikon F Mount

camera

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Corpo Sony E Mount para adaptador de lente Nikon F Mount

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

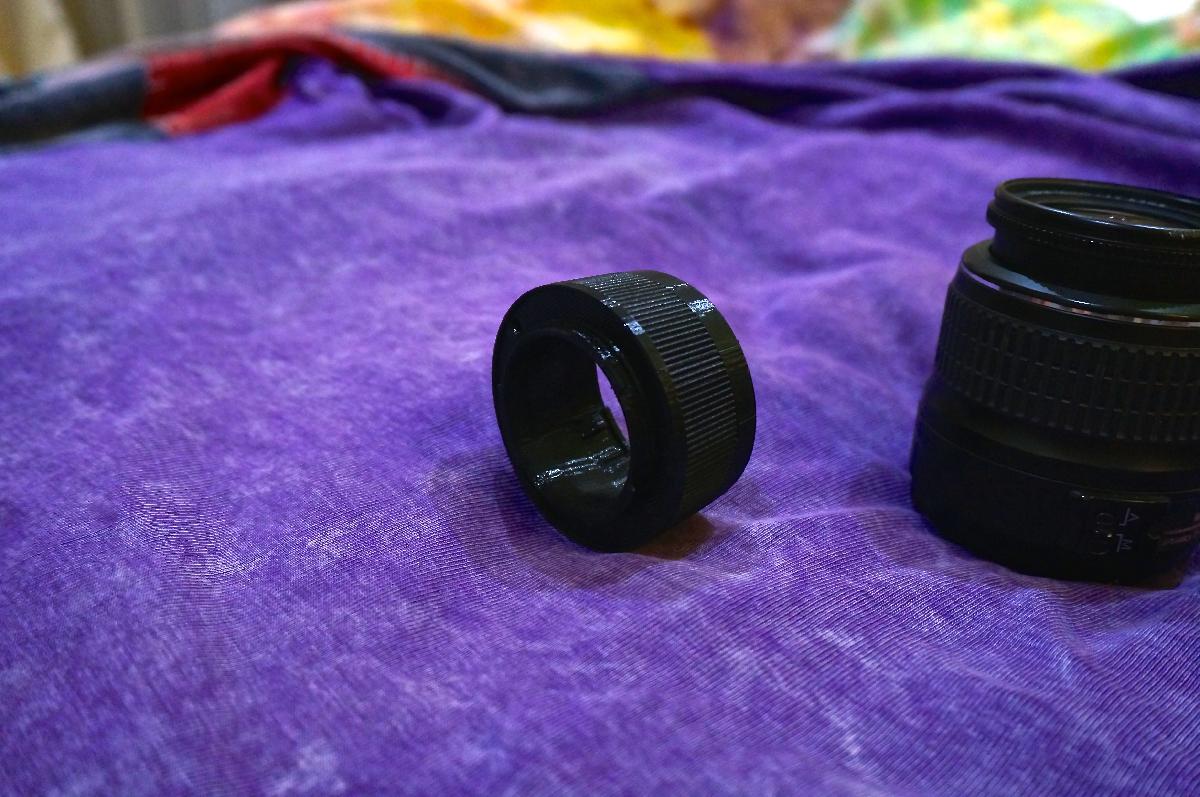

Corpo Sony E Mount para adaptador de lente Nikon F Mount foi projetado para Impressora 3D. Eu queria usar a lente da minha antiga camera kit Nikon D40 com minha nova Sony NEX-5R para ter controle totalmente mecanico de foco, zoom e abertura. Apos algumas iteracoes, isso e o que eu desenvolvi como um adaptador. Sem necessidade de limpeza ou suportes! Imprima em PLA 3D Fila e encaixe as partes juntas. Para conectar a lente Nikon, alinhe o pequeno ponto branco na lente com a indentacao em L neste anel adaptador e, em seguida, aperte no sentido anti-horario. A lente kit da minha D40 depende da camera para ajustar sua abertura atraves de um pequeno pino na montagem da lente - entao este adaptador inclui uma pequena pontinha, para que, quando a lente estiver totalmente fixa, a abertura esteja completamente aberta. Para fechar a abertura, desenrosque a lente levemente - voce vera duas pequenas indentizacoes no adaptador indicando a faixa de configuracoes de abertura. Alinhe o ponto branco na lente F-Mount dentro dessa faixa e estara tudo certo. Claro, voce tera que fazer isso a olho - nada disso esta calibrado ou medido! A versao 1.0 deste adaptador foi em grande parte um trabalho de adivinhacao e experimentos. A versao 1.1 e baseada em medicoes reais de corpos de cameras e lentes, e construida com precisao, alinhando o plano focal da camera Sony com precisao. Agradecimentos a GEsteve por me apontar na direcao certa. Eu usei o adaptador de montagem EOS para Nikon F-Mount de nameless911 como referencia ao projetar este, mas a malha real deles nao foi reutilizada.Todo: projetar um mecanismo para travar a lente Nikon no lugar, para que nao consiga se soltar acidentalmente

Baixar

Esse modelo 3D, intitulado "Corpo Sony E-Mount para adaptador de lente Nikon F-Mount," é uma peça inovadora criada para permitir que fotógrafos que possuam lentes da Nikon, como a lente kit da D40, possam utilizá-las em câmeras da Sony, especificamente na NEX-5R. O projeto teve como motivação principal o desejo de manter o controle mecânico total sobre foco, zoom e abertura, características que muitos fotógrafos preferem, especialmente ao trabalhar com equipamentos de diferentes marcas.

### Características do Modelo:
1. **Funcionalidade**: O adaptador permite a montagem de lentes Nikon F-Mount em corpos de câmera Sony E-Mount, mantendo a funcionalidade mecânica de ajuste de abertura. Isso é especialmente relevante para usuários que desejam utilizar lentes mais antigas que não possuem controle eletrônico de abertura.

2. **Impressão**: O modelo foi projetado para ser impresso em PLA, sem a necessidade de suportes ou limpeza pós-impressão. Isso facilita a fabricação em impressoras 3D de mesa, onde a simplicidade no processo de impressão é valorizada.

3. **Instruções de Montagem**: O processo de montagem é intuitivo. O usuário deve alinhar um ponto branco na lente com uma indentação em forma de L no adaptador e rosquear no sentido anti-horário. A inclusão de um mecanismo que empurra um pino para manter a abertura da lente totalmente aberta ao ser conectada é uma característica inteligente, considerando o funcionamento mecânico da lente da Nikon.

4. **Ajuste Manual da Abertura**: O usuário deve desenrosquear ligeiramente a lente para regular a abertura, utilizando as pequenas indentacões no adaptador como guia visual. Essa abordagem reforça o compromisso em oferecer uma experiência mecânica, ainda que não calibrada.

### Evolução do Projeto:
- **Versão 1.0**: A primeira versão do adaptador foi desenvolvida com base em suposições e experimentações. Embora funcional, a precisão não era o foco principal nessa versão inicial.

- **Versão 1.1**: O autor revisou o design com base em medições reais de corpos de câmera e lentes, resultando em um alinhamento mais preciso do plano focal da câmera Sony. Esse salto na qualidade demonstra o aprendizado e o aprimoramento do projeto.

### Futuras Melhorias:
O autor menciona a intenção de desenvolver um mecanismo para travar a lente Nikon no lugar, evitando que ela se solte acidentalmente. Esta é uma adição que poderia melhorar significativamente a segurança da montagem e a confiança do fotógrafo ao usar o adaptador.

### Conclusão:
O "Corpo Sony E-Mount para adaptador de lente Nikon F-Mount" é um ótimo exemplo de como o design de impressão 3D pode facilitar a adaptação de equipamentos fotográficos diversos. Ele combina criatividade, funcionalidade e uma abordagem prática para resolver um problema comum entre fotógrafos que desejam maximizar o uso de suas lentes.
