Sobre o objeto 3D CoreXY V3.1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

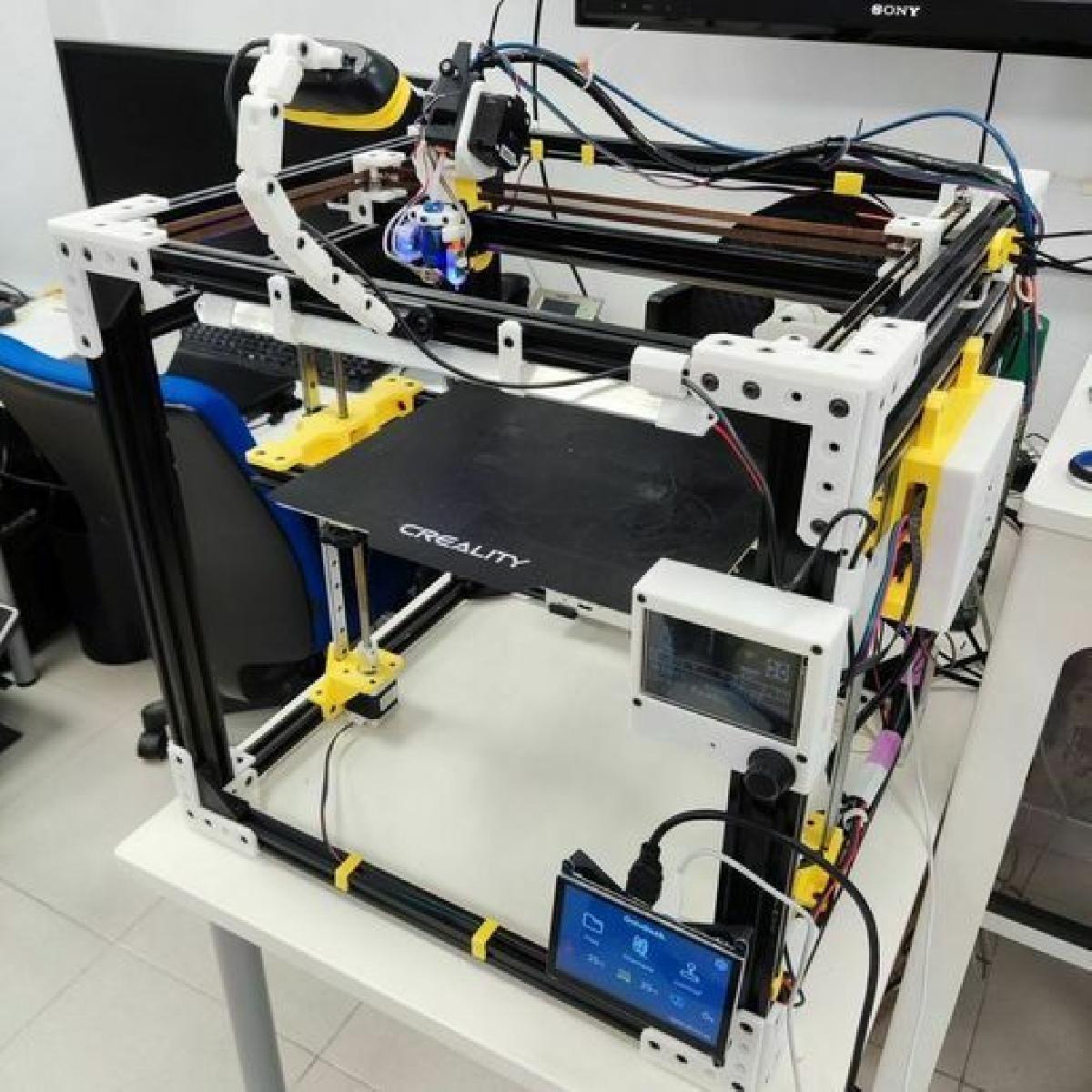

CoreXY V3.1 foi projetado para Impressora 3D. Esta e a minha impressora 3D atual. E um design CoreXY com um volume de impressao de 300x300x300mm. Todas as pecas imprimiveis cabem em uma mesa de 200x200 (minha impressora 3D original era uma Anycubic Mega). A ideia inicial era construir uma impressora corexy que nao exigisse pecas usinadas ou de tamanhos nao padrao, entao todos os perfis, barras e trilhos usam comprimentos regulares disponiveis em lojas de materiais de construcao. Foi originalmente projetada para ser uma impressora Bowden, mas, uma vez que a tive funcionando, decidi muda-la para um design de acionamento quase direto (apenas 10mm de tubo PTFE). E facilmente modificavel para adapta-la de volta ao sistema Bowden ou a qualquer combinacao de extrusora/hotend disponivel, ja que o carro do hotend e modular e facil de adaptar a muitas configuracoes (comecei com uma copia do E3D V6, mudei depois para uma copia do Mosquito e, finalmente, mudei para um Phaetus DragonFly com uma copia do Trianglelab BMG). Eletronica e pecas da impressora: ---------------- * Fonte de alimentacao de 24V 600W (em teste, vi um maximo de 20 amps consumidos) * BigTreeTech Skr Mini e3 v2 * BigTreeTech TFT35-e3 * Modulo MOSFet BigTreeTech * Raspberry PI 3 (Octopi) * Barra de LED 24V * Modulo de rele de 3,3V x2 (controla a fonte de alimentacao e a barra de LED) * 4x Nema 17 42mm * 1x Bondtech Nema 17 pancake 25mm (para extrusora) * Display HDMI de toque de 5" (Octodash) * Termistor de 100k * Aquecedor de hotend de 24V 50W * Copia do BLTouch * Ventilador 2510 24v (ventilador do hotend) * Ventilador 4010 24v (ventilador de peca) * Ventilador 5010 24v (ventilador da placa) * Placa aquecida Creality CR-X/Cr-10S 320x310 * Hotend Phaetus Dragonfly * Extrusora BMG (a minha e uma copia da Trianglelabs) * Superficie magnetica flexivel de construcao da Creality para CR-X/CR-10S 320x310 Extrusoes e trilhos lineares: -------------------------------- * 6x 2020 x 400mm * 8x 2020 x 450mm * 4x 2040 x 500mm * 1x MGN12H 350mm * 2x MGN12C 400mm * 2x MGN12C 350mm * 2x Parafusos de esferas 350mm passo de 2mm Outros componentes e hardware: ------------------------------------------ * Parafusos M5 (varios comprimentos, principalmente 8mm) * Parafusos M3 (varios comprimentos) * Arruelas T M5 * Arruelas T M3 * Fios eletricos de silicone para a placa aquecida * Fiacao para motores de passo, final de curso, reles, ... * 2x Acopladores de parafuso * 2x Rolamentos 608ZZ * Polias e temporizadores GT2 16T M3 * Polias GT2 16T M5 (motores de passo Nema17) * Correia GT2 * Arruelas M3 E provavelmente estou esquecendo de algo, mas vou tentar atualizar assim que notar o erro. A que esta nas imagens tem algumas adicoes e configuracoes extras que incluem: * Um suporte de bobina de filamento preso na parte traseira da impressora * Uma camera Logitech C270 na parte superior lateral * O rele duplo e controlado pelo Raspberry para ligar/desligar a fonte de alimentacao e a barra de LED usando o plugin de controle PSU do Octopi e o plugin GPIO. * O display de 5" permite controlar o Octopi com a interface de usuario Octodash * Usa Marlin v. 2.0.9.1 Voce pode acessar o design publico em [OnShape](https://cad.onshape.com/documents/35dbb178951ec77ba21aadf2/w/cc3eccf85daea6d50eeab19a/e/75799b62052c3f026f6197c0) para visualiza-lo com mais detalhes ou copia-lo e adicionar suas proprias modificacoes.
