Sobre o objeto 3D Coracao luminoso

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

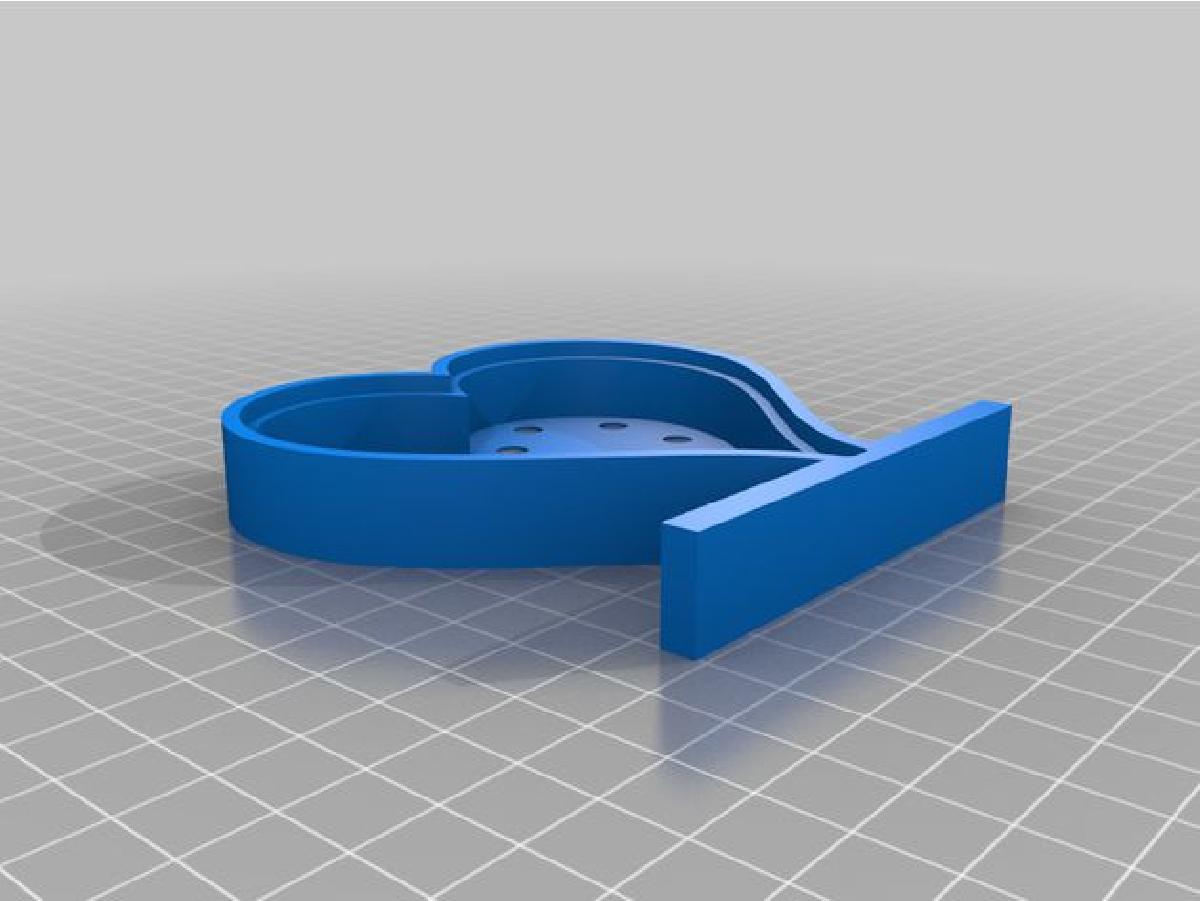

Coracao luminoso foi projetado para Impressora 3D. Material necessario:• 14 ou 16 diodos LED (dependendo do modelo escolhido) RGB piscante de 5mm.• 1 Mini interruptor de alavanca• 1 Bateria botao 2032• 1 Coracao impresso em 3D• 1 Tampa impressa em 3D• Opcional, embelezador para modelo com furos lateraisModelos STL para imprimir:• Coracao com furos na parte de baixo:• Coracao com furos na lateral:• Tampa em branco (sem litofania):• Embelezador para modelo de furos laterais: Processo:Imprimimos o modelo selecionado.Colocamos os diodos LED conforme a imagem “Montagem1”. Nos certificamos de que a colocacao seja da mesma forma, por exemplo, todos os pinos longos (positivo) voltados para fora, pois pretendemos realizar um circuito em paralelo.Soldamos os diodos LED uns aos outros (todos os positivos em uma mesma linha) Imagem “Montagem2”.De qualquer uma das extremidades puxamos um fio para unir a um pino do interruptor, que fixaremos a um lado do coracao.Da perna central do interruptor e do pino do LED que sobrou, puxamos dois fios que irao para a bateria.Fixamos os fios aos polos correspondentes da bateria.Utilizamos a peca de embelezador para cobrir os pinos dos LEDs no caso do modelo lateral, ou colocamos um pedaco de EVA ou similar para cobrir a parte de tras.Colocamos a tampa frontal.(Opcional) Se quisermos colocar a tampa com uma litofania, podemos utilizar o seguinte site: https://lithophanemaker.com/index.html e na configuracao do coracao colocar em “Width = 90”, “Height = 90” e “Base flatness = 0.3”. Os outros parametros podem variar. Anexo imagem da minha configuracao “Config lito”NOTA: O tema dos diodos LED pode variar, podem ser utilizados os RGB piscantes ou normais de uma unica cor (branco, vermelho, verde, azul…), mas cuidado, pois devemos verificar a voltagem do LED a ser colocado, pois se for superior a da bateria (3v) ou brilha pouco ou nada.Para unir os LEDs, utilizei fio de cobre (NAO esmaltado) de 0,3 mm https://www.amazon.es/gp/product/B004P4KOF8/ref=ppx_yo_dt_b_asin_title_o08_s00?ie=UTF8&th=1Pode-se substituir a bateria e o interruptor por este suporte com interruptor embutido: https://www.amazon.es/gp/product/B09MTGSZ15/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1Aqui alguns videos de exemplo:https://youtu.be/yhkOAcw9LA0https://youtu.be/oS8jDDNZYAchttps://youtu.be/WdsNxHoMb7E
