Coracao de Mecanismo (escapamento duplo de Ulysse)

Brinquedos Mecânicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Coracao de Mecanismo (escapamento duplo de Ulysse)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

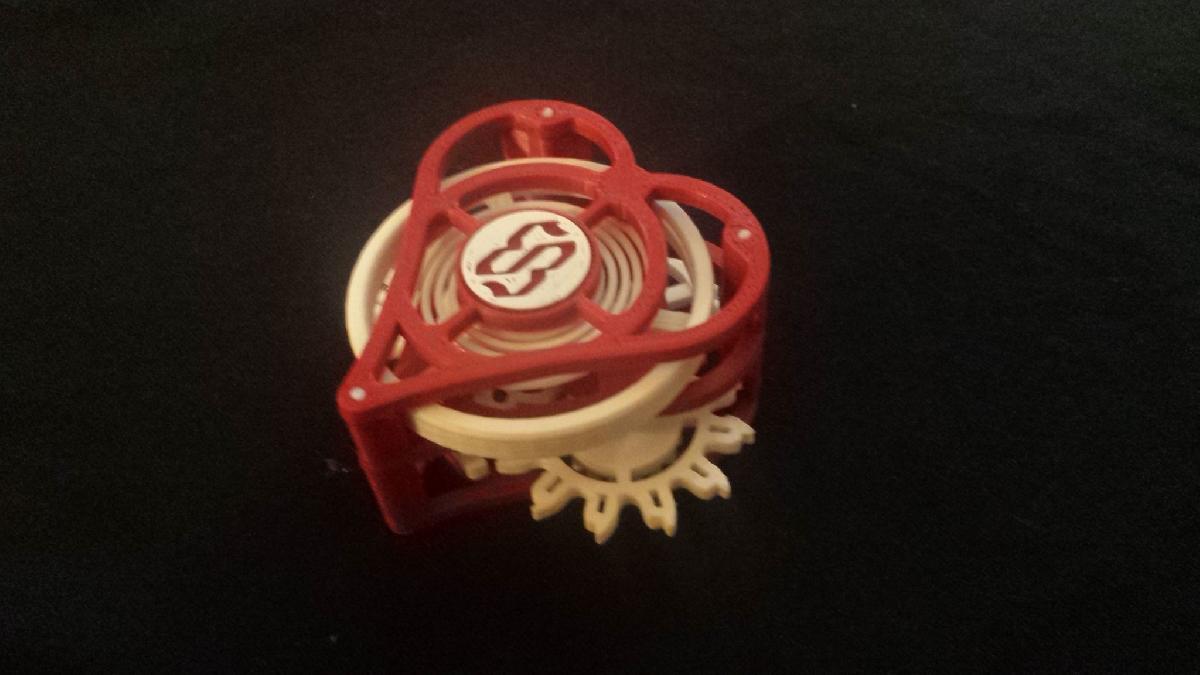

Coracao de Mecanismo (escapamento duplo de Ulysse) foi projetado para Impressora 3D. Entao eu precisava de um design que pudesse dar a todos os meus amantes a distancia no Dia dos Namorados passado. Eu decidi por uma variacao da minha recriacao do escapamento Dual Ulysse de Ludwig Oeschlin, ja que se encaixa naturalmente dentro de uma forma de coracao. Eu explico que este modelo e para contar os segundos que estamos separados. Atualmente, ele e apenas manual, ja que nao consegui fazer meu elaborado tambor de acionamento com catraca funcionar com ele. Eu acho que poderiamos debater os meritos da imediata e interacao pessoal com a versao manual versus o design e sofisticacao da versao movida a mola. Assim que o motor de mola for mais confiavel, eu o enviarei. As tolerancias sao bastante apertadas neste design (como em todos os escapamentos de empuxo radial), entao esteja atento a como ele imprime (evitando sobre-extrusao e pe de elefante). Eu tentei modificar o design para que todos os eixos pudessem ser pinos de 16mm x 2mm em vez de eixos cortados para economizar tempo. Veja-o em acao: ATUALIZACAO 02ABR18: Eu encurtei a engrenagem de 30T para que se encaixasse melhor no pino de encaixe. Agora todos os eixos podem ser pinos de 2mm de diametro x 16mm de comprimento (como vinculado acima), com excecao do eixo da roda de equilibrio. Eu consegui uma versao funcionando com uma tira de filamento PLA 3D Fila como eixo, entao o design pode atendera minha intencao de nao exigir nenhum Dremel. Eu tambem adicionei vistas explodidas do Openscad para mostrar como todas as pecas se encaixam. ATUALIZACAO 23FEV19: o usuario sarf2k4 gentilmente postou um video de como e feito atraves do seguinte link: que pode ser util. Certifique-se de verificar a secao de comentarios para conselhos de resolucao de problemas, mas nao hesite em comentar ou enviar uma mensagem se tiver algum problema.
