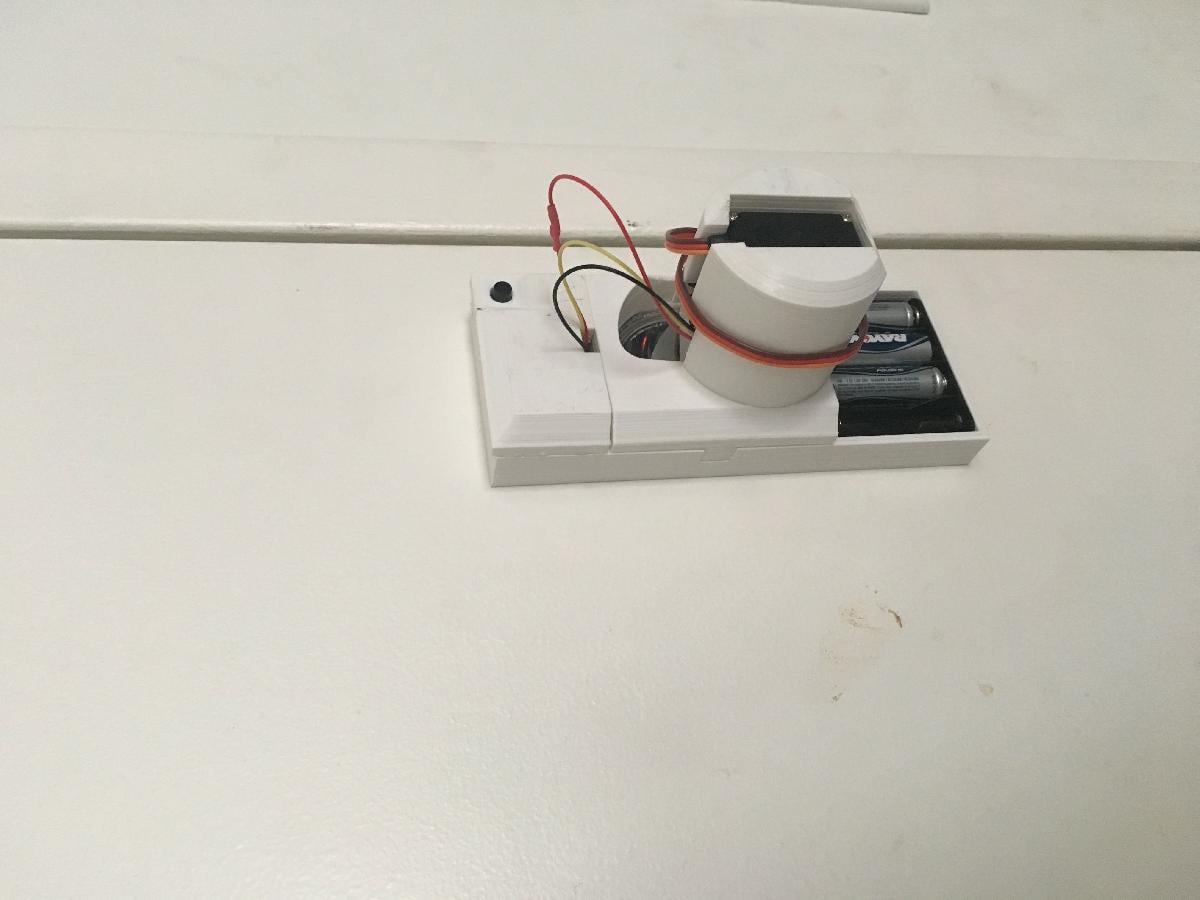

Conversor de Porta Sem Chave

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Conversor de Porta Sem Chave

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Conversor de Porta Sem Chave foi projetado para Impressora 3D. Por que eu faco isso?|Eu criei este projeto porque geralmente esqueco minha chave em casa, mas a principal razao pela qual faco isso e por diversao ;).|Lista de Pecas|-Servo 996R-Arduino Nano-Botao Pressionar-Amplificador de Microfone Electret Adafruit com Ganho Ajustavel |Como funciona?|A entrada deste dispositivo e um padrao de batidas (do lado de fora) ou botao pressionado (do lado de dentro).Se o padrao corresponder a chave, ou o botao estiver pressionado, o dispositivo abrira a fechadura por 5s.|F3D (FUSION 360)|Eu forneco o arquivo de desenho para que voce possa alterar as dimensoes para se adequar a sua fechadura e ao motor que voce usa.|Diagrama de Fiacao|Servo(Sinal) -> Digital 4Servo(Pwd) -> 5 VoltBotao -> Digital 3Botao(Pwd) -> 5 Volt***PS: para a fiacao do Botao voce deve seguir as instrucoes do seu vendedor. O botao pode exigir um resistor.Microfone Electret(Sinal) -> Analogico 0Microfone Electret(Pwd) -> 3.3 VoltExterno (Positivo) -> Vine TODO o Terra -> Terra

Baixar
