Conversao Direta Ping 270
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
/https://fbi.cults3d.com/uploaders/25130831/illustration-file/3bbf0124-311e-4862-b683-4028a28b396f/ying-mu-xie-qu-hua-mian-2023-11-23-125822.webp)
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Conversao Direta Ping 270
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

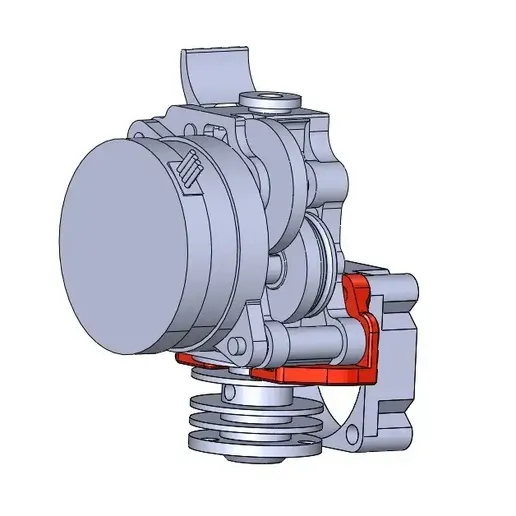

Conversao Direta Ping 270 foi projetado para Impressora 3D. Por favor, compre o adaptador de extrusora HGX de dentes inclinados, e necessario modificar o dissipador de calor original. Na verdade, ha apenas uma peca a ser impressa, que serve para conectar a hotend a extrusora, e e recomendado nao usar PLA 3D Fila para evitar folgas. O desenho atual e especifico para o modelo P270; se for um modelo com cabecote olho de peixe, o ventilador da hotend pode colidir com o suporte da barra, entao sera necessario ajustar o desenho conforme necessario. Os passos de modificacao sao os seguintes: 1. Corte o dissipador original, conforme ilustrado na foto. O corte e para nao deixar o centro de gravidade muito alto, e apos o corte, a eficiencia de dissipacao de calor nao e ruim. 2. Imprima o PING_TO_HGX_DIRECT_ADAPTER.STL. 3. Durante a montagem, ha um local para um parafuso M3 que interfere com o dissipador, entao gire o motor para uma posicao onde nao colida com a barra (veja a foto) e faca um sulco nas duas pecas do dissipador para que o parafuso possa passar (veja a foto). 4. Encontre uma maneira de fazer a adaptacao e combinacao do conector de 4 pinos do motor da extrusora; isso so pode ser feito por tentativa e erro varias vezes; eu tambem precisei testar quatro vezes ate funcionar corretamente. 5. Para usar o HGX com Klipper, a distancia de rotacao e 5.7; se estiver usando o firmware original da Chitu, o valor M8011 e 5.7/3200=0.00178. O arquivo de combinacao esta disponivel em STEP, assim como o arquivo STEP do dissipador original, que eu mesmo medi.
