Conversao de Ventilador de Caso de 120mm para Compressor Centrifugo
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Conversao de Ventilador de Caso de 120mm para Compressor Centrifugo
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

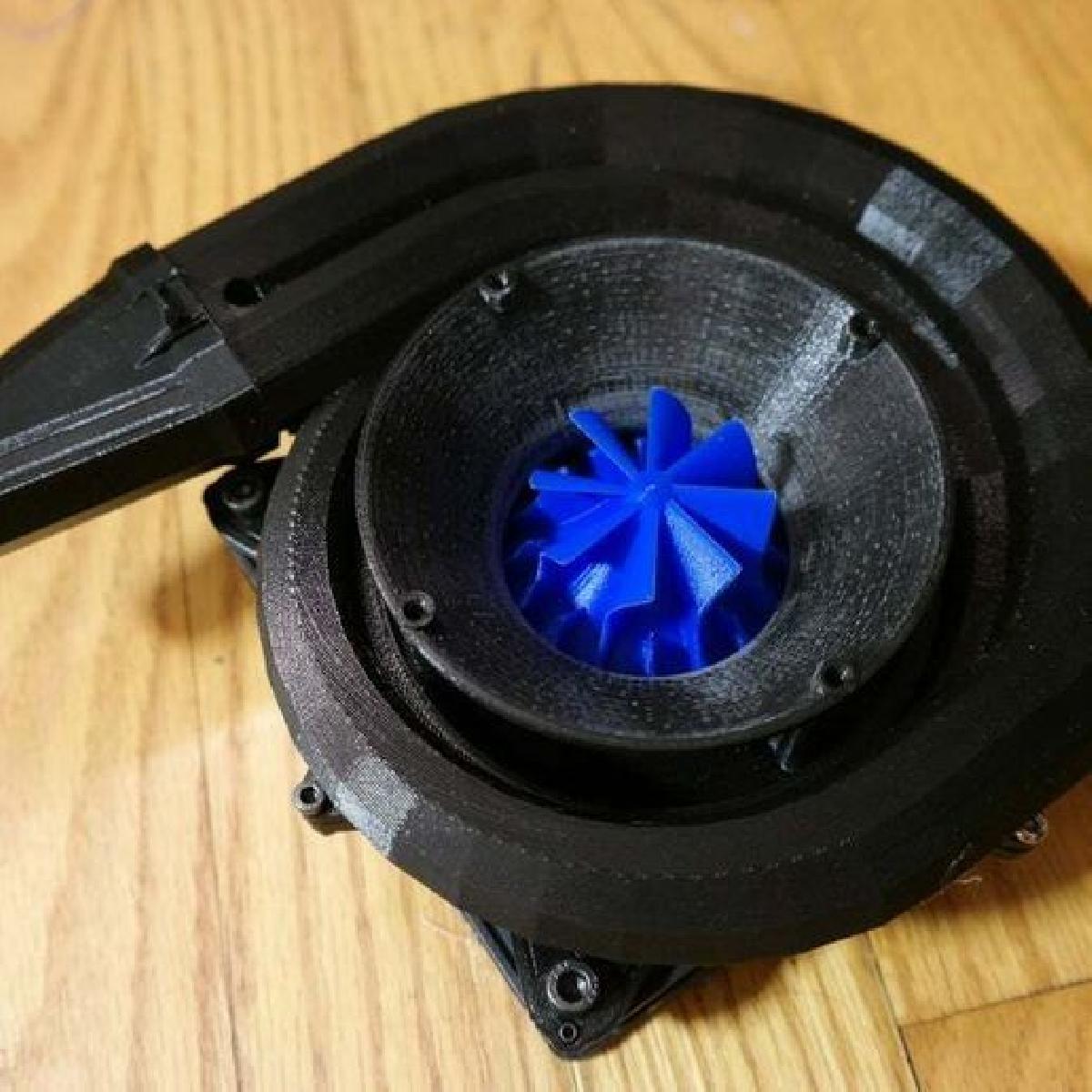

Conversao de Ventilador de Caso de 120mm para Compressor Centrifugo foi projetado para Impressora 3D. Kit de conversao para transformar um fan de 120mm (qualquer um com um eixo na vizinhanca de 39-40mm de diametro, que eram todos os extras que eu tinha) em um compressor centrifugo com uma voluta dupla. ATUALIZACAO 7.3.18: Adicionei uma segunda base de impulsor que deve ser capaz de acomodar ventoinhas com eixos maiores (de ~42 a ~46mm, possivelmente ate 47mm com lixamento). Eu nao testei essa base pessoalmente, mas foi relatado que funciona bem. Ela e mais alta que a original devido as necessidades de folga interna, entao voce pode precisar de espacadores adicionais de algum tipo para manter o difusor longe o suficiente do corpo do ventilador. Inclui bicos de saida retos e de 90 graus (estes se encaixam bem em uma mangueira cPAP de 19mm), duas versoes de sinos de entrada (alto/silencioso e curto/rapido de imprimir), adaptadores para ventoinhas de 80 e 92mm para servirem como reforcos na entrada (estes se encaixam apenas no sino de entrada alto), assim como 5 versoes de impulsor. Note que duas das opcoes de impulsor (V3 e V4, as melhores, na minha opiniao) sao projetadas para se conectar magneticamente a uma base de impulsor "avancada" com pontos de ajuste para alinhamento axial, inclinacao e equilibrio; as outras tres (as V1 e V2) sao encaixes livres se voce nao quiser a complicacao de ajustar para a menor vibracao (e um trabalho de impressao mais complicado). *** NOTA 7.3.18: Considere suas necessidades antes de escolher este design! Ventoinhas e compressores vem em muitas formas e tamanhos por uma razao — e essa razao e que nao existe um design que sirva para todos. Este design e otimo para reutilizar ventiladores antigos para aplicacoes do tipo bomba de ar de baixa a moderada pressao, como resfriamento remoto e inflaveis, e e otimizado para operacao silenciosa e de baixa potencia. Se voce precisa mover muito ar sem uma grande diferenca de pressao entre a entrada e a saida, um ventilador axial (ou seja, como o seu ventilador de caixa nao modificado) e o que voce deseja. Se voce precisa mover muito ar para um espaco pequeno ou de alta pressao (como um compressor de ar faria), entao voce precisa de um compressor de ar ou uma bomba de deslocamento positivo. Se voce sabe que precisa de um compressor centrifugo, mas precisa de muita potencia para sua aplicacao, voce quase certamente estaria melhor usando um modelo que foi projetado desde o inicio para algum tipo de motor brushless RC (ou outro motor de alta potencia facilmente disponivel). Nao e que eu nao ache que este modelo seja incrivel (eu acho!), mas ele nao pode fazer tudo, e eu me importo demais com voce para deixar que voce passe por todo o esforco com a ideia errada do que voce obtera dele. *** Eu fiz alguns testes subjetivos/qualitativos buscando um bom equilibrio entre nivel de ruido e potencia, e estou finalmente postando isso apos muitas iteracoes de design porque sinto que o impulsor retroflexo atinge bem essa zona-alvo. Inclui as outras opcoes de impulsor (que fornecem designs de ponta reta e ponta foreswept) para quem quiser experimentar, pois dependendo da sua aplicacao e da potencia do ventilador pode haver vantagens em algumas delas. Acho que o impulsor short foreswept pode mover mais ar quando esta descarregado, mas pode nao lidar bem com a contrapressao, e tambem e muito barulhento (e o ruido e agudo), o que nao era minha preferencia para a minha aplicacao (resfriamento da entrada de uma impressora que eu tenho que trabalhar bem ao lado). O desempenho real variara dependendo da potencia do ventilador; tanto .2A quanto .3A funcionam bem, mas tenho certeza de que o design pode suportar muito mais. Para uma medida de desempenho quantificavel, o impulsor retroflexo em um ventilador de .3A enche um saco de lixo de cozinha de 13 galoes ate ficar rigido em 16-18 segundos. Coisas para imprimir: - 1 Difusor (a grande peca em forma de estrela que transfere ar do impulsor para a voluta) - 1 Voluta (a coisa em forma de caracol) - 1 bico (reto ou de 90 graus, sua escolha) - 1 sino de entrada (alto ou curto — alto e o melhor se voce usar um dos impulsores altos ou quiser montar um ventilador reforcador, alem de ser mais silencioso, mas parece estrangular um pouco o ventilador curto) - 1 adaptador se usar um ventilador reforcador OU se voce apenas quiser algo protetivo para manter coisas maiores fora do impulsor (80 ou 92 mm dependendo do seu ventilador) - OU: 1 base de impulsor e 1 cone de impulsor (reto ou retroflexo, retroflexo e recomendado) (melhor/mais ajustavel/complexo) OU 1 impulsor (foreswept curto, foreswept ou reto) (estes sao mais simples de imprimir e montar, mas mais dificeis de equilibrar e podem nao manter seu equilibrio a menos que voce cole, o que eu nao testei — o foreswept curto gira mais rapido e parece mover muito ar, mas e muito reativo a mudancas de carga de entrada/saida e e barulhento) Materiais: - Ventilador de 120mm (nao recomendaria menos de 0.2A, e um modelo com rolamentos de esferas seria provavelmente o melhor a longo prazo em comparacao com um tipo de rolamento de manga) - Folha de filme plastico pesado (ou similar) pelo menos do tamanho do seu ventilador - pistola de cola quente - 4x parafusos M3x12-16mm - 4x porcas M3 - 4x parafusos M3x12 se voce quiser usar um dos adaptadores de ventilador de entrada, alem de quaisquer parafusos e porcas (provavelmente M4) que voce precisar para fixar o ventilador de entrada de sua escolha - 4x parafusos M5x12mm - 8x parafusos de bloco M3x8mm (ponta plana) - 5x parafusos de bloco M3x4mm (ponta plana) + 3x parafusos de bloco M3x6mm (ponta conica) se usar base de impulsor - 6x imas de 1x5mm se usar base de impulsor - supercola se usar base de impulsor
