Sobre o objeto 3D conversao de trilho Y 12MN/mgr para impressora 3D d bot

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

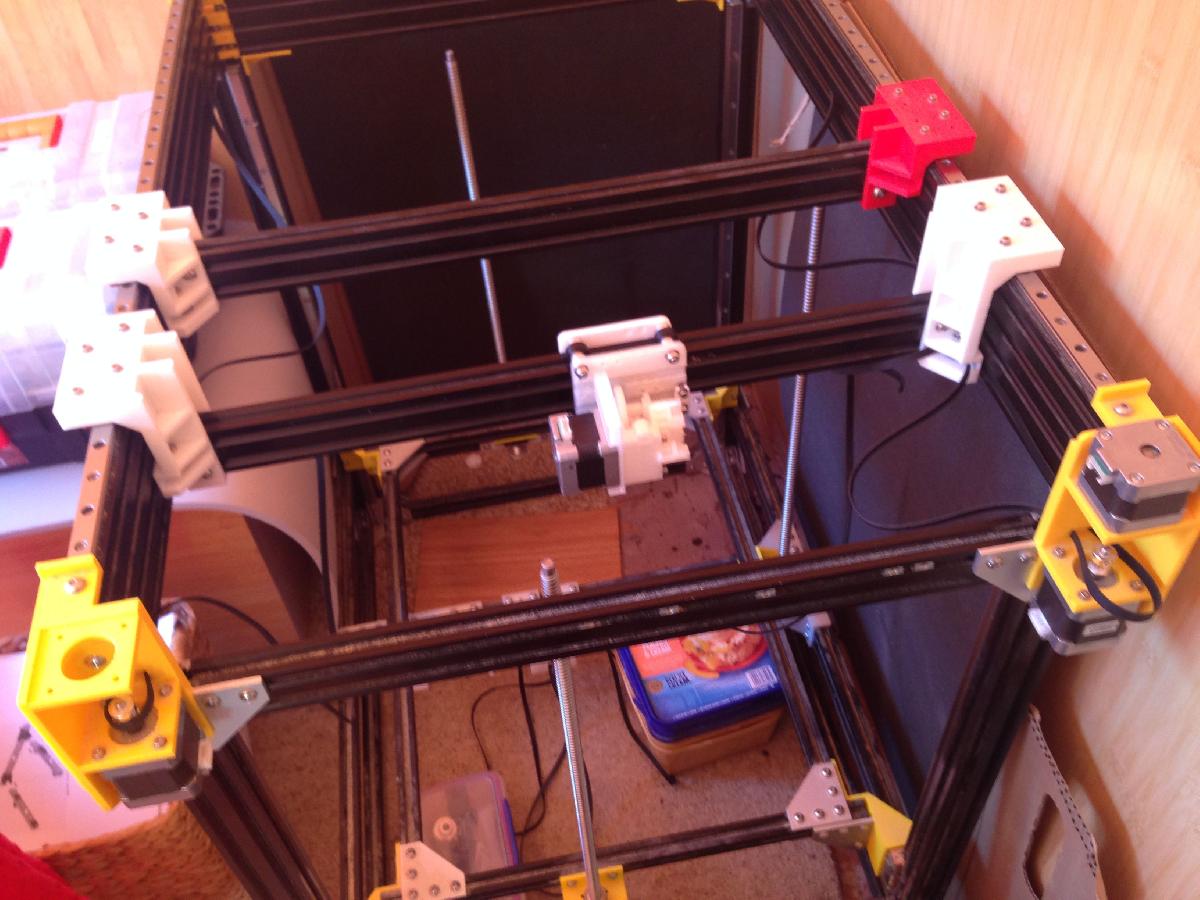

conversao de trilho Y 12MN/mgr para impressora 3D d bot foi projetado para Impressora 3D. conversao de trilho linear para impressora 3D d-bot usa dois bogies lineares MN12C de 12mm por lado na parte superior, suporte inferior nao necessario. Note que um MN12H por lado pode ser a melhor solucao. arquivo f3d fornecido para voce modificar de acordo com seus desejos de rolamento linear. modelo mk1m. Imprima 2, um por lado. Pecas por lado/suporte, a) um x M5 x 10mm e dois x M5 x 12mm + arruelas de 5mm. b) tres x porcas em T M5 c) Necessita de oito parafusos M3 x 14mm + arruelas d) Necessita de duas porcas M3 por suporte para rolamentos e) Necessita de dois parafusos M3 x 30mm f) Quatro x rolamentos de correia F623ZZ std d-bot + arruelas de 3mm mk1p adicionado, isso esta um pouco reforcado. (suporte vermelho nao suporte transparente, suporte transparente e suporte de portico UV) Nota sob teste/construcao no momento, pode estar errado, use com cuidado. Arquivo f3d Fusion 360 fornecido para mudar para trilhos diferentes, como um mgn12H, que pode ser uma melhor solucao. Dependendo de quao precisos os bogies sao com 2 bogies por lado, pode ser necessario empacotar com pedacos de papel para corrigir os niveis de altura. Bogies de boa qualidade nao devem precisar de muita correcao, talvez 1 pedaco de papel, ou seja, 0,05mm. Os ruins podem estar 0,7mm fora! Escolha o fornecedor de trilhos lineares com cuidado, eu encontrei esses bons, obtenha-os para cortar no comprimento que voce deseja. note que as quantidades abaixo eram para mim, voce provavelmente nao precisa de tantas. Porcas em T M3 para segurar trilhos (voce nao precisa de 500), Parafuso M3 x 8mm Parafuso M3 x 30mm Parafuso M3 x 14mm Arruelas M3 Parafuso M5 x 10mm e 12mm Porcas em T M5 (voce nao precisa de 500) Arruelas M5, Rolamentos de correia F623ZZ std d-bot
