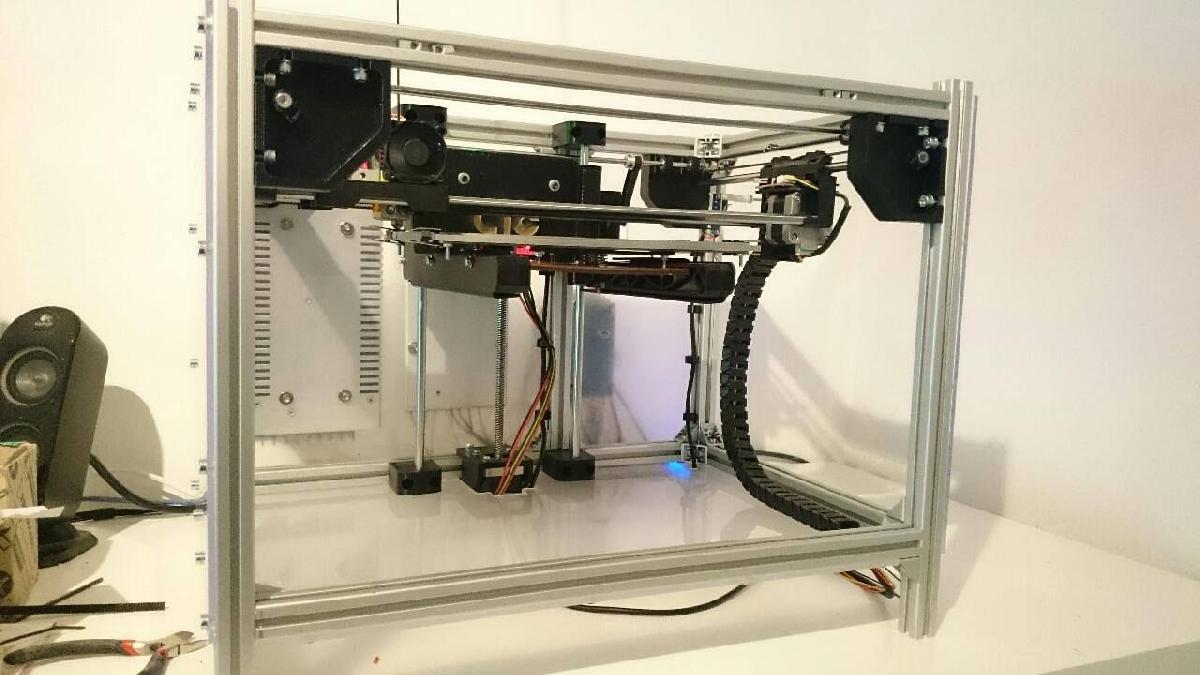

Conversao de CTC para Estrutura de Aluminio

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Conversao de CTC para Estrutura de Aluminio

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Conversao de CTC para Estrutura de Aluminio foi projetado para Impressora 3D. EDIT: Adicionado suporte para hastes de 10mm para esta mesa de aluminio Kit de conversao para substituir o case CTC por um case de perfil de aluminio 20x20mm Suporte para os finais de curso seguem. Suporte_Esquerdo e Suporte_Direito cada 2x Suporte_Z_Eixo_8mm_lado_superior e Suporte_Z_Eixo_8mm_lado_inferior tambem 2x Nos suportes para a guia Y estao ranhuras para porcas quadradas M3 Perfis de aluminio necessarios: 4x: 20x20x410mm 4x: 20x20x439mm 4x: 20x20x300mm 1x: 20x20x291mm AS GUIAS DO EIXO Y CTC ORIGINAIS SAO 26mm CURTAS!!!! Elas devem ser trocadas por: Ø8x326mm Todos os furos para parafusos sao para M5. Rolamentos necessarios 5x11x5 como 685ZZ. 14 pecas ATUALIZACAO: As guias de 5mm para o acionamento por correia Y podem ser melhor suportadas opcionalmente. As guias CTC sao curtas!!!! Voce precisa de novas guias!!!
