Controle Remoto RC DIY com Arduino

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Controle Remoto RC DIY com Arduino

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

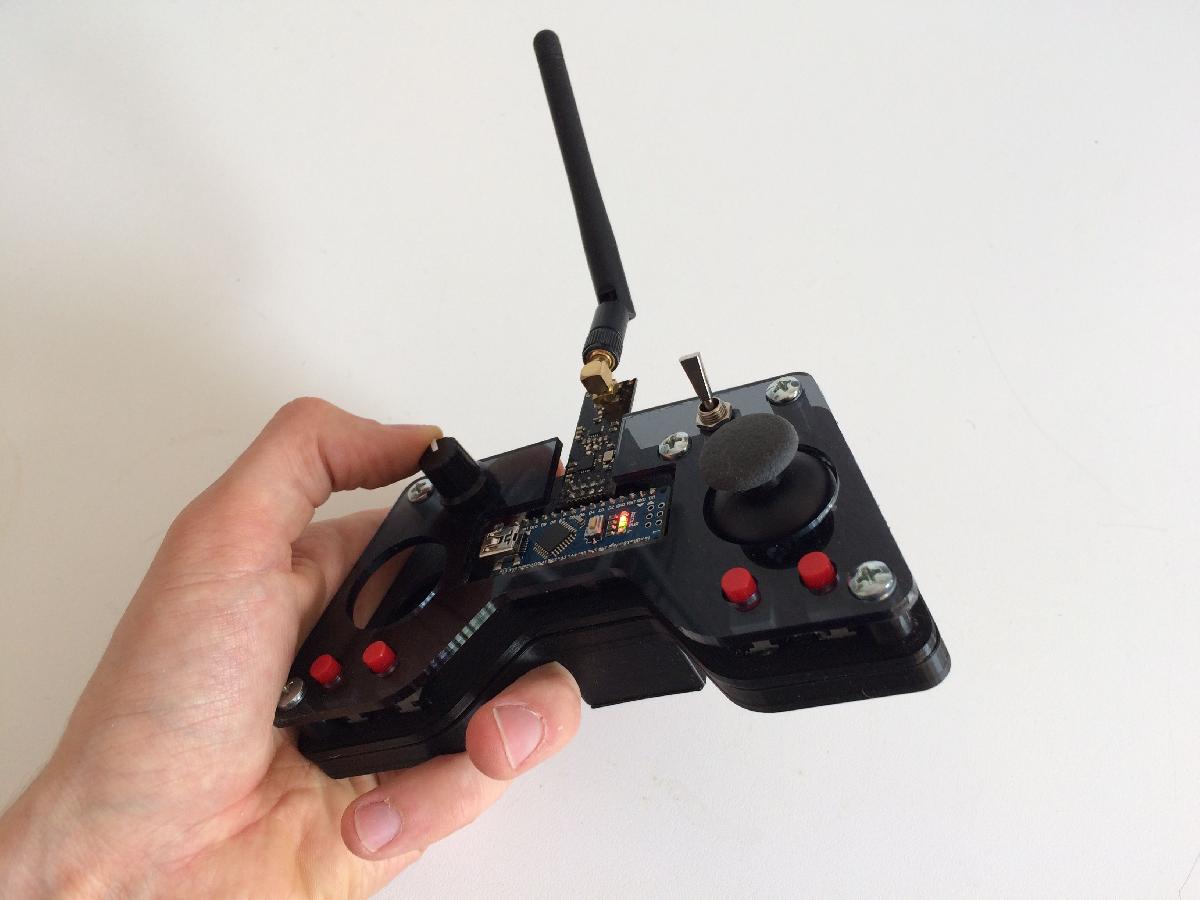

Controle Remoto RC DIY com Arduino foi projetado para Impressora 3D. Este e um case de controle remoto/transmissor RC inspirado neste otimo video:https://www.youtube.com/watch?v=aztm_8qGVfcA carcaca do controle remoto consiste em 3 partes principais e alguns espacadores. Todas as pecas podem ser impressas em 3D, no entanto, eu cortei a tampa superior em acrilico semitransparente de 3 mm na minha CNC porque gostei da aparencia. Inclui um arquivo .dxf dessa parte tambem, caso voce queira fazer o mesmo.A construcao e projetada para acomodar componentes padrao, conforme listado abaixo. O Arduino e o modulo NRF24 estao colocados em soquetes IC para torna-los removiveis. Os soquetes sao simplesmente soldados a uma placa de circuito perfurada que foi cortada para caber no recorte do meio da estrutura principal. Todas as conexoes sao soldadas a esta placa.O que voce precisa para o transmissor:Arduino NanoPotenciometroInterruptor de palanca (base ~ 13 x 8 mm)2 placas de joystick Arduino4 botoes de pressao (base ~ 8,5 x 8,5 mm)5 parafusos e porcas M4x20mmPequeno interruptor de energia (~ 13,5 x 9 mm)Bateria de 9VConector de bateria de 9VSoquete IC para o Arduino e o modulo NRF24 (eu simplesmente cortei soquetes padrao no tamanho)Capacitor de 10µFRegulador de tensao de 3,3V AMS1117Trabalho em andamentoMais informacoes, como diagrama de circuito, serao fornecidas em breveaqui esta um video curto do transmissor:https://www.youtube.com/watch?v=cCX37i7iWVw

Baixar

O projeto do controle remoto RC DIY com Arduino é uma ótima opção para entusiastas de robótica e eletrônica que desejam criar seus próprios transmissores personalizados. Abaixo estão os principais aspectos que podemos destacar sobre o modelo 3D e a construção do dispositivo.

### Modelo 3D
O arquivo do modelo 3D é dividido em três partes principais, além de alguns espaçadores, permitindo que a impressão em 3D seja feita de maneira acessível e econômica. Isso significa que a maioria dos componentes da carcaça pode ser impressa em plásticos como PLA ou ABS, que são comuns em impressoras 3D. O autor sugere a utilização de acrílico semitransparente de 3 mm para a tampa superior, oferecendo uma aparência esteticamente agradável e um visual mais refinado ao controle remoto.

### Componentes e Conexões
Os componentes listados são escolhidos para garantir que as partes se encaixem perfeitamente dentro da estrutura projetada. Entre os componentes essenciais estão o **Arduino Nano**, os módulos **NRF24**, diferentes botões e joysticks, além de conectores e reguladores de tensão. A utilização de soquetes IC é uma abordagem inteligente, pois facilita a substituição ou manutenção dos componentes, permitindo que o usuário troque facilmente o Arduino ou o módulo NRF24, caso necessário.

### Montagem
A construção é projetada para ser intuitiva, com todas as conexões sendo soldadas a uma placa perfurada. Isso não só simplifica o processo de montagem, mas também ajuda a manter a estrutura interna organizada, evitando emaranhados de fios. Os espaçadores são importantes para garantir que os componentes sejam fixados de maneira adequada dentro do case.

### Recursos Adicionais
O autor menciona que mais informações, como um diagrama de circuito, serão disponibilizadas em breve, o que é um excelente recurso para quem quer garantir que todas as conexões e montagens estejam corretas. Além do mais, há links para vídeos no YouTube que demonstram o projeto, oferecendo visuais que pode ser muito útil durante todo o processo de montagem.

### Considerações Finais
Esse projeto é um ótimo exemplo de como a comunidade maker pode criar soluções personalizadas e didáticas utilizando impressoras 3D e componentes eletrônicos disponíveis no mercado. É uma excelente oportunidade para aprender, experimentar e aplicar conceitos de eletrônica e design. Se você está pensando em fazer seu próprio controle remoto, a combinação desses arquivos e componentes resulta em um projeto divertido e educativo.
