Controle Remoto para OS Railway sistema ferroviario totalmente imprimivel em 3D!
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Controle Remoto para OS Railway sistema ferroviario totalmente imprimivel em 3D!
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

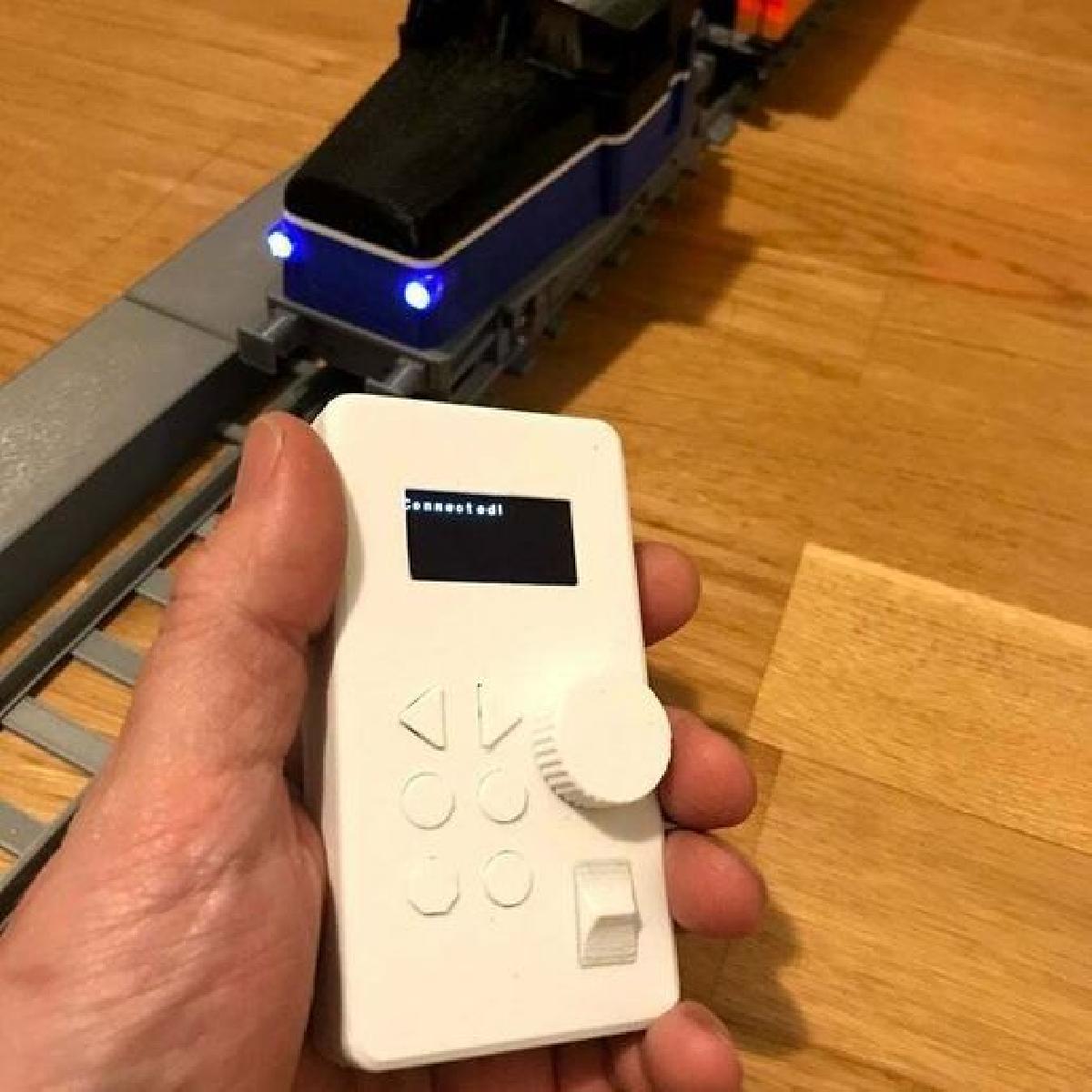

Controle Remoto para OS Railway sistema ferroviario totalmente imprimivel em 3D! foi projetado para Impressora 3D. Decidi fazer um controle remoto para meus trens impressos em 3D, principalmente porque meu filho tem dificuldade com a interface do smartphone e, em segundo lugar (e provavelmente mais importante), era divertido. :) Esta pequena caixa baseada em NodeMCU pode, e claro, ser usada para qualquer outro proposito tambem, inclui um projeto de Arduino que e um scanner de rede Wi-Fi (tambem visivel em funcionamento em uma das fotos). Este exemplo pode ser util se voce quiser continuar desenvolvendo este projeto e, por exemplo, integrar um menu onde voce pode escolher entre varios alvos diferentes. Este controle remoto funciona com o software padrao para o Hectorrail 141 e envia seus comandos com solicitacoes HTTP GET e basicamente ignora a resposta. Este nao e, com certeza, o metodo mais eficiente de comunicacao entre dois NodeMCU, mas isso deixa a possibilidade em aberto de que voce ainda possa se conectar aos trens com seu smartphone ou tablet, alem deste controle remoto. Descobri ao montar que a caixa e um encaixe realmente apertado, entao tenha cuidado ao soldar as pernas do botao e dobre-as para que ocupem a menor quantidade de espaco possivel. Inclui duas versoes do lado de tras, uma se voce quiser usar celulas individuais e outra se quiser usar um pacote de baterias. Recomendo fortemente o ultimo, mesmo que voce compre celulas recarregaveis AAA individuais, recomendo solda-las em um pacote. Construir um compartimento de bateria com celulas soltas nao e tao simples quanto parece para conseguir uma boa conexao. Se eu construir outro, usarei um pacote de bateria soldado e farei um buraco para um conector de carregamento na lateral, para nao precisar desparafusar a parte de tras. Equipamentos necessarios: NodeMCU - Uma placa de desenvolvimento que contem um microcontrolador Wi-Fi ESP8266. Esta geralmente pode ser encontrada bem barata no eBay, Wish ou Alibaba, apenas compare a imagem com o esquematico para ver se e a versao correta. https://pt.wikipedia.org/wiki/NodeMCU Display OLED com conexao I2C de 4 fios e controlador SH1106. http://www.heltec.cn/download/OLED_Sepecification.pdf Na pagina 4 deste PDF voce tem uma visao geral, eu uso o que esta no canto inferior direito, versao monocromatica controlada por SH1106 de 1,3". E vendido em nossa loja de materiais de construcao local Kjell&Co: https://www.kjell.com/se/sortiment/el-verktyg/elektronik/optokomponenter/led-lcd-displayer/luxorparts-oled-display-for-arduino-1-3--p87946?gclid=EAIaIQobChMIuuWojpiA3wIV0qiaCh07cQFDEAYYASABEgLA9_D_BwE&gclsrc=aw.ds NOTA! voce precisa instalar uma extensao de biblioteca para o ambiente Arduino, verifique a pagina do Hectorrail 141 para instrucoes: https://www.thingiverse.com/thing:2575667 6 pecas de botoes - Pesquise no eBay por "Botao de pressao PCB tatil". Deve ter um comprimento medio do botao, mas se voce comprar os longos, pode corta-los ate que funcionem bem. NAO! cole a moldura do botao ao corpo principal antes de testar se os botoes funcionam! 1 peca de potenciometro de 5-10kOhm. O usado aqui e um tradicional de plastico com um botao longo que foi cortado para cerca de 6-7mm de comprimento. A rosca e de 3/8", mas eu apenas ampliei o furo para 10mm no corpo, ja que a rosca e muito fina para funcionar. Interruptor de energia: usei um interruptor basculante super pequeno para este projeto e nao consigo encontra-lo, entao recomendo que voce experimente um pouco aqui e, se nao conseguir encontrar um pequeno interruptor basculante que funcione com as pecas do botao incluidas, basta ampliar o buraco e colocar um interruptor basculante la em vez disso. NOTA! o arquivo zip "esp8266-OLED-master" contem a biblioteca para o display OLED, ele deve ser colocado na pasta de bibliotecas na sua instalacao do Arduino IDE, por exemplo: C:\Program Files (x86)\Arduino\libraries Os outros dois diretorios do projeto podem ser colocados onde voce quiser.
