Controle de spindle R CNC
Outro
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Controle de spindle R CNC
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

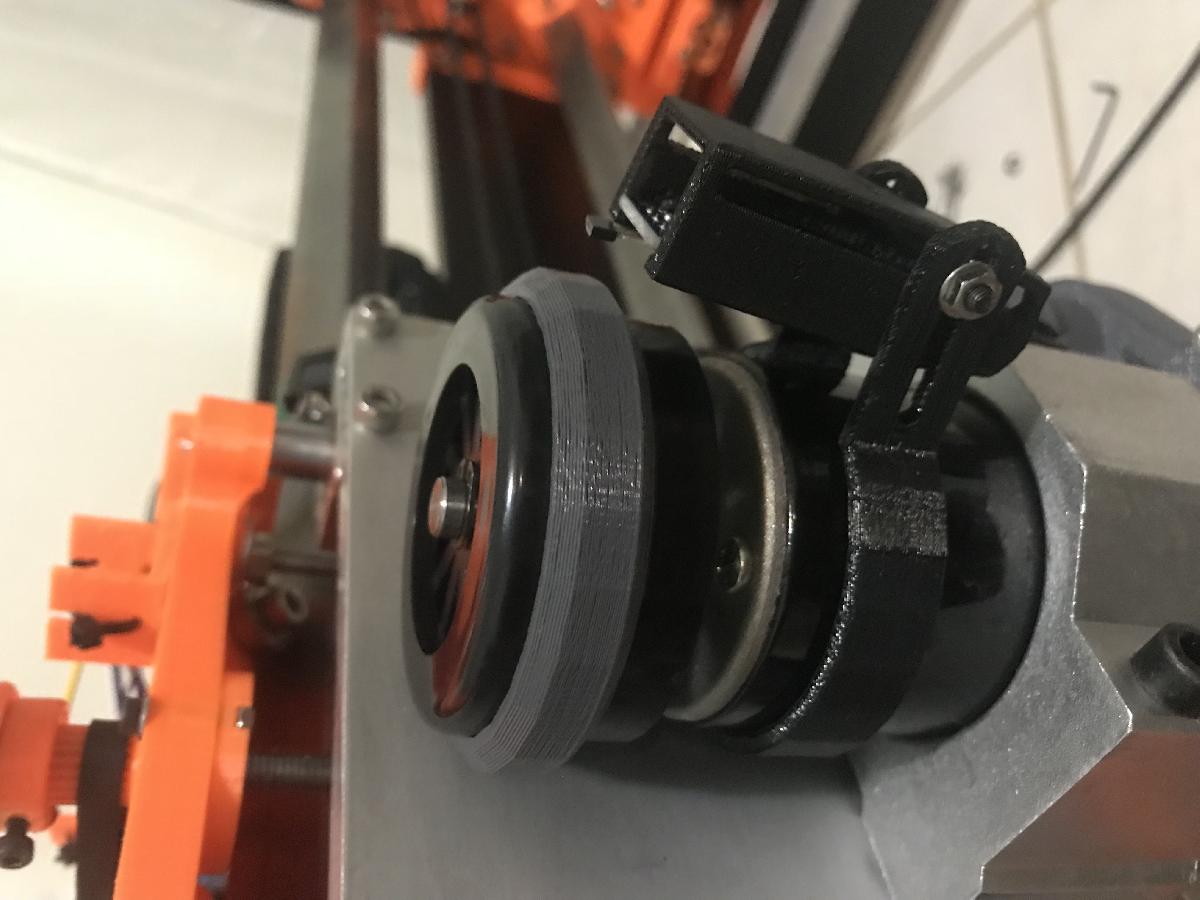

Controle de spindle R CNC foi projetado para Impressora 3D. Este circuito e um complemento R-CNC para medir RPM do spindle. Um diagrama de fiacao foi fornecido para integrar com a fiacao do R-CNC. Arduino nano e um modulo de sensor de efeito Hall foram usados. Todos os arquivos STL foram projetados ou modificados no SketchUp. Um ima foi inserido em um anel preso ao ventilador do spindle para permitir que o modulo Hall capture as rotacoes. Use cabo blindado conectado ao terra em todas as conexoes para evitar EMI no LCD, Arduino e Sensor Hall. O Sketch do Arduino com a biblioteca I2C para LCD 1602 foi fornecido e um arquivo Eagle (brd) com a placa de circuito impresso (pcb). Devido a muita EMI gerada pelo cabo de alimentacao do spindle sobre os cabos do motor de passo e LCD, fui forcado a redirecionar o cabo de alimentacao do spindle para transitar sozinho em uma segunda corrente de cabo X do lado oposto.
