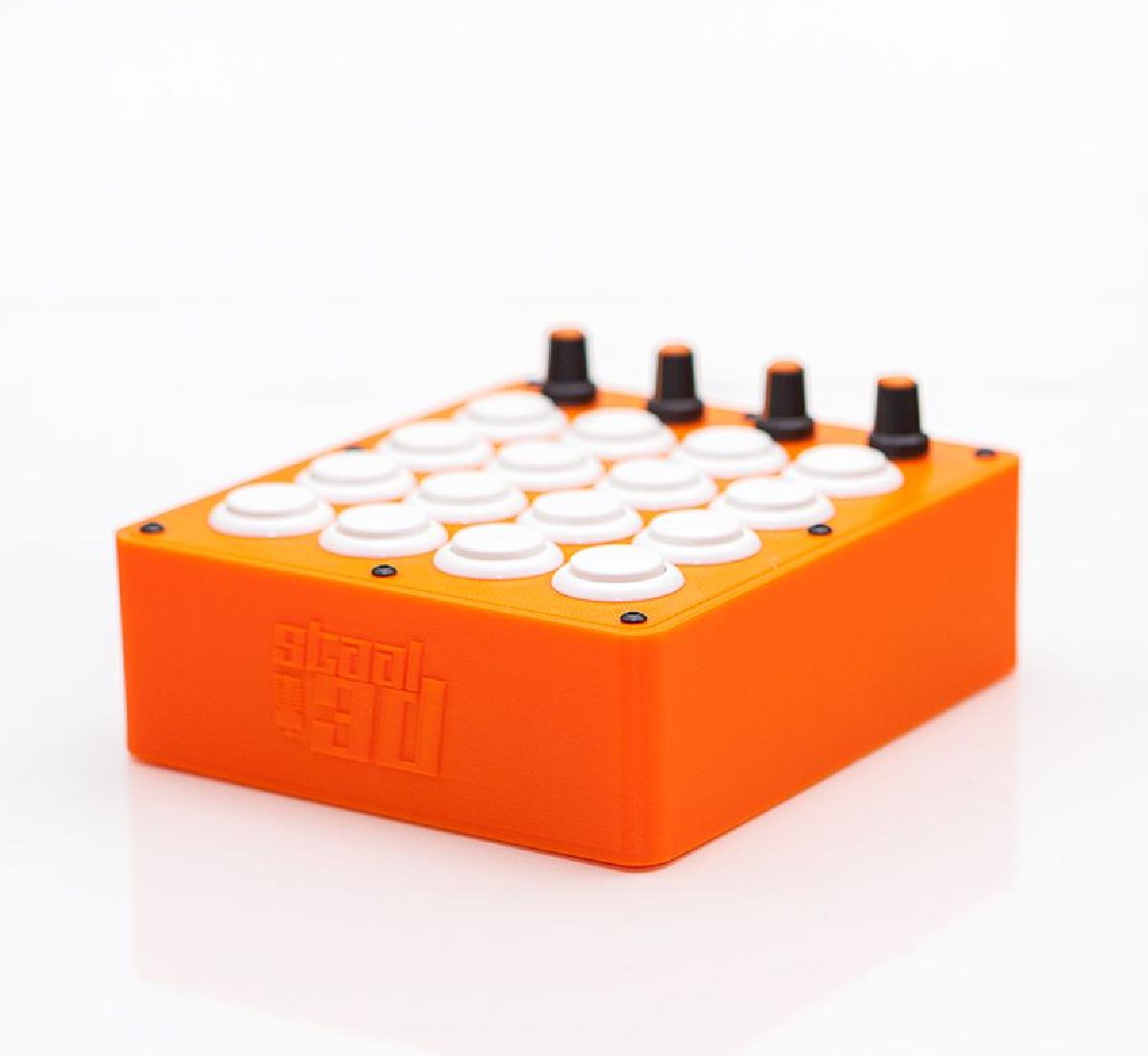

Sobre o objeto 3D Controlador MIDI

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Controlador MIDI foi projetado para Impressora 3D. Controlador MIDI para varias DAWs e programas de musica. Esta e uma unidade no estilo MIDI Fighter e e muito divertida de usar. Foi testada no Ableton Live, Reason, Garage Band e Traktor. Funciona como um encanto. Mapeie MIDI para o que voce quiser. Tem 4 saidas analogicas e 16 digitais.Hardware que voce precisa para fazer um:Interruptor liga/desliga tamanho 12,9mm x 19,4mm16 botoes Arcade Sanwa de 24mm (ou clones)4 botoes tamanho: 15mm x 17mm (KN-11/WS)4 potenciometros de 10k8 parafusos com cabeca de botao M3 de 4-6mmArduino Mega (parafusos de montagem ou cola quente)Fios Dupont para o ArduinoFios para os botoes e potenciometrosPara o software, use o carregador de inicializacao MocoLufa e voce podera programar o Arduino novamente sem precisar gravar o carregador de inicializacao. Para isso serve o interruptor ON/OFF. LEIA AS INSTRUCOES DO MocoLUFA no link. E como um bonus, o Arduino aparece e funciona como um dispositivo MIDI USB nativo normal, sem a necessidade de um emulador como o hairless MIDI, etc.https://github.com/kuwatay/mocolufaComo fazer DFU no Mac: https://www.youtube.com/watch?v=pHOSCIRoJG8O sketch do Arduino e fornecido por Gustavo Silveira O Musico Nerd: https://www.youtube.com/channel/UCyqCwyBJ98fR-CPoyXUxY5w Assista ao canal dele no YouTube para muitas informacoes sobre como fazer controladores MIDI com o Arduino.Link para o arquivo do sketch: https://www.dropbox.com/s/kgv656eeefdujr4/Staal3D-Midi-Controller.zip?dl=0Altere o Sketch conforme necessario. Fique atento ao Pino Digital 13, ele pode causar alguns disparos indesejados realmente estranhos. Foi desativado no sketch.Isso deve ser muito facil de fazer, entao nao forneci o diagrama, pois isso e um conhecimento basico sobre como ligar tudo e talvez voce nao queira usar os mesmos Pinos Digitais que eu. O Mega tem mais do que suficiente de pinos analogicos e digitais para este controlador.
