Sobre o objeto 3D Controlador de Umidade

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

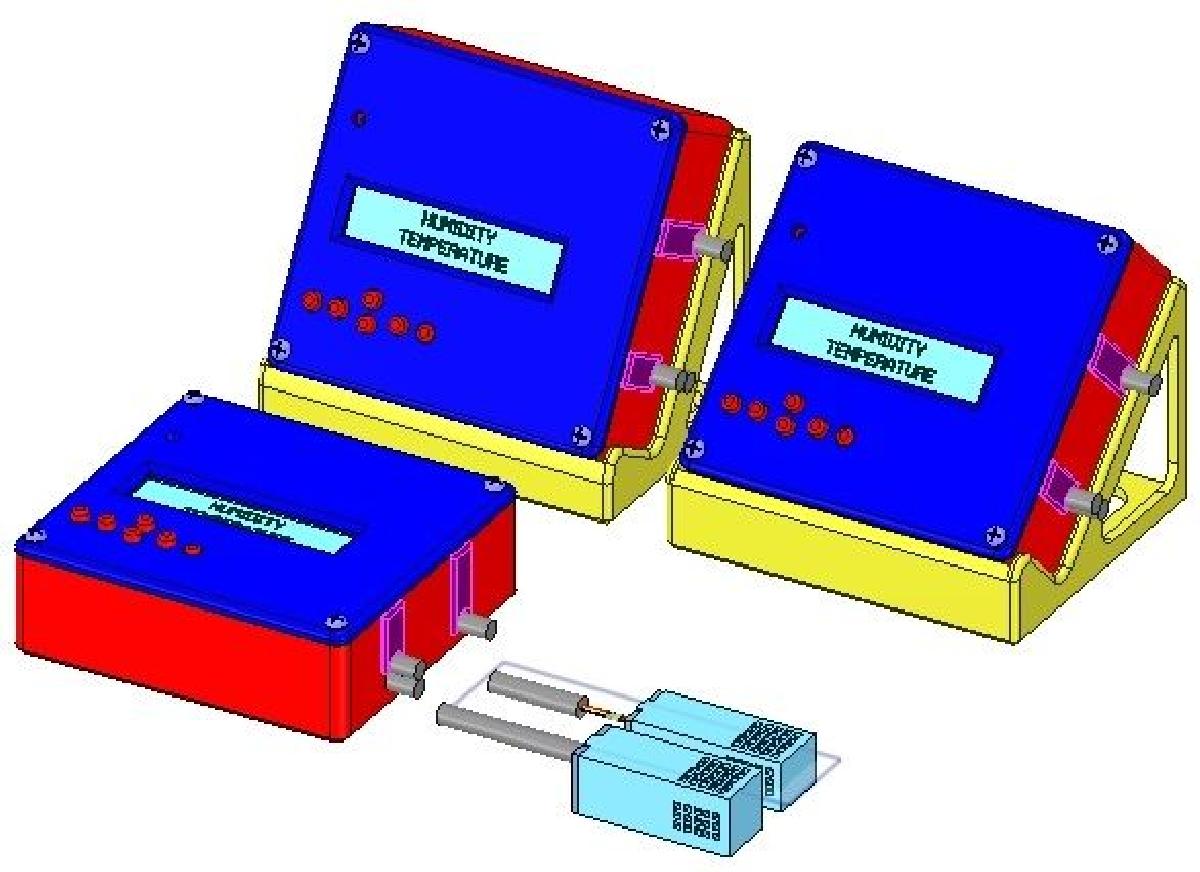

Controlador de Umidade foi projetado para Impressora 3D. Este e um controlador de umidade baseado em Arduino UNO projetado para uso em um pequeno espaco de cultivo ou tenda de cultivo, no entanto, pode ser utilizado em qualquer comodo da casa.Alem de controlar um umidificador, ele calculara o Deficit de Pressao de Vapor, que e util para cultivar e manter plantas saudaveis. Veja a documentacao para mais detalhes.A documentacao e o esboco do Arduino estao contidos em pastas compactadas.Este controlador foi projetado para funcionar com um vaporizador barato, como o Vaporizador de Vapor Quente Vicks.A caixa tem um local para adicionar um relogio em tempo real se desejado, no entanto, eu nao escrevi nenhum codigo para isso.Atualizacao:Estou em processo de usar esta area para um ESP8266 (ESP-01) com placa adaptadora para dar capacidade Wi-Fi. O design da caixa existente pode ser utilizado se o separador for cortado ou quebrado, mas estou ampliando este espaco para criar mais area.Eu tenho o codigo do arduino funcionando a ponto de que, usando qualquer navegador da web, a Temperatura do Ar, Umidade, Temperatura da Folha e Deficit de Pressao de Vapor podem ser visualizados. (Nenhuma conexao com a internet e necessaria.)Estou tambem trabalhando em um programa para Windows que pode ser usado para visualizar e registrar os valores baixados usando seu proprio navegador embutido.22/04/2020 Tive uma falha no disco rigido enquanto trabalhava no esboco e estou em processo de atualizar meu backup para o que eu tinha antes da falha.11/05/2020 Carreguei arquivos preliminares com suporte a Wi-Fi e um arquivo dxf para a fiacao. Esta e uma versao funcional, mas neste momento eu nao compilei uma lista das bibliotecas sendo usadas.A localizacao na caixa do controlador original para um modulo de relogio em tempo real sera utilizada para o modulo wifi ESP8266, mas o separador precisara ser removido ou movido mais perto do arduino para proporcionar espaco suficiente.O esboco e nomeado Hum_Controller_V203.zip.03/03/2021 Versao atualizada com algumas correcoes menores. Se voce estiver usando as versoes anteriores, precisara adicionar uma linha na parte a_HumSens da seguinte forma:HumVal = (DHT.humidity);HumVal += RhOffset; < Adicione esta linha na versao da biblioteca DHT do codigoAdicionei um programa para Windows que pode obter a pagina da web que o controlador gera e extrair os dados para registro de dados. Isso criara um arquivo .csv que pode ser usado pelo Excel, Libre Office, etc.Desculpe pela demora em liberar, mas eu continuei adicionando mais recursos a ele.O programa e escrito em Visual Basic 6.0, sei que e um programa de desenvolvimento antigo, mas ainda e a melhor versao, na minha opiniao, e embora eu tenha comprado minha copia quando foi lancada, vi videos recentes sobre como baixa-lo e instala-lo no Windows 10 gratuitamente.Descompacte a pasta HumViewer e execute o Setup.exe para instala-lo.20/04/2021Espero que esta seja a atualizacao final.O esboco foi alterado para usar um algoritmo PID independente da biblioteca pid.h, ja que a biblioteca pid.h causou problemas serios com o Wi-Fi. Estou supondo que a biblioteca SoftwareSerial.h e a biblioteca pid.h nao se comunicam bem entre si.O programa Humidity Viewer foi atualizado para resolver alguns problemas quando o upload de dados via Wi-Fi teve problemas de comunicacao.Eu tambem removi alguns dos arquivos mais antigos que foram carregados anteriormente.Fim da atualizacaoAlem de um Arduino UNO, voce precisara de um escudo LCD/Teclado, um Rele de Estado Solido classificado para pelo menos 10 amp e classificado para a tensao da sua rede eletrica ou superior. O SSR deve ter uma entrada DC e saida AC.Um rele mecanico pode ser usado, mas recomenda-se que a linha #define PIDCONTROL seja comentada para que o controle On/Off seja usado em vez de PID para aumentar a vida util do rele.Existem 2 versoes do case do sensor DHT11, com a versao grande para uso com o DH11 fornecido em alguns kits de Arduino que utilizam uma placa de circuito projetada para multiplos itens. O meu era um kit Rex Qualis.Este e meu primeiro projeto original em Arduino, entao peco desculpas antecipadamente por o codigo nao estar em padroes profissionais.O painel frontal e os botoes deste projeto foram adaptados do case configuravel por Egil https://www.thingiverse.com/thing:845415
