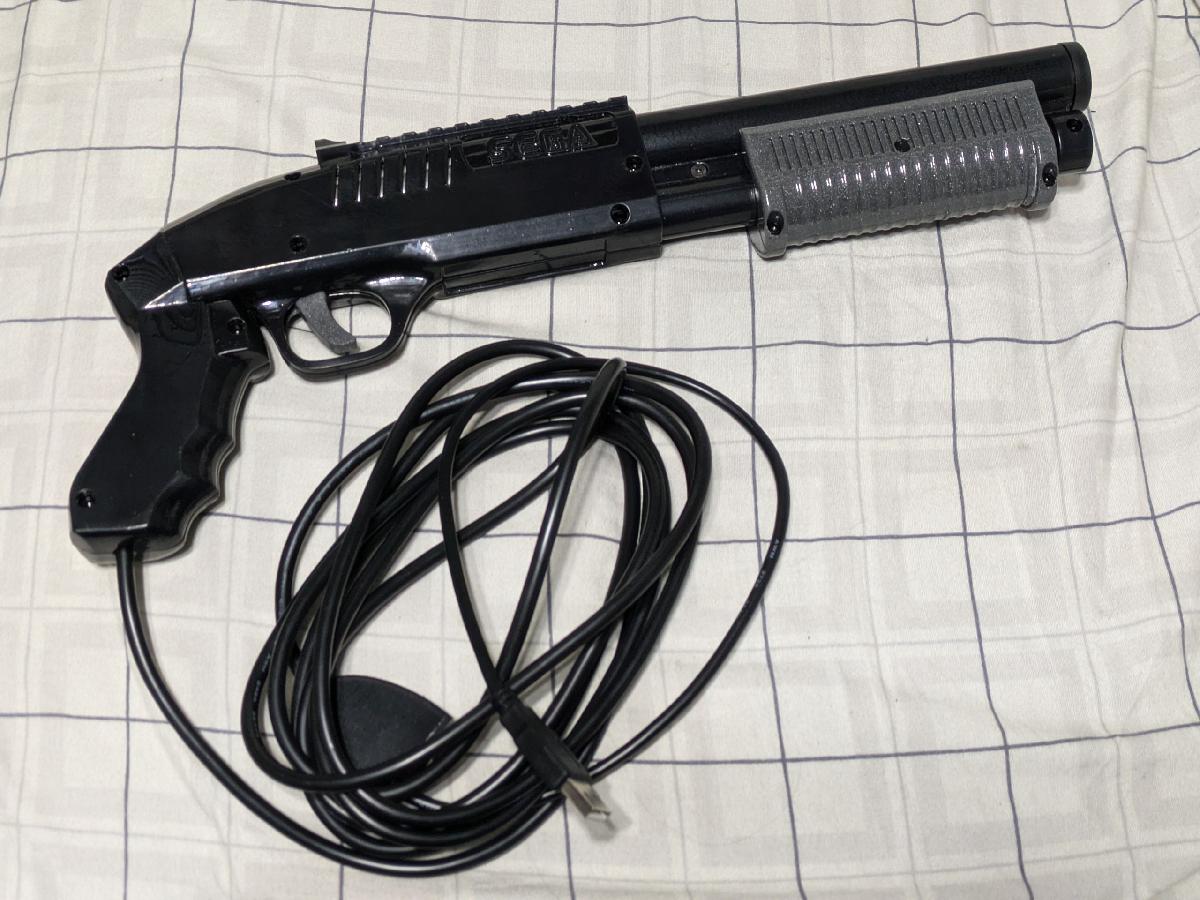

Controlador de pistola leve GUN4IR para espingarda

Jogos eletrônicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Controlador de pistola leve GUN4IR para espingarda

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Controlador de pistola leve GUN4IR para espingarda foi projetado para Impressora 3D. Aqui esta minha opiniao sobre o Projeto Shotgun da Endprodukt. Fiz uma boa quantidade de alteracoes que espero melhorar um design que ja era otimo. As principais mudancas sao: - Modifiquei o cano para utilizar um interruptor Sanwa retirado de um botao de arcade OBSF tipico. - Modifiquei a posicao da camera para permitir um ajuste mais facil e troquei o adaptador da lente. - Modifiquei o corpo para aceitar um cabo de 6 mm na alca, reforcei os pinos do parafuso do interruptor do gatilho, adicionei um pino para a mola do gatilho e algumas outras pequenas ajustagens. Tambem adicionei o logo da SEGA para um pouco de diversao. - Modifiquei o gatilho e o fiz mais longo. Imprimi as pecas em ABS, depois coloquei os componentes em vapor de acetona para alisar as partes. Por fim, passei um apagador magico para remover o brilho. Hardware adicional necessario para esta montagem: - Pecas para fazer uma montagem Gun4IR, veja o site do JayBee para mais informacoes - https://www.gun4ir.com/ - 1x lente Fisheye - 1x solenoide MQ8-Z15 - 1x microswitch estilo arcade com alavanca - 1x mola de tensao para recarga, usei aproximadamente 30x9mm - 1x mola de compressao para o gatilho, usei aproximadamente 20x10mm - 1x interruptor Sanwa, removido do botao - Cabo de 6 nucleos 22AWG (para Anduino USB e Vcc para solenoide) - Insercoes de latao M3, 3mm e 6mm (5mm OD) - Parafusos hexagonais M3, 10mm e 16mm - Parafusos M3 com cabeca chata, 5mm (para o cano) Opcional: - Adicionei um pouco de peso no embolo do solenoide usando 7x arruelas M10, aqueceu-as com um macarico e as soldou juntas. A cola quente fixou as arruelas na extremidade do embolo. - Tambem soldei a mola do gatilho a alavanca do interruptor para mante-la no lugar.

Baixar

O modelo 3D intitulado "Controlador de pistola leve GUN4IR para espingarda" é um projeto que aprimora um design já popular, o Projeto Shotgun da Endprodukt. Este projeto foi adaptado e modificado para aumentar a funcionalidade e a ergonomia do controlador, que tem como objetivo principal proporcionar uma experiência de jogo mais imersiva.

### Principais Modificações

1. **Cano e Interruptor**: Uma das alterações mais significativas foi a modificação do cano para incluir um interruptor Sanwa, conhecido por sua durabilidade e eficiência, geralmente utilizado em botões de arcade. Essa troca visa oferecer uma resposta mais tátil e imediata ao jogador.

2. **Posição da Câmera**: A posição da câmera foi ajustada, o que permite um posicionamento mais fácil e conveniente, melhorando a experiência visual.

3. **Corpo e Ergonomia**: O corpo da arma foi modificado para permitir a integração de um cabo de 6 mm na empunhadura. Além disso, o design foi reforçado nos pontos de fixação do interruptor do gatilho e foi adicionado um suporte para a mola do gatilho, aumentando a durabilidade e a resistência do controlador.

4. **Gatilho**: O gatilho foi alongado para melhorar a ergonomia e proporcionar um controle mais confortável durante o uso.

5. **Detalhes Estéticos**: Um toque divertido foi adicionado com a inclusão do logo da SEGA no design, que pode atrair a atenção de fãs e trazer um elemento nostálgico ao projeto.

### Materiais e Impressão

O controlador foi impresso em ABS, um material comum em impressões 3D devido à sua resistência e facilidade de pós-processamento. Para melhorar o acabamento das peças, foi utilizado vapor de acetona para alisar as superfícies, seguido de uma limpeza com uma esponja mágica para remover o brilho excessivo, garantindo uma aparência mais refinada.

### Hardware Adicional Necessário

Para completar a montagem do controlador, diversos componentes adicionais são necessários, incluindo:

- **Componentes Gun4IR**: Consultar o site do JayBee para informações detalhadas sobre as peças necessárias.
- Lente olho de peixe, solenoide MQ8-Z15, microinterruptor estilo arcade com alavanca, molas de tensão e compressão, cabo de 6 núcleos, inserções de latão e parafusos para montagem.

### Opções de Personalização

Como um toque pessoal, o autor implementou algumas opções de personalização:

- **Peso Adicional**: Um pouco de peso foi adicionado ao êmbolo do solenoide utilizando arruelas, soldadas juntas e fixadas com cola quente, o que pode melhorar a sensação de manuseio.

- **Fixação do Gatilho**: A mola do gatilho foi soldada à alavanca do interruptor para garantir que permaneça segura.

### Conclusão

O "Controlador de pistola leve GUN4IR para espingarda" é um projeto interessante que exemplifica como as impressões 3D podem ser utilizadas para criar dispositivos customizados e funcionais para jogos. As modificações feitas pelo autor não só melhoram o funcionamento do controlador, mas também proporcionam uma experiência de jogo mais agradável e ergonômica. Este projeto é um ótimo exemplo de criatividade e inovação no uso de impressoras 3D.
