Controlador de passo CNC GRBL 3 eixos com Arduino Mega328

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Controlador de passo CNC GRBL 3 eixos com Arduino Mega328

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Controlador de passo CNC GRBL 3 eixos com Arduino Mega328

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

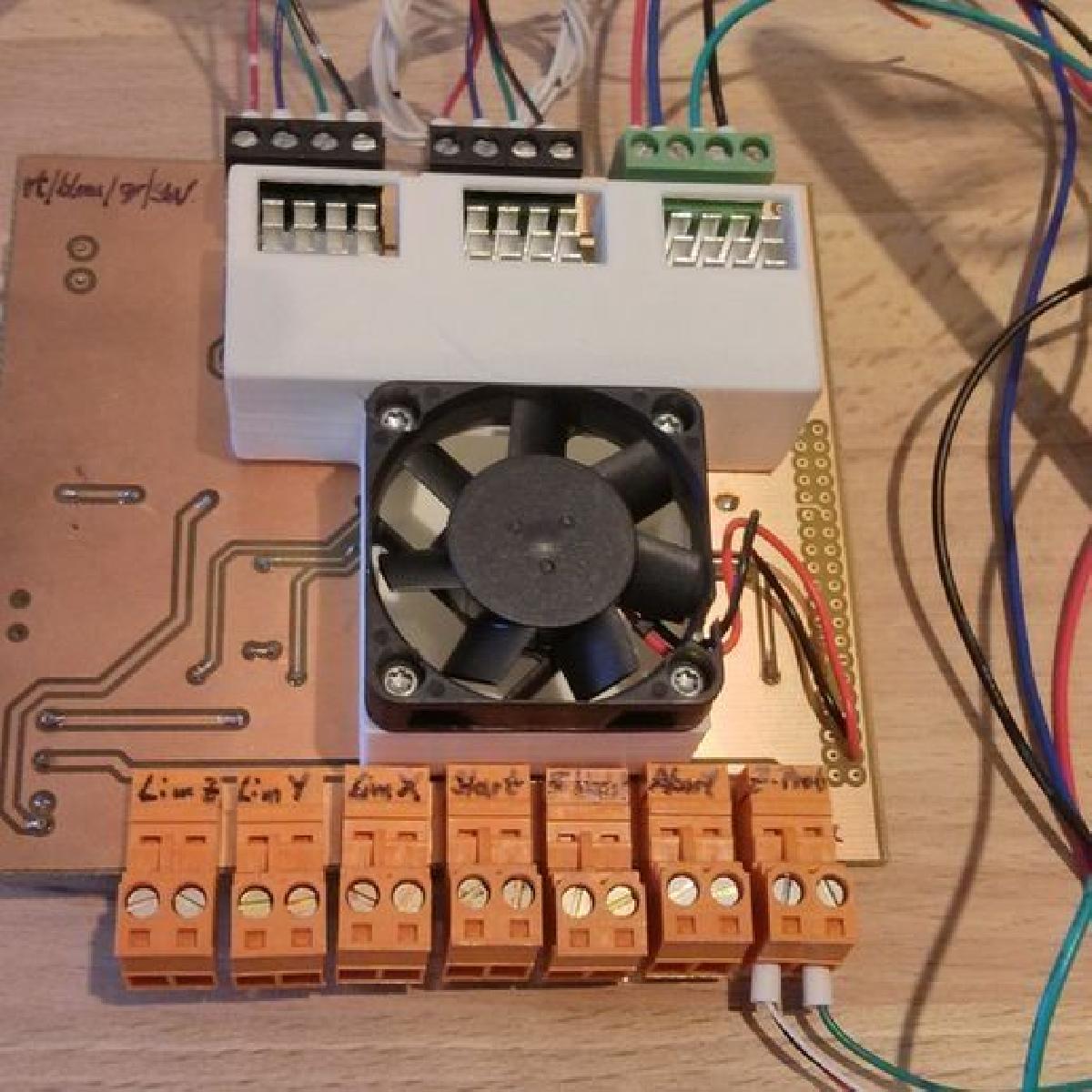

Controlador de passo CNC GRBL 3 eixos com Arduino Mega328 foi projetado para Impressora 3D. Esta e a minha interpretacao de uma placa de driver de passo de 3 eixos GRBL Mega328 para minha fresadora CNC. Ela e projetada para os novos chips de driver de passo Trinamic TMC2100 em uma placa de distribuicao vendida pela Watterott-Electronics (que eu realmente gosto, porque sao realmente legais (eles diminuem a corrente quando o motor esta ocioso e sao silenciosos =;) disponivel aqui [link](http://www.watterott.com/de/SilentStepStick)). Mas voce tambem poderia usar outros drivers de passo, como o Texas Instrument DRV8825 ou Pololu A4983, se preferir. * Ha apenas uma entrada de alimentacao (24-45 Volts) e a placa usa um conversor step down para gerar a alimentacao de 5V/3.3V para o controlador. * Todas as entradas estao galvanicamente isoladas com optoacopladores e um conversor DCDC para fornecer a parte secundaria [link](http://www.reichelt.de/index.html?ACTION=3;ARTICLE=35024;SEARCH=SIM1-0505%20SIL4), portanto, sem problemas com EMV indo para os cabos de fim de curso e fazendo coisas estranhas com o controlador CNC. * Controlador Atmel Mega328 com chip USB FTDI na placa. * Usa o incrivel firmware GRBL para Arduino. Do lado do software, uso [bCNC](https://github.com/vlachoudis/bCNC) como senderde g-code e plataforma de nivelamento automatico para fresar PCBs. A placa e os esquemas foram projetados com KiCAD. Para ficar no lado seguro, adicionei um cooler para os drivers de passo. Ele usa um duto impresso e um ventilador de 40mm 5V. Em 29 de agosto de 2015, carreguei o arquivo SketchUp mais recente, com um duto de ventilador mais facil de imprimir e partes melhoradas da caixa inferior e superior. Agora tenho algumas placas de circuito impresso (somente as placas nuas, sem pecas soldadas), entao, se alguem estiver interessado nelas, me avise. Atualizacao! Houve um erro estupido na secao FTDI (USB), VCC estava conectado a 3.3V e isso causou a falha da conexao USB em momentos aleatorios ou uma falha completa. Eu consertei a placa de circuito impresso e os esquemas.
