Sobre o objeto 3D Controlador de bomba de calor barato

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

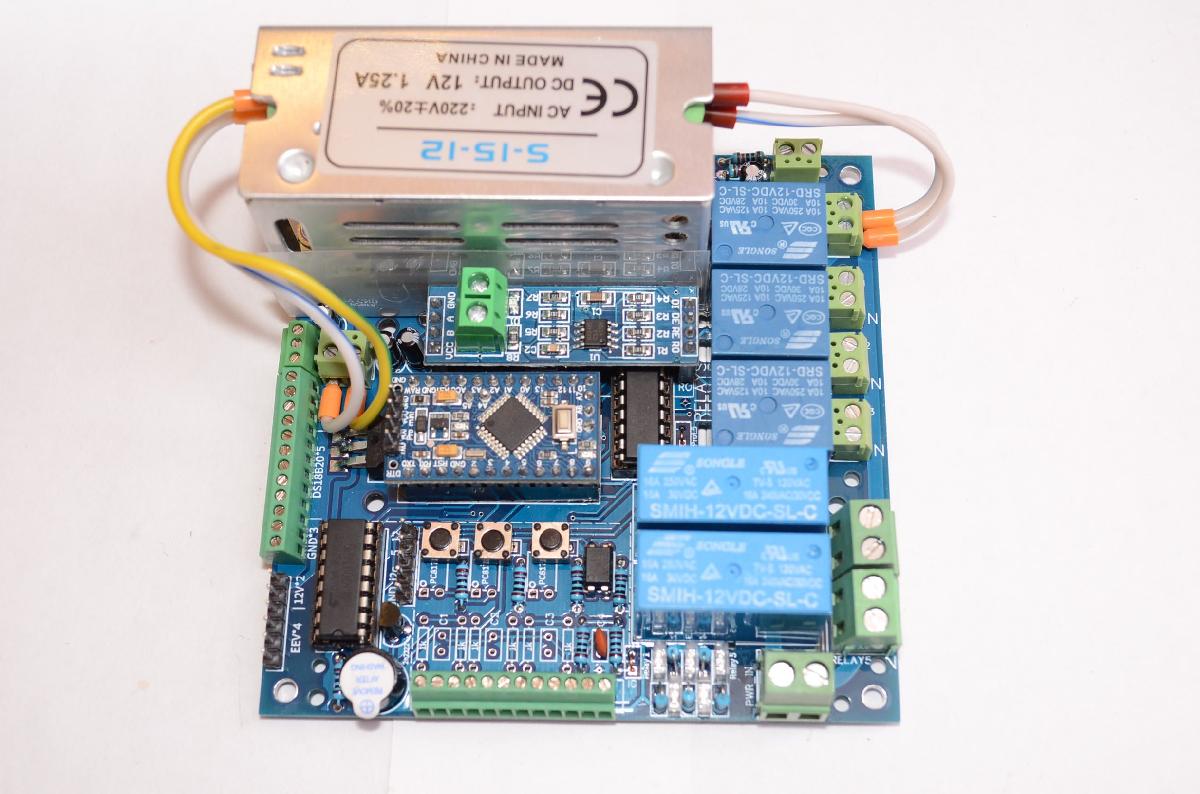

Controlador de bomba de calor barato foi projetado para Impressora 3D. Controlador de bomba de calor barato (CHPC)O CHPC e um controlador de bomba de calor (HP) de custo minimo, que pode ser usado conforme fornecido ou pode ser adotado para quase todos os casos de uso devido a natureza de codigo aberto.Aplicacoes:1. Termostato.Resumo: Termostato de precisao. Simples e barato. Apenas 1 rele e 1 sensor de temperatura necessarios. Exemplos de aplicacao: Controle de calor ambiente. Controle climatico do galinheiro. Coluna de destilacao. Mais.2. Controlador da bomba de calor (HP).Resumo: Controlador da bomba de calor. O controlador aciona os componentes do sistema HP: compressor, Bombas de Circulacao (CP) do lado frio e quente. Protege o sistema contra sobrecarga, superaquecimento e congelamento. Aciona EEV para otimizar as condicoes de funcionamento da HP. Exemplos de aplicacao: Sistema de bomba de calor DIY. Modulo de reparo para sistema comercial. Aquecedor de agua, sistemas de aquecimento domestico e mesmo. Protecoes disponiveis: Compressor: partida a frio ou superaquecimento. Protecao das linhas de descarga e succao. Perda de energia de curto prazo. Anticongelante. Protecao contra sobrecarga de energia. Outros.3. Controlador EEV.Resumo: Driver EEV, sem reles. Requer 2 sensores T. Exemplos de aplicacao: Atualize seu sistema de tubo capilar para EEV. Protecoes disponiveis: Protege contra liquidos na linha de succao por design.Para obter mais informacoes sobre bombas de pilha, consulte Wikipedia sobre HP Caracteristicas: Sensores de ate 13 T (mais informacoes: pagina do github), 5 reles (Compressor, Hot CP ou Air Fun, Cold CP ou Air Fun, Aquecedor de reservatorio, valvula de 4 vias), 4 entradas, conexao EEV de 5/6 pinos, suporte para display 1602, suporte para RS485 ou serial (UART 5V),Liga/desliga automaticamente o sistema quando o aquecimento e necessario, cuida da integridade dos componentes do sistema.Interfaces de controle:Nenhuma: Temperatura alvo carregada na placa com firmware e nao pode ser alterada. Sistema utilizado como termostato fixo. A temperatura alvo pode ser alterada posteriormente com o reupload do firmware. Tela OLED ou LCD 1602 de 0,96 + botoes: Sistema simples e controlado por tela local. O controle remoto nao e possivel. Terminal de computador remoto sobre linha RS-485. Temperatura alvo e condicoes de funcionamento sob controle remoto. O usuario pode obter estatisticas de todos os sensores T. Linha de ate 1,2 quilometro.* Controle automatizado remoto/estatisticas via RS-485. O firmware foi escrito com scripts python em mente (e scripts reais na rede prototipo 485). Tela + botoes e RS-485. Combinacao permitida. * Especificacao RS-485. O teste de hardware foi bem-sucedido na linha de 400 metros. Reles: "Termostato": Apenas 1 Rele: aciona aquecedor eletrico (qualquer) Bomba de Calor. Tubo capilar, TXV, EEV: 5 reles, aciona tudo o que voce precisa: Compressor (pode ser usado como driver de rele externo para sistemas de alta potencia) Bomba de circulacao a frio (CP) Aquecedor de deposito CP quente(opcional, recomendado para instalacoes HP externas) Valvula de 4 vias (suporte em breve: outono de 2019) Sensores de temperatura: Ate 13 sensores de temperatura podem ser conectados ao CHPC para controlar todos os processos que voce deseja. Apenas 1 sensor necessario para "Termostato" ou "Bomba de calor capilar/TXV" 3 sensores necessarios para "HP com EEV" (esquema minimo absoluto)Consulte https://github.com/gonzho000/chpc para mais detalhes e firmware

Baixar

O arquivo que você mencionou, intitulado "Controlador de bomba de calor barato" (CHPC), apresenta um modelo 3D para impressão em impressoras 3D, visando a criação de um controlador funcional para sistemas de bomba de calor. Abaixo, discutirei as principais características e funcionalidades deste modelo:

### Descrição do Modelo
O CHPC é um controlador de bomba de calor de baixo custo projetado para ser versátil e adaptável a diversas aplicações. Ele é baseado em código aberto, permitindo que os usuários modifiquem e personalizem o sistema conforme suas necessidades específicas.

### Aplicações
1. **Termostato**:
- **Descrição**: Um termostato de precisão simples, que requer apenas um relé e um sensor de temperatura.
- **Exemplos de Uso**: Controle de temperatura em ambientes, aquecimento de galinheiros, entre outros.

2. **Controlador de Bomba de Calor**:
- **Descrição**: Controla os componentes de uma bomba de calor, como compressor e bombas de circulação, protegendo o sistema contra problemas como sobrecargas e congelamentos.
- **Exemplos de Uso**: Sistemas de bomba de calor DIY e aquecedores de água para ambientes domésticos.

3. **Controlador EEV**:
- **Descrição**: Um driver para válvulas de expansão eletrônicas (EEV) que requer dois sensores de temperatura.
- **Exemplo de Uso**: Atualizar sistemas de tubo capilar para EEV.

### Características Principais
- **Sensores**: Suporta até 13 sensores de temperatura.
- **Relé**: Possui 5 relés para controle de diferentes componentes, como compressor e bombas de circulação.
- **Conectividade**: Inclui suporte para comunicação RS485 ou UART, permitindo controle remoto e coleta de dados.
- **Interface de Controle**: Várias opções, desde configurações fixas até controle remoto, com possibilidade de alteração de firmware.

### Proteções e Segurança
O CHPC possui diversas proteções embutidas:
- Proteção contra partida a frio e superaquecimento do compressor.
- Proteção contra aumento de pressão e problemas energéticos.
- Design de proteção contra líquido na linha de sucção para o controlador EEV.

### Conclusão
O controlador de bomba de calor barato (CHPC) representa uma solução acessível e flexível para aqueles interessados em automação de sistemas de climatização e aquecimento. Seu design modular e código aberto permitem adaptações para atender necessidades específicas, tornando-o uma excelente opção para projetos DIY e profissionais. Para mais detalhes e acesso ao firmware, os usuários podem visitar o repositório do GitHub fornecido pelo autor.
