Contato de janela HomeMatic como consulta de porta de garagem
Eletrônica
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Contato de janela HomeMatic como consulta de porta de garagem
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

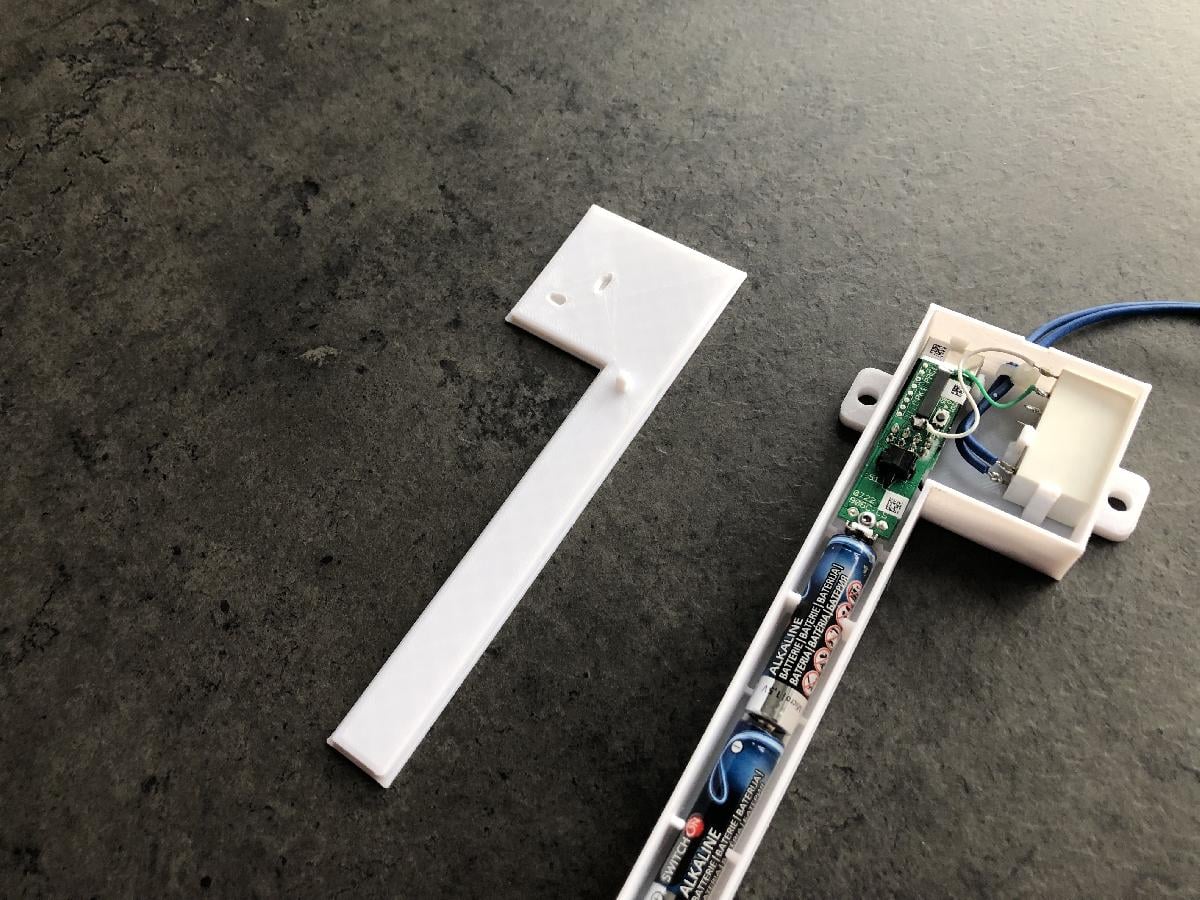

Contato de janela HomeMatic como consulta de porta de garagem foi projetado para Impressora 3D. Para meu motor de portao de garagem Hörmann, para poder consultar no estado fechado, eu modifiquei um contato de porta/janela Homematic HM-Sec-SC-2 normal. Eu coloquei a placa em um novo involucro com duas baterias AAA cada, para que o intervalo de troca das baterias possa ser aumentado. Alem disso, um rele de 24V foi soldado em paralelo com seu contato de fechamento no contato Reed. Os dois fios azuis que vem da bobina de 24V do rele sao levados para fora do involucro e conectados diretamente ao motor Hörmann. Veja o manual do motor do portao de garagem. Quando o portao de garagem chega a posicao inferior, 24V sao enviados do motor para o rele. Este ativa e o sensor envia o sinal correspondente de volta para o HomeMatic. O contato de sabotagem permanece intacto. Uma pequena aba foi projetada na tampa que aciona o interruptor. Para isso, a tampa deve ser levemente colocada para baixo no involucro (a parte inferior para mim e o lado estreito - contato positivo da bateria). Depois, deve ser empurrada para cima ate a posicao final e pressionada. Esta construcao so pode ser usada se o motor tambem liberar 24V quando estiver na posicao final inferior! Portanto, leia o manual do fabricante do motor correspondente antes. No motor Hörmann ProMatic, isso funciona em qualquer caso.
