Contador de consumo de energia DIY para medidores de energia

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Contador de consumo de energia DIY para medidores de energia

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Contador de consumo de energia DIY para medidores de energia foi projetado para Impressora 3D. Minha empresa de energia nao fornecia uma saida de pulso do meu medidor de energia, entao decidi puxar a saida de pulso do diodo LED que esta piscando 500 vezes por kWh. O valor instantaneo mostrado nas fotos e apenas uma media dos ultimos 60 segundos. Isso e feito em varios projetos na web, entao nao e minha ideia original e tambem existem projetos comerciais. Eu usei um sensor conversor de luz para tensao TSL257-LF conectado a um PLC Loxone. Esse sensor nao aceita entrada de 24V, entao configurei uma saida analogica no PLC para 5V constantes e conectei VDD a saida analogica, o terra ao terra comum e a saida do sensor a uma entrada analogica no Loxone. Em seguida, configurei um gatilho naquela entrada para 3 Volts e usei o sinal "digital" como entrada em um bloco de contagem. Tudo isso tambem pode ser feito em um Arduino ou algo semelhante. O arquivo STL fornecido se encaixa no sensor e eu o fixei com fita adesiva dupla face ao medidor de energia. E importante bloquear bem a luz externa, pois o sensor pode ser acionado por mudancas na luz ambiente se nao estiver suficientemente bloqueado.

Baixar

O modelo 3D para impressão na impressora 3D, denominado "Contador de consumo de energia DIY para medidores de energia", é um projeto interessante que visa resolver a limitação de não ter uma saída de pulso direta do medidor de energia fornecido pela companhia elétrica. Vamos explorar os principais aspectos do projeto:

### Objetivo do Projeto
O objetivo principal deste projeto é criar um contador de energia que registra o consumo em tempo real, utilizando a luz emitida pelo LED do medidor, que pisca a cada 500 vezes que um quilowatt-hora (kWh) é consumido. A ideia é capturar esses pulsos de luz e traduzi-los em dados numéricos que podem ser monitorados.

### Componentes Utilizados
1. **Sensor TSL257-LF**: Um sensor conversor de luz para tensão, que é usado para detectar a luz do LED do medidor de energia. Esse sensor é sensível a variações de luz e é capaz de gerar uma saída analógica proporcional à intensidade da luz que recebe.

2. **PLC Loxone**: Um controlador lógico programável (PLC) que gerencia as entradas e saídas do sensor. Neste caso, ele é configurado para fornecer uma saída analógica de 5V constante, já que o sensor não suporta entradas de 24V.

### Configuração do Sistema
- O VDD do sensor é ligado à saída analógica do PLC, enquanto o terra é conectado ao terra comum do sistema. A saída do sensor é conectada a uma entrada analógica do Loxone.
- Um gatilho é configurado no PLC para detectar quando a saída do sensor atinge 3 volts. Esse sinal é então usado como uma entrada digital em um bloco contador.

### Impressão 3D e Montagem

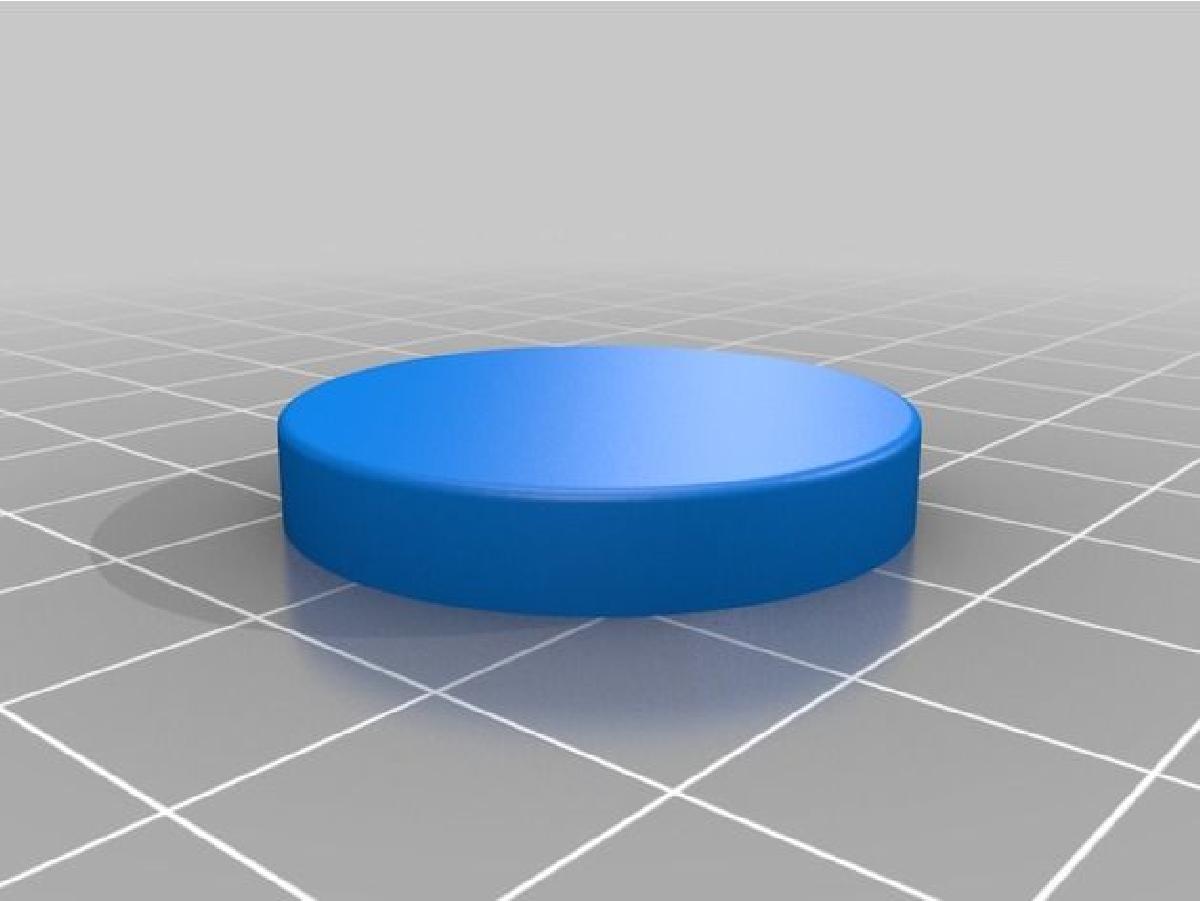

O arquivo STL fornecido foi projetado para se encaixar perfeitamente no sensor TSL257-LF. O projeto permite a impressão em 3D do suporte do sensor, que pode ser facilmente fixado ao medidor de energia utilizando fita adesiva dupla face.

### Importância da Proteção Contra Luz Externa
Um dos pontos cruciais mencionados pelo autor é a necessidade de bloquear eficientemente a luz externa ao redor do sensor. Caso contrário, o sensor pode ser acionado por mudanças na iluminação ambiente, resultando em contagens imprecisas. Portanto, a embalagem deve ser projetada para ser opaca ou, pelo menos, muito bem isolada da luz ao redor.

### Conclusão
Esse modelo 3D representa uma solução criativa para quem deseja monitorar seu consumo de energia de forma mais detalhada, utilizando componentes acessíveis e um design funcional. Além disso, o projeto demonstra como é possível combiná-lo com tecnologia de automação residencial, como o PLC Loxone ou microcontroladores como o Arduino, tornando-o acessível para entusiastas de eletrônica e DIY.
