Sobre o objeto 3D Construtor MakeNub

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

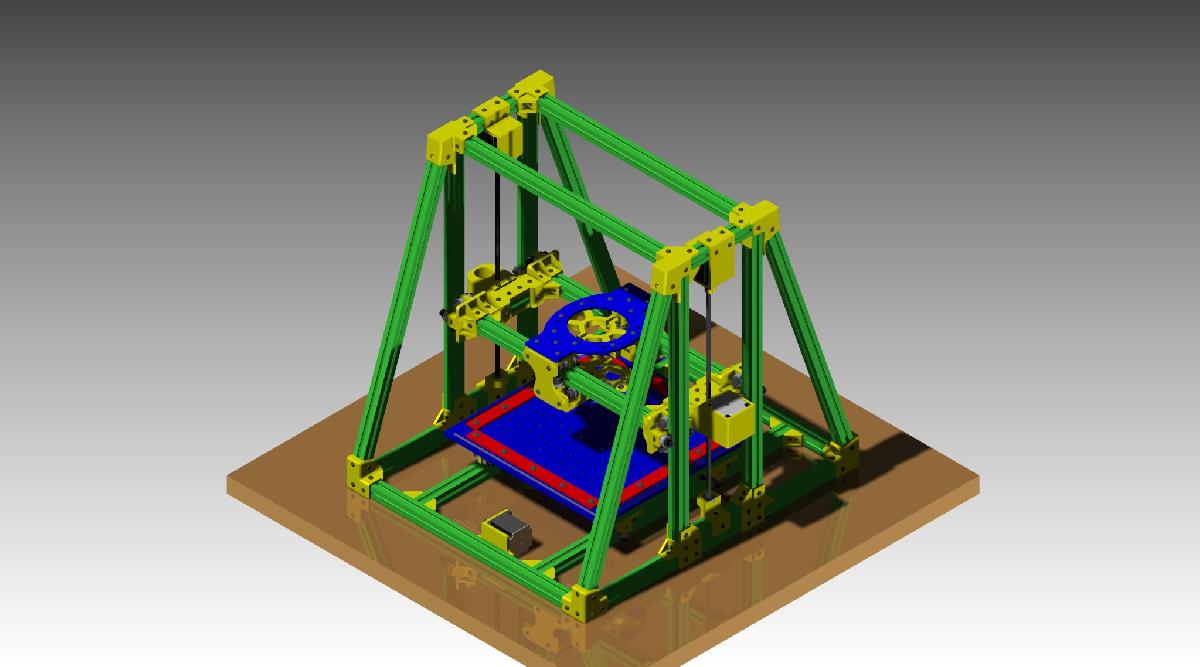

Construtor MakeNub foi projetado para Impressora 3D. Atualizacao: Eu agora fiz isso e e pessimo haha. Nao faca isso. Rolamentos 608 no Tslot podem, talvez, possivelmente funcionar se voce tiver sorte, mas na maioria das vezes e apenas ruim. Uma CNC, uma impressora 3D, uma maquina do que voce quiser que seja. Um volume total de 30 cm x 30 cm x 30 cm de construcao/corte. Isso e mais de 3 vezes o volume de construcao da Ultimaker, mais de 5 vezes da RepRap, e mais de 30 vezes o volume de construcao de uma Thing-O-Matic!! Sem mencionar que e muito mais forte! Entao eu venho trabalhando nisso por cerca de um mes direto agora. Eu o projetei do zero. Eu queria capacidades de CNC e uma grande area de construcao sem os custos gigantescos associados as maquinas CNC. Maquinas CNC precisam ser muito mais rigidas do que impressoras 3D por causa das forcas envolvidas. Assim, o TSLOT de 2,5 cm e usado como o principal componente estrutural. Calculos preliminares mostram que voce deve ser capaz de usar uma cabeca de ferramenta de 1,8 a 6,3 kg antes de obter uma flexao de 0,0025 cm no TSLOT. Qualquer ferramenta com ate 10,8 cm de diametro pode ser colocada na maquina, mantendo ainda a area de construcao total de 30 cm x 30 cm x 30 cm. Um fresador, Dremel, cabecote de impressao 3D, caneta. Voce nomeia. Eu projetei isso para usar correias para o movimento X e Y e uma haste roscada com 2 motores de passo para o Z. Eu me sinto bastante confiante em usar correias, mas fiz de forma que seja facil trocar as correias por corrente #25. Apenas algumas mudancas de pecas e algumas engrenagens em vez das polias impressas seriam necessarias. Juntamente com cerca de 250 reais adicionais :) Estimativas de custo preliminares colocam a maquina completa com eletronicos, fonte de alimentacao, motores de passo, TSLOT, porcas e parafusos e tudo, exceto as pecas de RP, em 3.800 reais. Junte alguns quilos de RP que isso provavelmente levara junto com os custos de envio e devemos estar olhando para cerca de 4.000 - 4.300 reais. Todo o TSLOT e cortado sob medida pelo meu distribuidor local de TSLOT. E eles alegam uma tolerancia de corte de 0,025 cm, que e para isso que a maquina foi projetada. Todas as chapas de acrilico sao feitas sob encomenda pela Ponoko. Eu inclui os arquivos svg para essas pecas. Todas as partes de RP sao destinadas a serem impressas em uma RepRap ou maior. Desculpe, usuarios do MakerBot. Talvez no futuro. Eu tambem tenho um MakerBot, mas prefiro muito mais minha RepRap! E eu projetei tudo em torno de tolerancias de 0,025 cm, entao se sua maquina nao esta calibrada, esta na hora de calibrar! Projetado para usar eletronicos RAMPS padrao e 4 drivers de passo Pololu. Eu tambem inclui uma planilha de detalhamento de custos junto com todos os links para os componentes. Existem 98 pecas de RP para este monstro. Voce ouviu, 98! Algumas sao bem grandes, e algumas vao exigir um monte de material de suporte. Estamos falando de um tempo de impressao enorme. Nas imagens mostradas aqui, eis o que as diferentes partes coloridas representam: Amarelo - RP (Impressao 3D - PLA 3D Fila) Verde - TSLOT Vermelho - Aluminio Preto - Porcas, Parafusos e similares Azul - Acrilico MakeNub e o nome do site no qual estou comecando a trabalhar. Basicamente um github para OSHW, so que melhor. Rastreamento do processo de desenvolvimento, publicacao e venda sao os principais 3 pontos. Se alguem estiver interessado em ajudar com esse projeto ou mora perto de Ogden, UT, e quiser comecar um hackerspace, por favor, entre em contato!! MakeNub Builder.zip contem todos os arquivos. Build Files.zip contem todos os stls, svgs, etc. Por favor, comente!!

Baixar

O modelo 3D "Construtor MakeNub" é uma proposta arrojada para criar uma máquina multifuncional que combina as características de uma CNC e uma impressora 3D. Abaixo, farei uma análise detalhada e um resumo das principais características e desafios associados ao projeto.

### Visão Geral do Projeto
- **Dimensões de Impressão/Corte**: O modelo oferece um notável volume de construção de 30 cm x 30 cm x 30 cm, tornando-o consideravelmente mais espaçoso que muitas impressoras 3D no mercado, como a Ultimaker, RepRap e Thing-O-Matic.
- **Estrutura e Materiais**: Utiliza um perfil de TSLOT de 2,5 cm como estrutura principal, o que proporciona rigidez necessária para suportar as forças envolvidas no corte e na impressão. A resistência é crucial, pois as máquinas CNC precisam de maior rigidez devido à natureza das operações que realizam.

### Componentes e Configuração
- **Mecanismos de Movimento**: O design incorpora correias para os movimentos nos eixos X e Y, enquanto o movimento no eixo Z é controlado por uma barra roscada com dois motores de passo. A possibilidade de adaptar para corrente #25 oferece flexibilidade, embora acarrete custos adicionais.
- **Capacidade de Ferramentas**: O projeto foi feito para acomodar uma variedade de ferramentas, como fresas, Dremels, cabeçotes de impressão 3D e canetas, com uma capacidade de carga de até 10,8 cm de diâmetro.
- **Custo Estimado**: O custo preliminar mencionado é de aproximadamente $759, com a soma das partes RP e custos de envio elevando o total para cerca de $800 a $850. Isso representa um custo competitivo para um equipamento com tal volume e versatilidade.

### Desafios Identificados
- **Desempenho dos Rolamentos**: O autor menciona que os rolamentos 608 montados no TSLOT podem não ser eficazes, e que a performance geral do projeto pode não ser satisfatória. Essa é uma consideração crítica a ser abordada na fase de teste do protótipo.
- **Complexidade de Montagem**: Com 98 partes RP, o projeto exige um tempo significativo de impressão, além de preparos e suportes para algumas peças. Isso pode ser um obstáculo para usuários menos experientes.
- **Calibração Rigorosa**: O projeto requer que a impressora 3D usada para produzir as partes RP esteja devidamente calibrada, especialmente considerando as tolerâncias de 0,025 cm projetadas.

### Aplicações e Potencial
- **Versatilidade**: O MakeNub se destaca por sua adaptabilidade, podendo ser usado como uma CNC, impressora 3D ou outra máquina personalizada, abrindo um leque de possibilidades criativas para hobbistas e makers.
- **Colaboração e Desenvolvimento**: Com a criação da plataforma MakeNub, o autor também apela à colaboração, buscando envolver outras pessoas no processo de desenvolvimento e potencialmente iniciar um hackerspace na região de Ogden, UT.

### Considerações Finais
Esse projeto mostra um marco interessante na interseção entre CNC e impressão 3D, levando a uma proposta que busca democratizar o acesso a máquinas de fabricação. No entanto, a realização desses objetivos dependerá da superação dos desafios técnicos e da criação de uma comunidade em torno do MakeNub, que pode contribuir para o refinamento e o sucesso do projeto.
