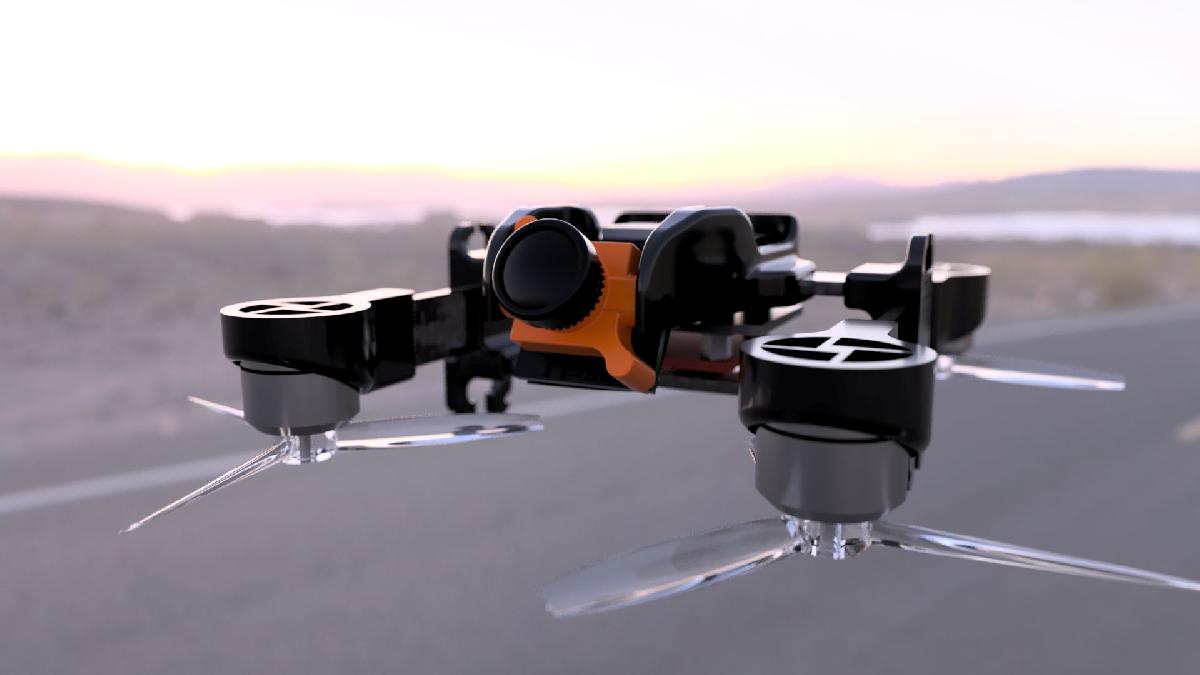

Constelacao Quads: Touro 110 Quadcopter Micro Sem Escovas

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Constelacao Quads: Touro 110 Quadcopter Micro Sem Escovas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Constelacao Quads: Touro 110 Quadcopter Micro Sem Escovas foi projetado para Impressora 3D. Eu estive trabalhando neste pequeno quadricoptero micro por cerca de um mes e estou animado para finalmente compartilhar um resultado. Estou realmente esperando que alguns de voces decidam construir e voar com este pequeno. Acho que e muito divertido e um pouco diferente do seu micro comum. Tive cerca de cinco voos de teste. O primeiro foi postado na parte inferior.Objetivos do Projeto:Design simples, facil de fazer e reparar.Feito de materiais comuns e de baixo custoLeveProtecao para componentes vitais.Design compacto com massa centralizada.Conceitos que estou experimentando:Bracos Verticais - Perfil reduzido gera menos arrasto. Combinado com helices empurradoras deve permitir uma eficiencia de fluxo de ar muito alta. Alem disso, a resistencia do braco em relacao a direcao do empuxo e muito aumentada. Isso deve permitir um braco mais leve com melhor rigidez do que um quadricoptero de estrutura plana tradicional.Estrutura em Forma de H - Combinada com bracos verticais deve permitir um perfil mais aerodinamico em voo para frente. Componentes vitais sao intercalados e protegidos pela estrutura e vigas de carbono. Permite um perfil muito plano e alta centralizacao de massa. Combinado com motores invertidos, o centro de empuxo agora esta muito alinhado com o centro de massa.Motores Invertidos - Motores configurados como helices empurradoras teoricamente devem fornecer um empuxo e eficiencia ligeiramente maiores. O arrasto da estrutura no lado de entrada deve ter menos efeito do que no lado de saida. Motores invertidos tambem permitem uma construcao mais compacta com menos helices no campo de visao.Filamento de Policarbonato ePC - Experimentando com filamento eSun ePC. Tentando encontrar um equilibrio entre facil impressao e alta relacao resistencia/peso.Especificacoes AtuaisDistancia entre eixos: 112MM de canto a cantoPeso seco: 90g (pronto para voar sem bateria)Peso da estrutura: 26,6g sem hardwareHelices: 2 a 2.5Materiais de Construcao:Carbono Unidirecional Plano de 10mm x 2mm - Corte 4 pecas de 74mm.ALOFT Hobbies Filamento eSun ePC - Amazon - Embora nesta escala muitos outros materiais funcionem.Instrucoes: Imprimir 2x Suportes de Motor Imprimir 2x Suportes de Motor Invertido Imprimir 2x Juntas em U Imprimir 1x Corpo Principal Imprimir 1x Suporte de FC Imprimir 4x Espaciadores, Colocar proximos um do outro e usar uma borda! Cortar 4 pecas de carbono 10x2 para 74mm. Ajustar o carbono nas pecas impressas, CA pode ser usado para juntas mais permanentes.Projetado em torno desses componentes:Pilha de Voo HGLRC - HGLRCMotores DYS 1104 7500KV - GetFPV - Provavelmente vou substituir por motores Emax ou Sunnysky em breve.Wolfwhoop Q4 VTX - AmazonCamera Runcam Micro Swift (v1 ou v2)GetFPVTattu 450 mAH 2S ou 3S - Veja recomendacoes de bateria abaixo.Helices Gemfan Flash 2540 - Raceday QuadsReceptor Frsky XM+ ou RXSR - Raceday QuadsRecomendacoes de Bateria:Tattu 3S Estilo Longo OU 3S Estilo Gordo - -Eu recomendo a versao Long. Voce tambem pode usar baterias 2s Long tambem, ainda tem muito poder. O espaco para a bateria e um problema, entao esteja ciente se voce quiser tentar outras baterias.Revisoes Futuras:Placa de Protecao da Bateria com trem de pouso integrado.Melhorar o suporte para antena de chicoteMelhorar a montagem do receptorMelhorar a rigidez nas Juntas em UVersao de estrutura de nylon
