Conjunto Modular Molecular

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Conjunto Modular Molecular

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

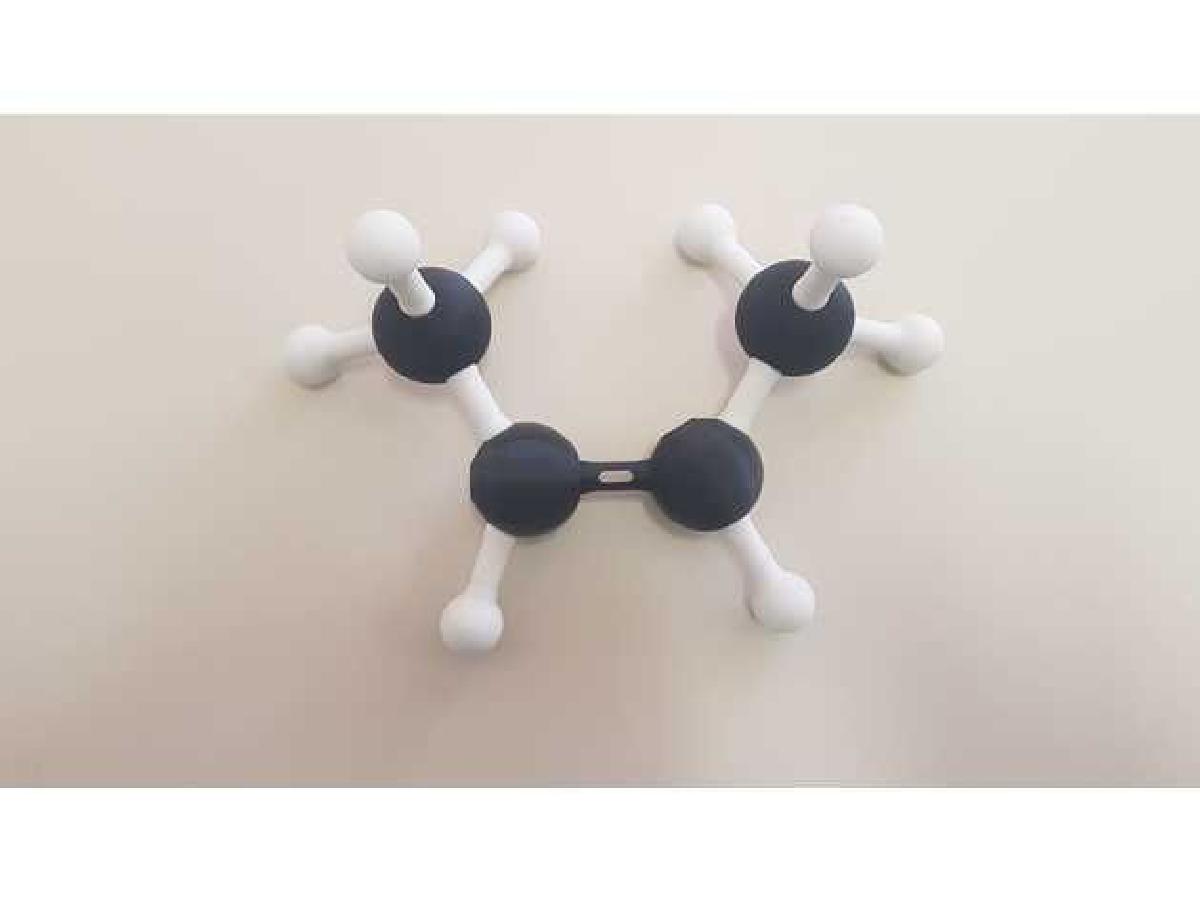

Conjunto Modular Molecular foi projetado para Impressora 3D. Um conjunto modular molecular e um produto derivado do trabalho de mestrado profissional em ensino de ciencias da Universidade Federal do Pampa, do autor deste post. Trata-se de um recurso educacional para o ensino de quimica organica, abordando isomeria geometrica e isomeria optica. A ligacao simples foi projetada para se encaixar tanto no carbono quanto no oxigenio, permitindo livre rotacao e representando diferentes conformacoes. Porem, a ligacao dupla possui caracteristicas distintas, apresentando visualmente um corte e um encaixe diferenciado que impede a rotacao. Essa propriedade permite a representacao da isomeria geometrica. Essa caracteristica tambem pode ser observada no carbono, que possui versoes sp3 e sp2, permitindo representacoes conjuntas com a ligacao dupla. O conjunto modular molecular e composto por 7 pecas que podem ser impressas de forma independente e em quantidades necessarias. A lista de pecas disponiveis e a seguinte: Ligacao simples: LigacaoSimples.STL Ligacao dupla: LigacaoDupla.STL Hidrogenio: Hidrogenio.STL Oxigenio: Oxigenio.STL Nitrogenio: Nitrogenio.STL Carbono: Carbono.STL Carbono sp2: CarbonoSp2.STL Sugere-se que as seguintes pecas sejam impressas na posicao vertical: LigacaoSimples.STL LigacaoDupla.STL Hidrogenio.STL As pecas esfericas, como Oxigenio.STL, Nitrogenio.STL, Carbono.STL e CarbonoSp2.STL, devem ser posicionadas de forma a gerar o minimo de suporte necessario.

Baixar

O **Conjunto Modular Molecular** é uma inovadora ferramenta educativa elaborada como parte do trabalho de mestrado profissional em ensino de ciências, realizado na Universidade Federal do Pampa. Esse recurso visa facilitar o entendimento de conceitos fundamentais da química orgânica, especialmente os relacionados à isomeria geométrica e óptica.

### Descrição do Conjunto Modular

O conjunto é composto por sete peças que podem ser impressas em 3D de forma independente e em quantidades que se adeque ao uso pedagógico. As peças representam as principais entidades envolvidas nas interações moleculares, permitindo aos alunos manipular fisicamente os modelos e visualizar suas propriedades.

**Lista de Peças:**
- **Ligação Simples**: Representada pelo arquivo *LigacaoSimples.STL*, projetada para se encaixar tanto em átomos de carbono quanto em oxigênio, permitindo rotações livres e a visualização das diferentes conformações que as moléculas podem adotar.
- **Ligação Dupla**: O arquivo *LigacaoDupla.STL* possui um design especial que impede a rotação, refletindo as características tipicamente associadas aos átomos participantes de ligações duplas. Esse design é fundamental para demonstrar a isomeria geométrica.
- **Hidrogênio**: Arquivo *Hidrogenio.STL*, representando o átomo comumente ligado a outros elementos.
- **Oxigênio**: Representado por *Oxigenio.STL*, este átomo esférico é crucial em muitas reações químicas.
- **Nitrogênio**: O arquivo *Nitrogenio.STL* representa outro elemento essencial nas moléculas orgânicas.
- **Carbono**: O vetor do arquivo *Carbono.STL* simboliza o carbono em sua forma padrão.
- **Carbono sp2**: Com o arquivo *CarbonoSp2.STL*, é possível visualizar a configuração dos carbonos envolvidos em ligações duplas.

### Instruções de Impressão

Para obter os melhores resultados na impressão em 3D, recomenda-se que algumas peças sejam impressas na posição vertical. Isso inclui:
- *LigacaoSimples.STL*
- *LigacaoDupla.STL*
- *Hidrogenio.STL*

As peças esféricas – *Oxigenio.STL*, *Nitrogenio.STL*, *Carbono.STL* e *CarbonoSp2.STL* – devem ser posicionadas de forma a minimizar o suporte necessário durante a impressão, garantindo uma estrutura sólida e garantindo a integridade do modelo.

### Aplicações Educativas

Este conjunto modular é uma experiência interativa que permite que os alunos aprendam sobre:
- **Isomeria Geométrica**: Através da demonstração das diferentes configurações de moléculas com ligações duplas.
- **Isomeria Óptica**: Facilitando a visualização das diferenças em conformações moleculares que não podem ser superpostas mesmo se rotacionadas.

### Conclusão

O **Conjunto Modular Molecular** é uma excelente adição ao arsenal de ferramentas educacionais no ensino de química orgânica, permitindo que os estudantes apreciem a complexidade e a beleza das moléculas de uma maneira prática e visual. A utilização de impressões 3D não só moderniza a abordagem pedagógica, mas também engaja os alunos de forma mais eficaz, despertando seu interesse pela ciência.
